Bearbeitungszyklen: Taschenfräsen / Zapfenfräsen / Nutenfräsen
5.5 RUNDE NUT (Zyklus 254, DIN/ISO: G254)
5
154
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2014
Winkelschritt Q378 (inkremental): Winkel, um den
die gesamte Nut gedreht wird. Das Drehzentrum
liegt in der Teilkreis-Mitte . Eingabebereich -360,000
bis 360,000
Anzahl Bearbeitungen Q377: Anzahl der
Bearbeitungen auf dem Teilkreis. Eingabebereich 1
bis 99999
Vorschub Fräsen Q207: Verfahrgeschwindigkeit des
Werkzeugs beim Fräsen in mm/min. Eingabebereich
0 bis 99999,999 alternativ
FAUTO, FU, FZ
Fräsart Q351: Art der Fräsbearbeitung bei M3:
+1 = Gleichlauffräsen
–1 = Gegenlauffräsen
PREDEF: Die TNC verwendet Wert aus GLOBAL
DEF-Satz
Tiefe Q201 (inkremental): Abstand Werkstück-
Oberfläche – Nutgrund. Eingabebereich -99999,9999
bis 99999,9999
Zustell-Tiefe Q202 (inkremental): Maß, um welches
das Werkzeug jeweils zugestellt wird; Wert größer 0
eingeben. Eingabebereich 0 bis 99999,9999
Schlichtaufmaß Tiefe Q369 (inkremental):
Schlicht-Aufmaß für die Tiefe. Eingabebereich 0 bis
99999,9999
Vorschub Tiefenzustellung Q206:
Verfahrgeschwindigkeit des Werkzeugs beim
Fahren auf Tiefe in mm/min. Eingabebereich 0 bis
99999,999 alternativ
FAUTO, FU, FZ
Zustellung Schlichten Q338 (inkremental): Maß,
um welches das Werkzeug in der Spindelachse
beim Schlichten zugestellt wird. Q338=0:
Schlichten in einer Zustellung. Eingabebereich 0 bis
99999,9999

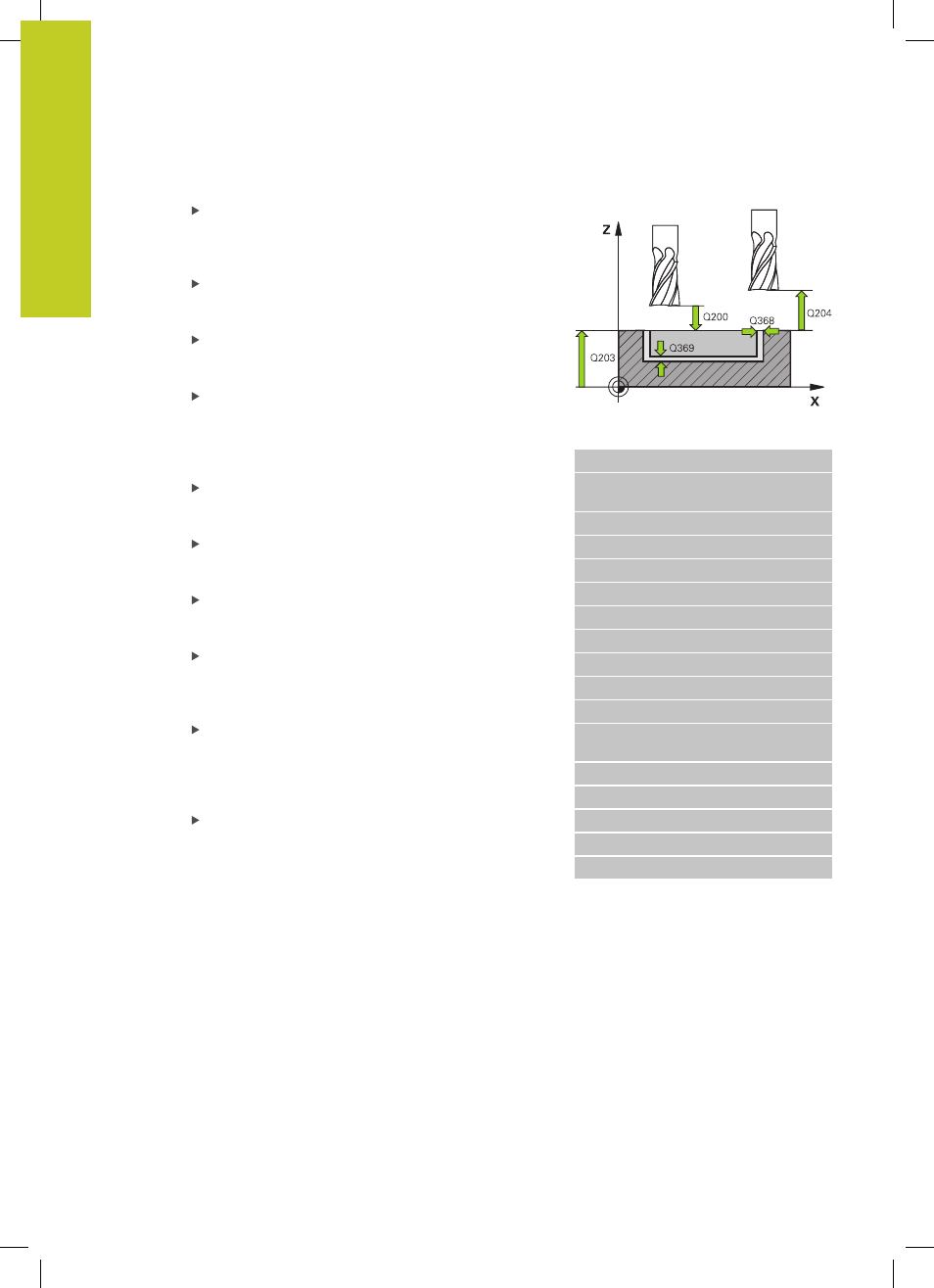

Sicherheits-Abstand Q200 (inkremental): Abstand
zwischen Werkzeugspitze und Werkstück-
Oberfläche. Eingabebereich 0 bis 99999,9999
alternativ
PREDEF
NC-Sätze
8 CYCL DEF 254 RUNDE NUT
Q215=0 ;BEARBEITUNGS-
UMFANG
Q219=12 ;NUTBREITE
Q368=0.2 ;AUFMASS SEITE
Q375=80 ;TEILKREIS-DURCHM.
Q367=0 ;BEZUG NUTLAGE
Q216=+50 ;MITTE 1. ACHSE
Q217=+50 ;MITTE 2. ACHSE
Q376=+45 ;STARTWINKEL
Q248=90 ;OEFFNUNGSWINKEL
Q378=0 ;WINKELSCHRITT
Q377=1 ;ANZAHL
BEARBEITUNGEN
Q207=500 ;VORSCHUB FRAESEN
Q351=+1 ;FRAESART
Q201=-20 ;TIEFE
Q202=5 ;ZUSTELL-TIEFE
Q369=0.1 ;AUFMASS TIEFE
