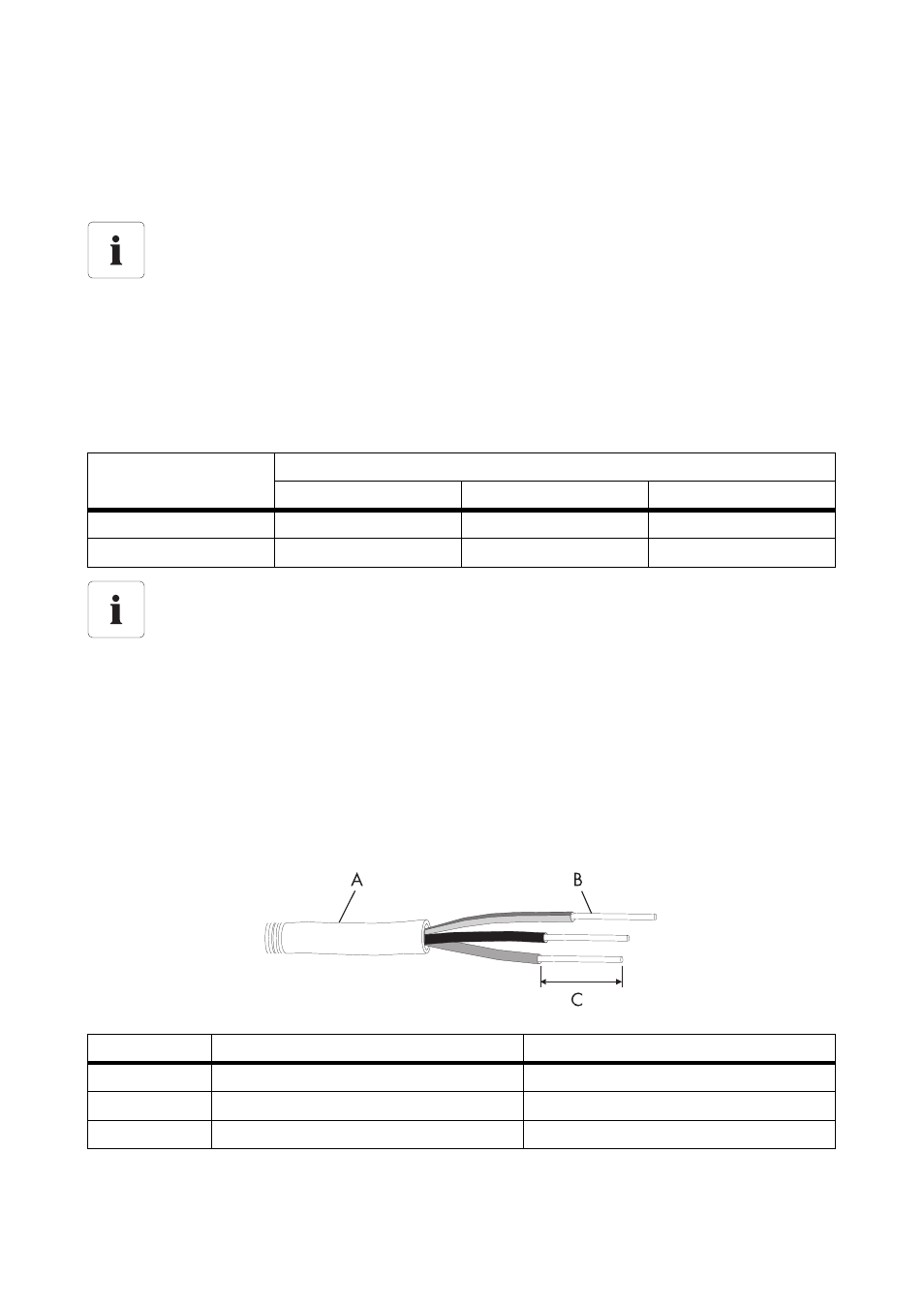

5.2 Anschluss an das öffentliche Netz (AC)
5.2.1 Bedingungen für den AC-Anschluss
Leitungsauslegung
Dimensionieren Sie den Leiterquerschnitt mit Hilfe des Auslegungsprogramms „Sunny Design“
(www.SMA.de/SunnyDesign) so, dass die Leitungsverluste bei Nennleistung 1 % nicht übersteigen.
Die maximalen Leitungslängen in Abhängigkeit vom Leiterquerschnitt sind in der folgenden Tabelle
dargestellt.
Der im Einzelfall notwendige Leiterquerschnitt hängt unter anderem von folgenden Faktoren ab:
• Umgebungstemperatur,
• Verlegeart,
• UV-Beständigkeit.
Leitungsanforderungen
Anschlussbedingungen des Netzbetreibers
Beachten Sie in jedem Fall die Anschlussbedingungen Ihres Netzbetreibers!
Leiterquerschnitt
Maximale Leitungslänge
SMC 6000TL
SMC 7000TL
SMC 8000TL
10,0 mm²
25 m
22 m
19 m
16,0 mm²
41 m
35 m
31 m
Halbierung der Leitungsverluste
Werden 3 Wechselrichter bei symmetrischer Einspeisung zu einem dreiphasigen System
zusammengefasst, wird der Neutralleiter nicht belastet und die Leitungsverluste halbieren
sich. Somit wird die maximal mögliche Leitungslänge verdoppelt.
Position
Bezeichnung
Wert
A
Außendurchmesser
12 mm … 25 mm
B
Leiterquerschnitt
10 mm² … 16 mm²
C
Abisolierlänge
ca. 16 mm
