6.2 Selbsttest nach DK 5940, Ed. 2.2 (nur für Italien)
6.2.1 Start des Selbsttests durch Klopfen
Sie können den Selbsttest durch das Klopfen auf den Gehäusedeckel starten. Voraussetzung hierfür
ist, dass die Ländereinstellung des Wechselrichters auf Italien (IT/DK5940) oder „trimmed“ gesetzt
ist. Gehen Sie für die Überprüfung der Abschaltzeiten wie folgt vor:
1. Verbinden Sie den PV-Generator mit dem Wechselrichter. Der Wechselrichter kann sich nur
initialisieren, wenn der PV-Generator genügend Energie produziert. Eine Überprüfung der
Abschaltzeit in der Nacht ist somit nicht möglich.
2. Verbinden Sie die AC-Seite des Wechselrichters. Sie müssen dazu den AC-Anschluss (AC-
Stecker oder direkter Anschluss) herstellen und/oder den Leitungsschutzschutzschalter der
Netzzuleitung (Sicherung oder Sicherungsautomat ) einschalten.
3. Der Wechselrichter befindet sich jetzt in der Initialisierungsphase, d. h. alle 3 LEDs leuchten
gleichzeitig.
Starten Sie den Selbsttest unmittelbar nachdem alle 3 LEDs erloschen sind, indem Sie an das
Display des Wechselrichters klopfen.

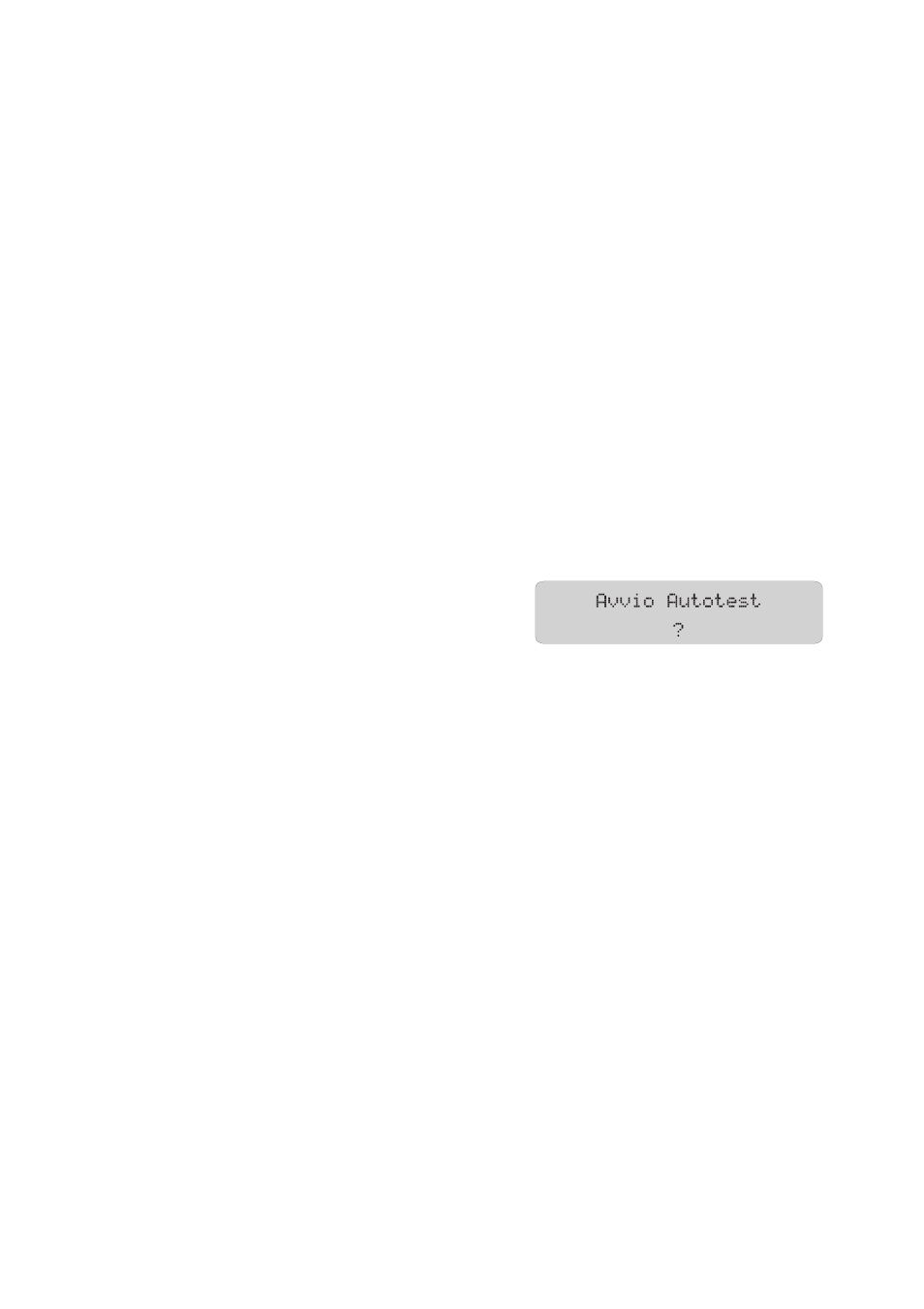

4. Auf dem Display erscheint die Frage, ob Sie die
Testsequenz starten wollen. Klopfen Sie innerhalb
von 30 Sekunden erneut auf das Display, um die
Frage zu bestätigen.
Nachdem Sie die Testsequenz gestartet haben, überprüft der Wechselrichter nacheinander die
Abschaltzeit für Überspannung, Unterspannung, maximale Frequenz und minimale Frequenz.
Während der Tests zeigt der Wechselrichter die in Kapitel 6.2.2 „Ablauf des Selbsttests“ (Seite 49)
beschriebenen Werte im Display an.
6.2.2 Ablauf des Selbsttests
Notieren Sie die Werte, die während des Selbsttests angezeigt werden. Diese Werte müssen in ein
Testprotokoll eingetragen werden. Die Testergebnisse der einzelnen Tests werden dreimal
nacheinander angezeigt. Die jeweilige Displayanzeige wird für 10 Sekunden angezeigt.
Der Selbsttest verändert den oberen und unteren Abschaltgrenzwert für jede Schutzfunktion linear mit
einer Änderung von 0,05 Hz/s und 0,05 Vn/s für die Frequenz- und Spannungsüberwachung.
Sobald der tatsächliche Messwert außerhalb des zulässigen Bereichs (veränderter
Abschaltgrenzwert) liegt, trennt sich der Wechselrichter vom Netz. Auf diese Weise ermittelt der
Wechselrichter die Reaktionszeit und prüft sich selbst.
