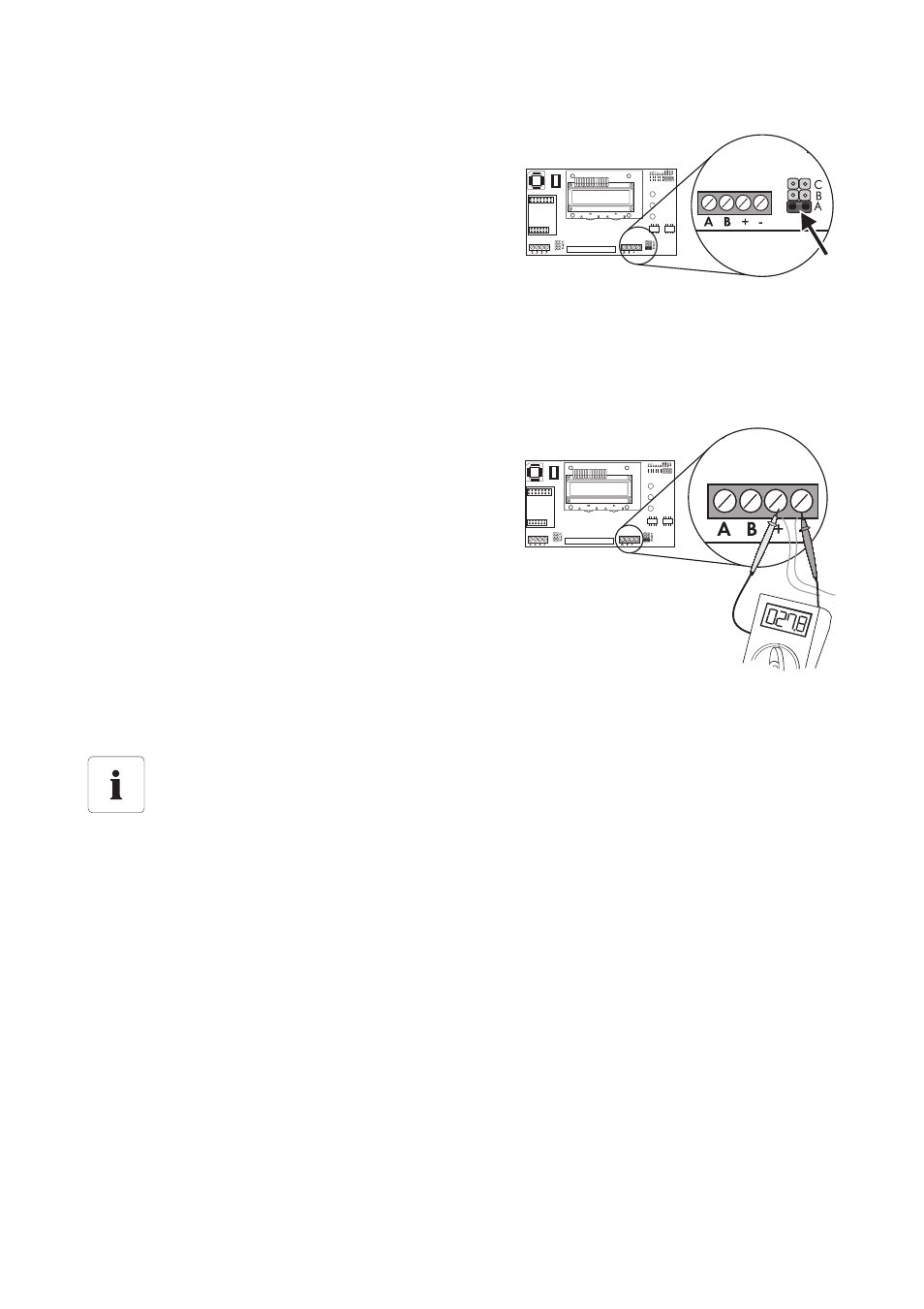

8. Nur im mittleren Wechselrichter (der mit 2 Adern
pro Klemme) einen der mitgelieferten Jumper auf
den untersten der rechts abgebildeten Steckplätze
stecken.
Die Jumper nicht auf den untersten Steckplatz der
beiden anderen Wechselrichter stecken!
oder
Schraubklemmen A und B am mittleren
Wechselrichter mit einer Drahtbrücke überbrücken.
Schraubklemmen A und B in den beiden anderen
Wechselrichtern nicht brücken!
9. Im mittleren Wechselrichter den Widerstand
zwischen dem Plus- und Minuspol des
Klemmenblocks messen.
☑ Wenn der Widerstand ca. 27,8 k Ω (± 370 Ω )
beträgt, dann ist der SMA Power Balancer
korrekt angeschlossen. Andernfalls
Verkabelung prüfen.
10. Alle Wechselrichter schließen, wie in Kapitel 7.3 „Wechselrichter schließen“ (Seite 58)
beschrieben.
Verbindung mit einem Sunny Mini Central 9000TL, 10000TL oder 11000TL
Um den SMA Power Balancer mit einem Sunny Mini Central 9000TL, 10000TL oder
11000TL verbinden zu können, muss der Sunny Mini Central 6000TL, 7000TL oder
8000TL mit einem speziellen Anschlussstecker ausgerüstet sein. Die Verbindung von 3
Wechselrichtern erfolgt dann mit einem speziellen Verbindungskabel.
Den Anschlussstecker und das Verbindungskabel können Sie bei SMA Solar Technology
AG oder Ihrem Händler beziehen. In Kapitel 12 „Zubehör“ (Seite 88) finden Sie die
entsprechenden Bestellnummern.
