3.3.
ANBRINGUNG SEITLICHE VERKLEIDUNG
DIE 6 KERAMIKFLIESEN UND DIE 4 SEITENTEILE AUS
SPECKSTEIN
DES
OFENS
STAR
SIND
UNTEREINANDER AUSTAUSCHBAR.
Anbringung Profile für das Einsetzen der Seitenteile aus Stahl
(nur für Ofen EGO)
Am oberen Teil die Abdeckplatte aus Gusseisen (A) entfernen.
Die beiden Profile (B) nehmen, die für die Anbringung am Vorderteil des
Ofens vorgesehen sind (eines links und eines rechts). Das Profil (B) so
anbringen, dass es im unteren Teil in der am Sockel vorgesehenen
Befestigungsöffnung steckt und an den Seiten in der Führung (B1), die
über die ganze Höhe des Ofens geht. Nach Durchführung dieses
Vorgangs das Teil (C) mit den beiden Schrauben (D und E) nehmen
und das Profil am oberen Teil des Ofens befestigen. Die Schraube (D)
wird am oberen Blech des Ofens angebracht, während die Schraube (E)
am Einschnitt des Profils (B2) angebracht wird.
Dann das Seitenteil (I) nehmen und am oberen Blech des Ofens mit
den beiden beiliegenden Schrauben (G und H) befestigen.
Am Vorderteil wird es in die Halterung (B3) des Profils (B)
eingeschoben.
Diesen Vorgang für alle Seitenteile wiederholen. Die Abdeckplatte aus
Gusseisen wieder anbringen.

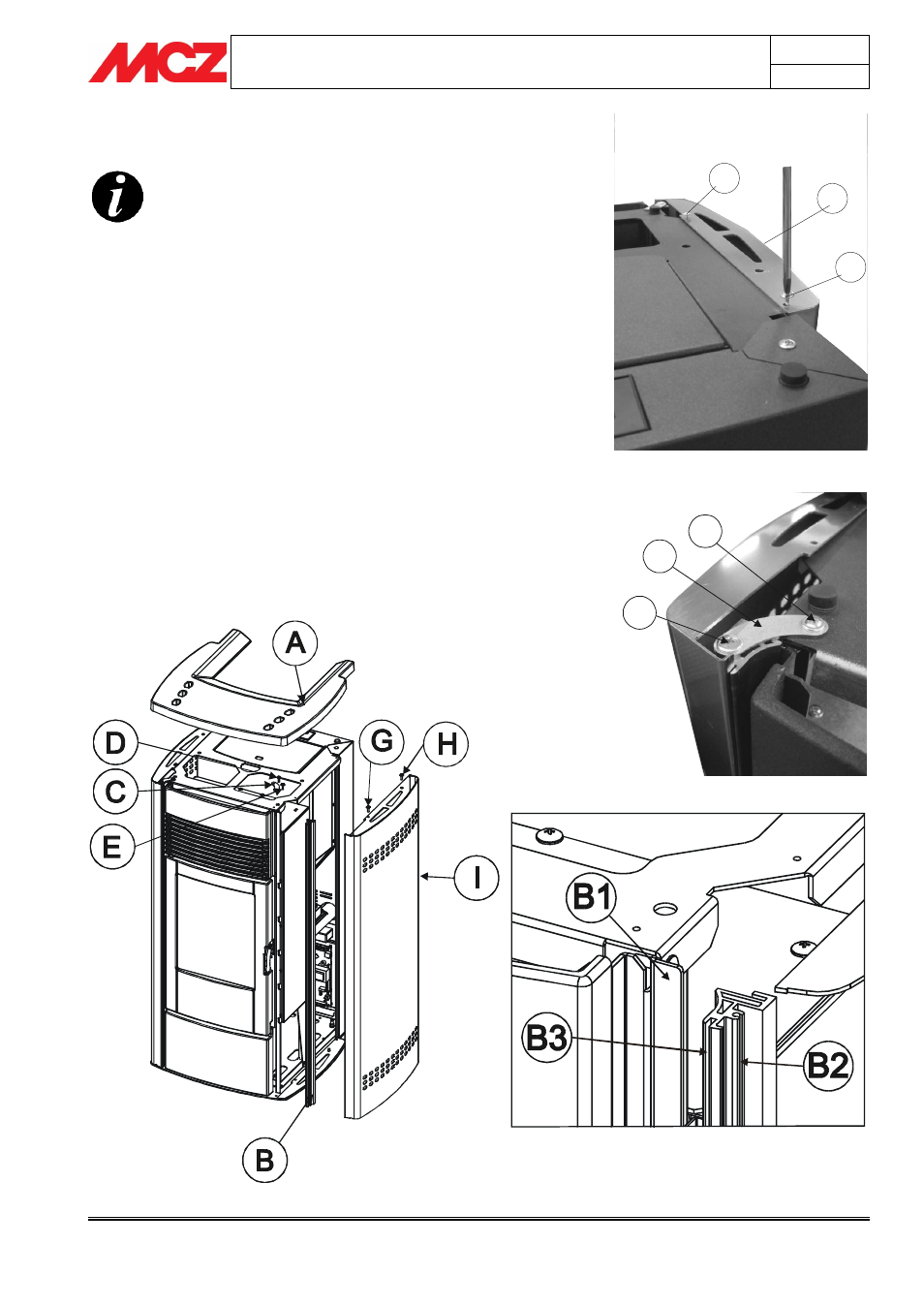

Abbildung 5 - Seitenteile aus Stahl Ofen EGO
