3.4.

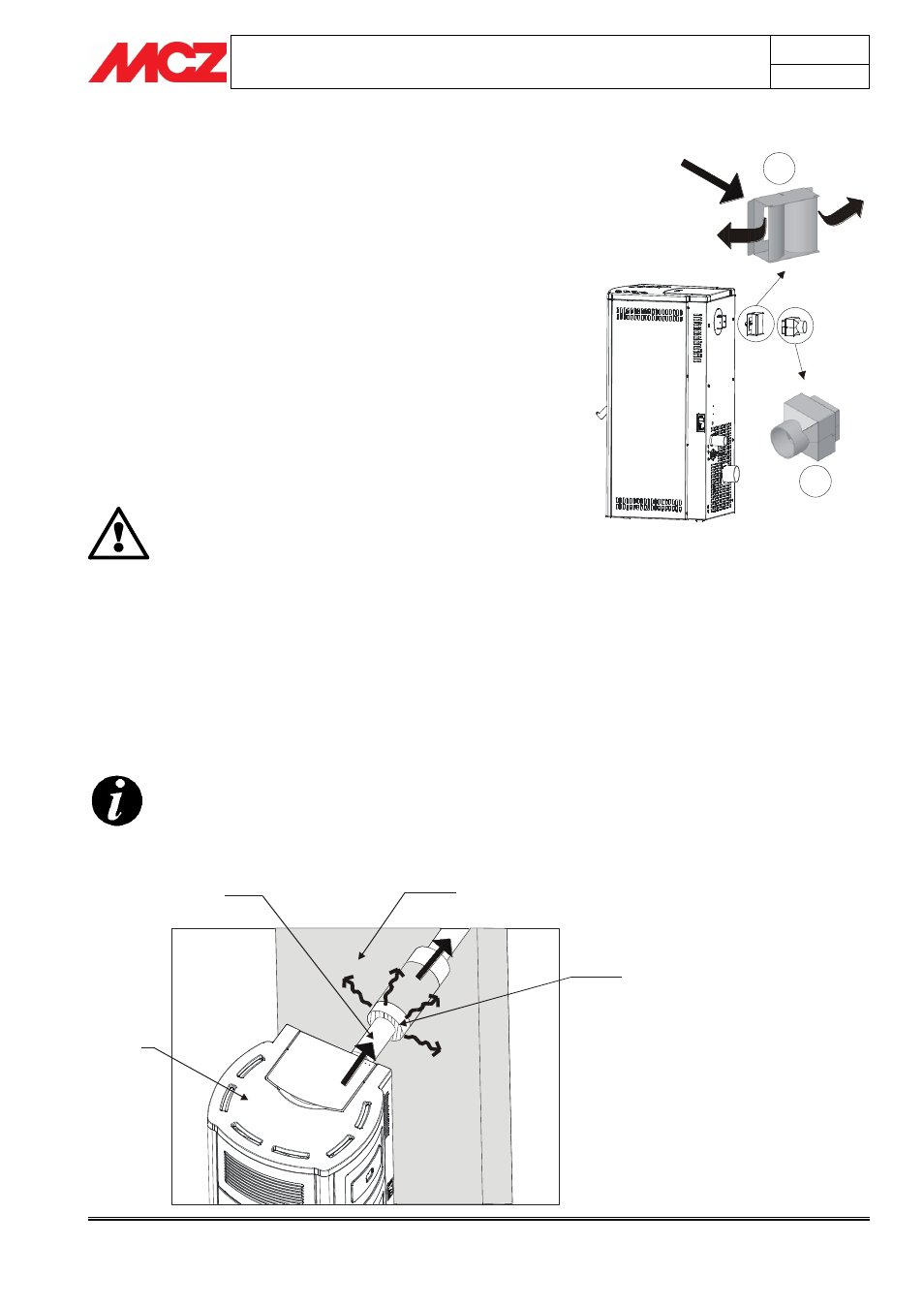

ANSCHLUSS DER WARMLUFTFÖRDERROHRE
BEI DEN MODELLEN EGO UND STAR COMFORT AIR
Nach Abschluss der Arbeiten zur Aufstellung des Ofens ist es möglich,
die Installation der Warmluftförderrohre auszuführen.
Die Öfen COMFORT AIR sind serienmäßig mit einem Luftregler E
ausgestattet, an dem der rückseitige Flansch des Warmluftaustritts
angeschlossen ist; der Regler ermöglicht die Ausrichtung der Warmluft
nach rechts und links in den Raum, soll die Warmluft nicht in die
Förderrohre geleitet werden.
Ist dagegen die Kanalisierung der Warmluft über die Förderrohre
vorgesehen, muss der Luftregler E entfernt und der schalldichte
Anschluss F (optional) angebracht werden, sodass der Austritt nicht
mehr quadratisch, sondern rund ist, um anschließend die verschiedenen
Anschlüsse mit den entsprechenden Rohren und Verbindungen von MCZ
auszuführen, welche die Warmluft zu mehreren Luftverteilern fördern
(Luftöffnung von 120x120 mm). Diese Kanalisierungs-Förderrohre
können auch eingemauert werden (SIEHE OPTIONALS).
Das Warmluftrohr am Austritt kann sehr hohe
Temperaturen in der Größenordnung von 200°C
erreichen: Deshalb ist es erforderlich, das Rohr mit
geeignetem Isoliermaterial an den Stellen zu
versehen, an denen der Kontakt mit entflammbaren
oder temperaturempfindlichen Oberflächen möglich
ist (z.B. Farbtönungen, Führungen für Elektrokabel,
Gipskartonplatten usw.); darüber hinaus ist es
notwendig,
Personen
und
Haustiere
gegen
absichtlichen oder unabsichtlichen Kontakt mit dem
Rohr zu schützen. Auf jeden Fall müssen in diesem
Zusammenhang die gesetzlichen Vorschriften und
einschlägigen
Normen
des
Landes
der
Produktinstallation beachtet werden.
Es empfiehlt sich, die Isolierung entlang des
gesamten
Rohrverlaufs
auszuführen,
um
Wärmeverluste
zu
verringern
und
die
Wärmeabgabeleistung im vorgesehenen Raum zu
erhöhen.
WANDDURCHFÜHRUNG
ISOLIERUNG
HEIZOFEN
WARMLUFTAUSTRITTROHR
