Installation und Montage
Technischer Service - Alle Rechte sind der Fa. MCZ GROUP S.p.A. vorbehalten -
Vervielfältigung verboten
3.3. MONTAGE DER VERKLEIDUNG
3.3.1. HEIZOFEN KAIKA
Die Abdeckplatte aus Stahl “A” auflegen und mit den vier beiliegenden
Schrauben “D” und “E” (zwei rechts und zwei links) von unten nach
oben befestigen.
Das bereits am Heizofen mit den drei Schrauben “F”, “G” und
“H”befestigte, rückseitige Profil “C” entfernen.
Die Außenseite “B” nehmen und sie an die Bohrungen auf die Stifte “M”
und “N” im vorderen Teil des Heizofens einsetzen.
Die Außenseite “B” mit der oberen Schraube “L” befestigen.
Jetzt das Profil “C” wieder montieren und mit den drei Schrauben“F”,
“G” und “H” am Korpus und an der Außenseite “B” aus Stahl
befestigen.
A
B
C
D
E
F
G
L
H

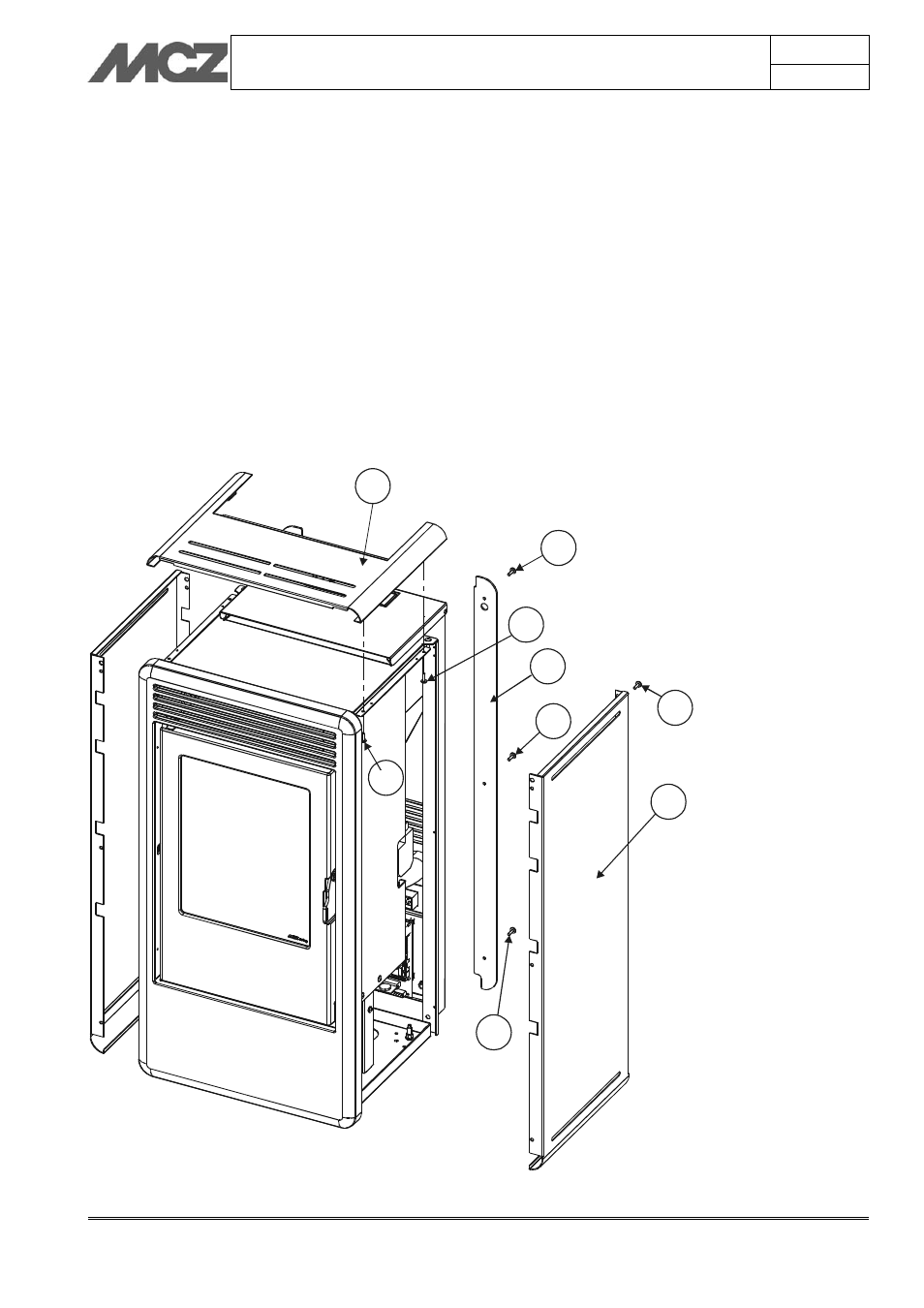

Abbildung 4 – Montage der Außenseiten
Heizofen Kaika
