Elektrische Schaltpläne
Technischer Service - Alle Rechte sind der Fa. MCZ GROUP S.p.A. vorbehalten -
Vervielfältigung verboten
9. ELEKTRISCHE SCHALTPLÄNE

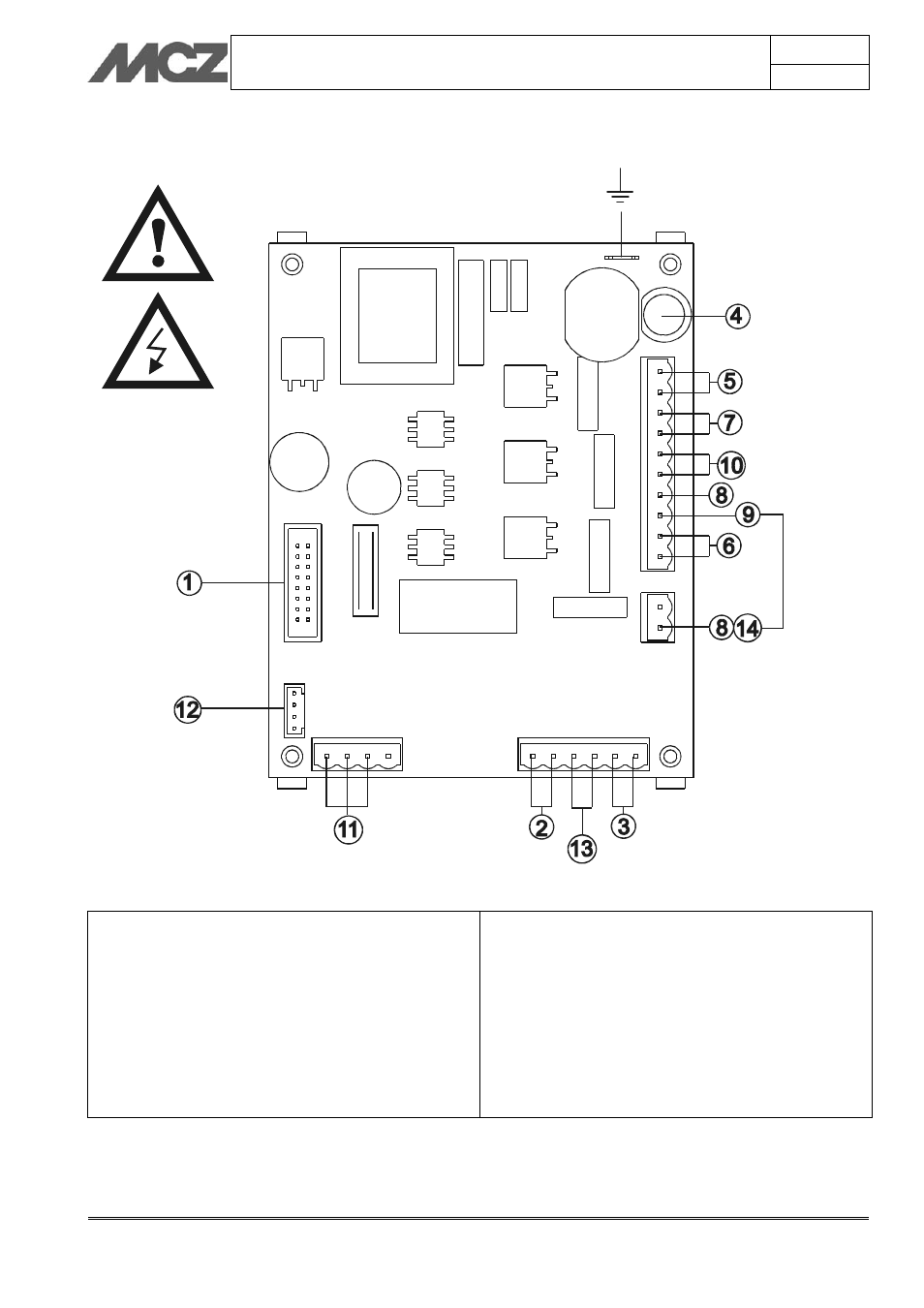

ZEICHENERKLÄRUNG VERDRAHTUNGEN DER HAUPTPLATINE
1. Bedienblende
2. Raumtemperaturfühler
3. Rauchgasfühler rot + blau -
4. Sicherung
5. Netzschalter
6. Zündstab
7. Rauchgas-Absauggebläse
8. Getriebemotor
9. Kontaktthermostat
10. Luftgebläse
11. Drehzahlprüfung Rauchgas-Absauggebläse
weiß/rot/schwarz oder blau
12. Uhrenthermostat
13. Raumthermostat
14. Druckwächter
ANMERKUNG: Die elektrischen Verdrahtungen der einzelnen Bauteile sind mit vorverlegten Verbindern
ausgestattet, von denen jeder eine andere Abmessung hat.
