4.9. DIE WARMLUFTVENTILATION

Der Heizofen KAIKA - FACE ist mit einem internen Gebläse für den

Ausstoß von Warmluft zum Heizen ausgestattet, das unabhängig davon

eingestellt werden kann, ob sich der Heizofen in manuellem oder

Automatikbetrieb befindet.

Man hat 5 Drehzahlen und eine Automatikfunktion zur Auswahl.

Um die Geschwindigkeit auszuwählen, nach Druck auf die Taste unten

links, diese erneut drücken, um die Leistung des Gebläses zu erhöhen

oder zu vermindern.

Zusätzlich zur 5. Drehzahl gibt es eine weitere Möglichkeit, diese

Funktion wird AUTO genannt. Mit dieser Funktion kann die Drehzahl

der Ventilation mit der Stärke der Flammen verbunden werden. Wird

diese Option eingestellt, wählt der Heizofen selbstständig die

Gebläsedrehzahl je nach Flammenstärke.

Diese Funktion erlaubt das “Anhängen” der Ventilationsdrehzahl an die

Flammenstärke mit maximal V3. Bei dieser Option wählt der Heizofen

selbstständig die Gebläsedrehzahl, wobei er sich auf die Flammenstärke

bis maximal V3 stützt (P1=V1; P2=V2; P3=V3; P4=V3; P5=V3), um

Lärm zu vermeiden.

Zum Vermeiden einer Überhitzung des Korpus zu

vermeiden, keine niedrige Drehzahl einstellen, wenn

der Heizofen mit Höchstleistung arbeitet.

4.10. Raumtemperaturfühler

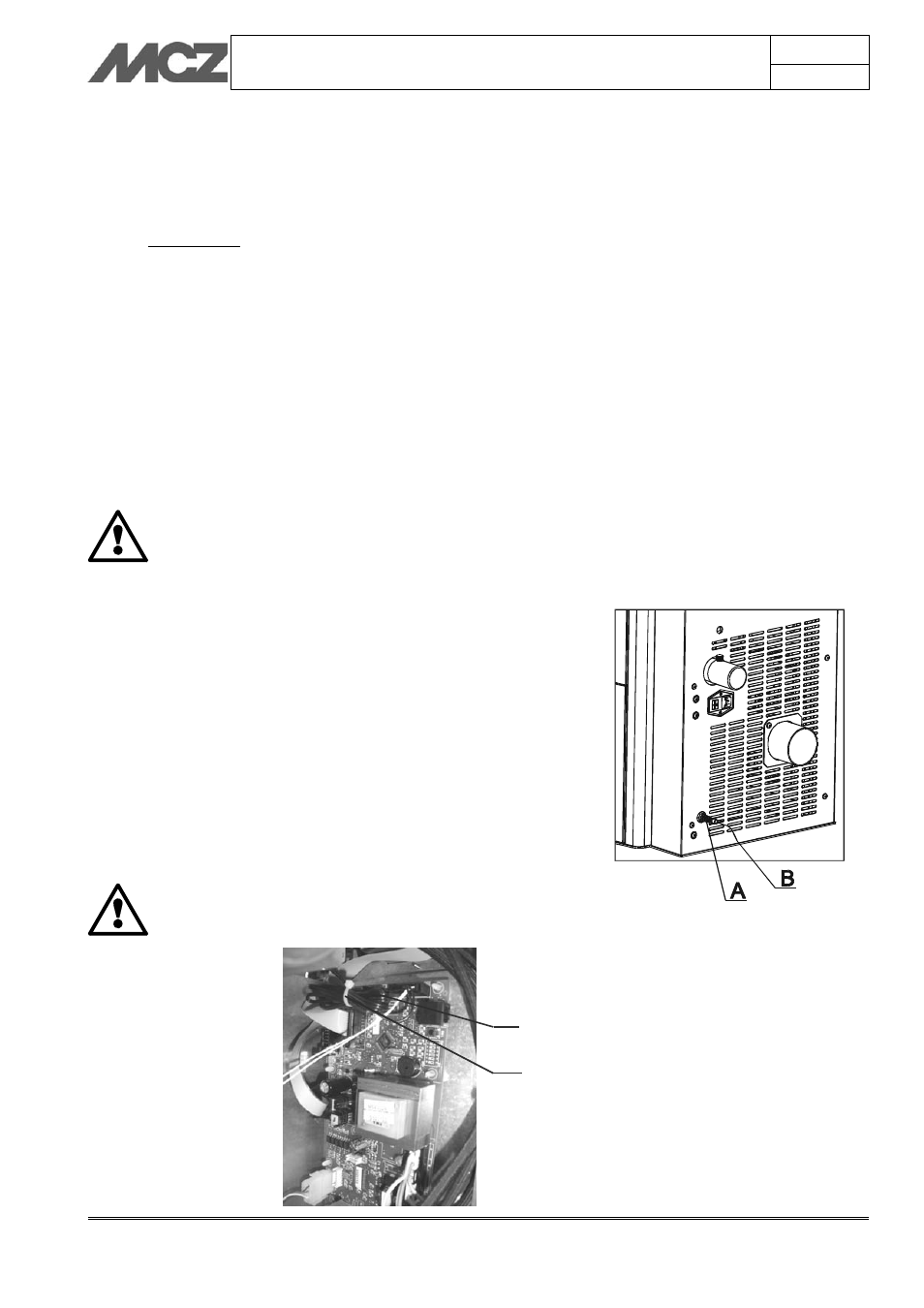

Der Raumtemperaturfühler (B) befindet sich auf der Rückseite des

Ofens, sollte er zu nahe am Rauchgasaustritt sein, empfiehlt es

sich den Raumtemperaturfühler etwa10 cm herauszuziehen. Auf diese

Weise spürt er nicht die Wärme des Rohrs und die abgelesene

Temperatur ist mehr oder weniger die des Raumes.

Es wird geraten, diese Arbeit während der Installationsphase

durchzuführen, da vor Herausziehen des Fühlers (B) die Rohrschelle

(C), mit der er befestigt ist, entfernt werden muss. Diese Arbeit muss

im Inneren des Ofens durchgeführt werden, also ohne Seitenteile. Um

den Fühler (B) herauszuziehen, muss die Schutzkappe (A)

abgeschraubt und der Fühler (B) langsam herausgezogen werden.

Nachdem der Fühler (B) weit genug heraussteht, die Schutzkappe (A)

wieder anschrauben.

ACHTUNG! Es muss vermieden werden, dass nach

Entfernen der Rohrschelle, die den Draht des Fühlers

hält, dieser mit den heißen Ofenteilen in Berührung

kommt.

A = SCHUTZKAPPE
B = FÜHLER (DRAHT)
C = ROHRSCHELLE
