MCZ FC700-715 - 180+180 m3/h Benutzerhandbuch
Seite 12
Kapitel 3
INSTALLATIONS- UND GEBRAUCHSANLEITUNG
S.
12
Installation und Montage
Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - - Vervielfältigung verboten
3. FORMA - INSTALLATION DES BAUSATZES ZUR ZWANGSVENTILATION

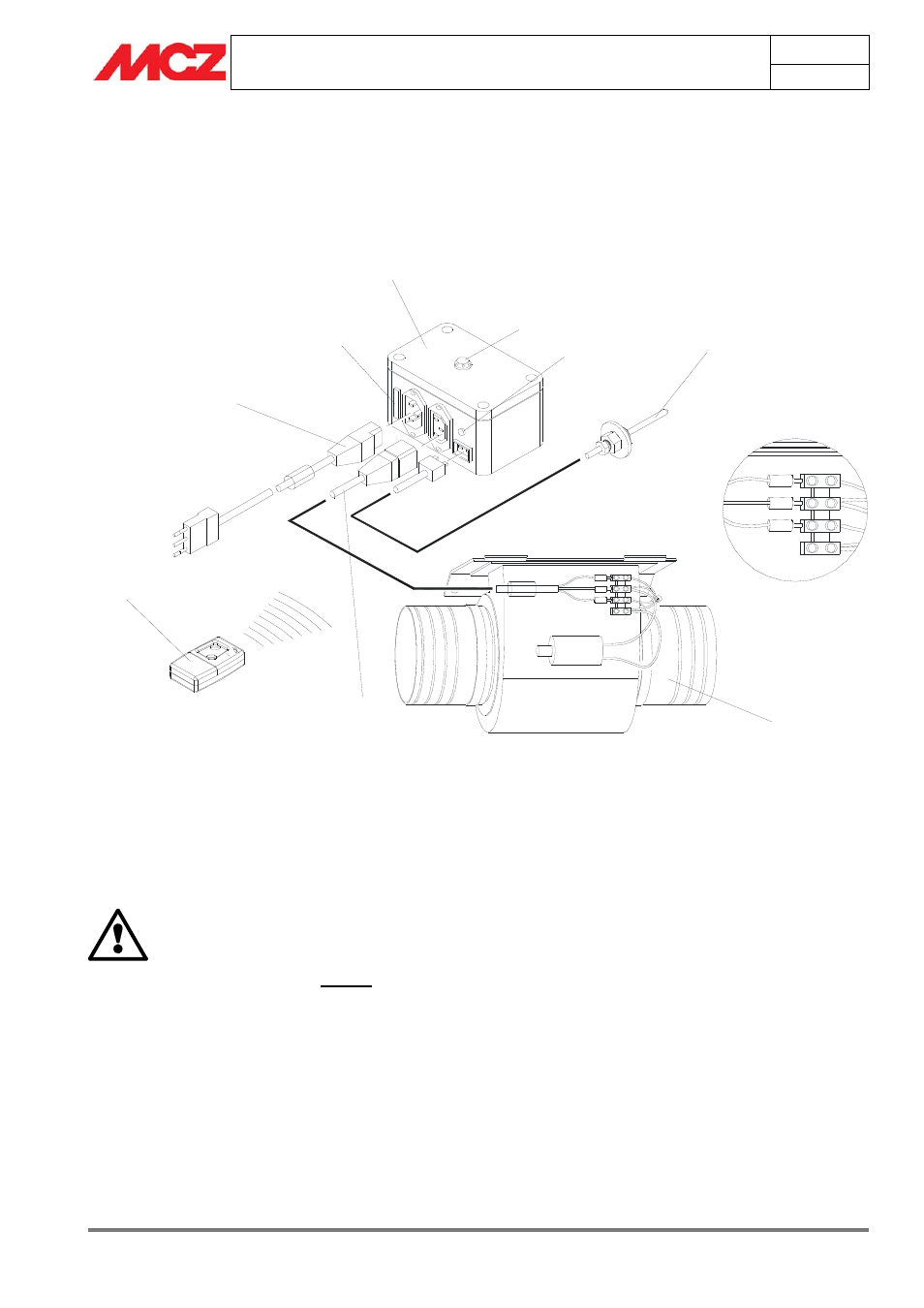

3.1. Elemente des Bausatzes VF 480m
3
/h mit Steuereinheit FC715
Schaltplan 1 – Verkabelung des Bausatzes VF für Forma mit Steuereinheit FC 715
SICHERUNG
AKUSTISCHER SIGNALGEBER
LED LEIUNGSSIGNAL
1
2
3
4
5
6
Gelb-grün
Braun
Hellblau
13. Funksteuerung einschließlich interner Batterie
14. Lüfterkabel mit Stecker und Kontakten
15. Stromversorgungskabel mit Stecker und Steckdose
16. Netzteil mit eingebautem Funkempfänger
17. Lüfter zu 480 m3/h
18. Silikon-Fühlerkabel mit Schnellverbinder
einschließlich elektronischem Fühler
WICHTIG!
PRÜFEN SIE VOR DER INSTALLATION, OB DIE
SEITLICH AM HEIZKAMIN ANGEBRACHTEN
AUSBRECHPLATTEN NICHT ENTFERNT WURDEN.
SOLLTEN DIE AUSBRECHPLATTEN ENTFERNT
WORDEN SEIN (SIEHE S. 19) IST ES NOTWENDIG,
DIESE DURCH VERSCHLIESSEN DER ÖFFNUNGEN MIT
STAHLPLATTEN WIEDER HERZUSTELLEN.
