MCZ FC700-715 - 180+180 m3/h Benutzerhandbuch
Seite 7
Kapitel 2
INSTALLATIONS- UND GEBRAUCHSANLEITUNG
S.
7
Installation und Montage
Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - - Vervielfältigung verboten
2.1.1. Elemente des Bausatzes VF 180+180m
3
/h mit Steuereinheit FC715
(Airsystem B70)

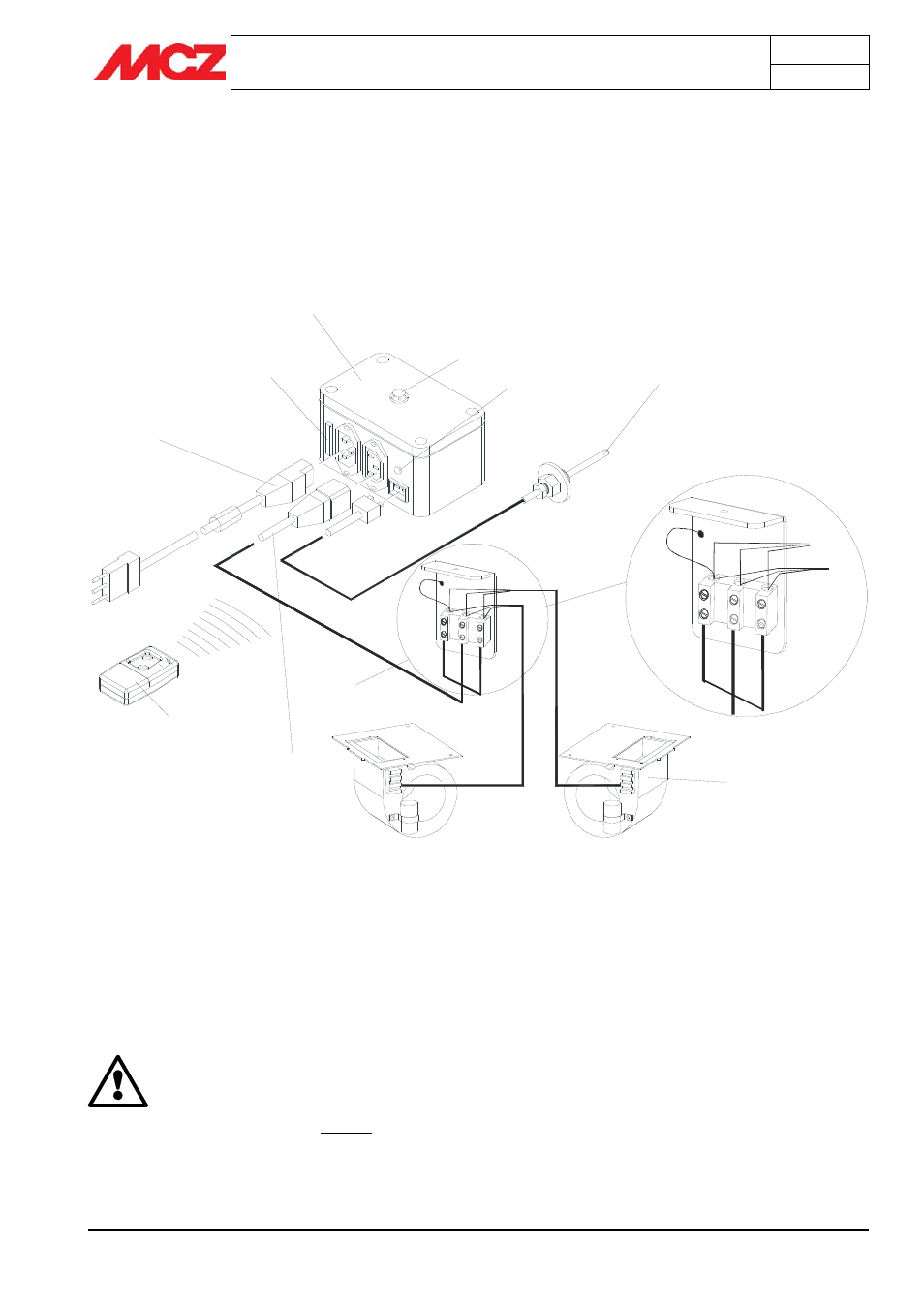

Schaltplan 1 – Verkabelung des Bausatzes VF für Forma mit Steuereinheit FC 715
1
2
3
4
5
6
8
SICHERUNG
AKUSTISCHER SIGNALGEBER
LED LEIUNGSSIGNAL
Br
au
n
H
el
lb
la
u
G
el
b-
gr
ün
Gelb-grün
Br
au
n
H
el
lb
la
u
7. Funksteuerung einschließlich interner Batterie
8. Lüfterkabel mit Stecker und Kontakten
9. Stromversorgungskabel mit Stecker und Steckdose
10. Netzteil mit eingebautem Funkempfänger
11. Lüfter zu 480 m3/h
12. Silikon-Fühlerkabel mit Schnellverbinder
einschließlich elektronischem Fühler
WICHTIG!
PRÜFEN SIE VOR DER INSTALLATION, OB DIE
SEITLICH AM HEIZKAMIN ANGEBRACHTEN
AUSBRECHPLATTEN NICHT ENTFERNT WURDEN.
SOLLTEN DIE AUSBRECHPLATTEN ENTFERNT
WORDEN SEIN (SIEHE S. 19) IST ES NOTWENDIG,
DIESE DURCH VERSCHLIESSEN DER ÖFFNUNGEN MIT
STAHLPLATTEN WIEDER HERZUSTELLEN.
