2. AIRSYSTEM - INSTALLATION DES BAUSATZES ZUR
ZWANGSVENTILATION
2.1. Elemente des Bausatzes VF 480m
3
/h mit Steuereinheit FC715

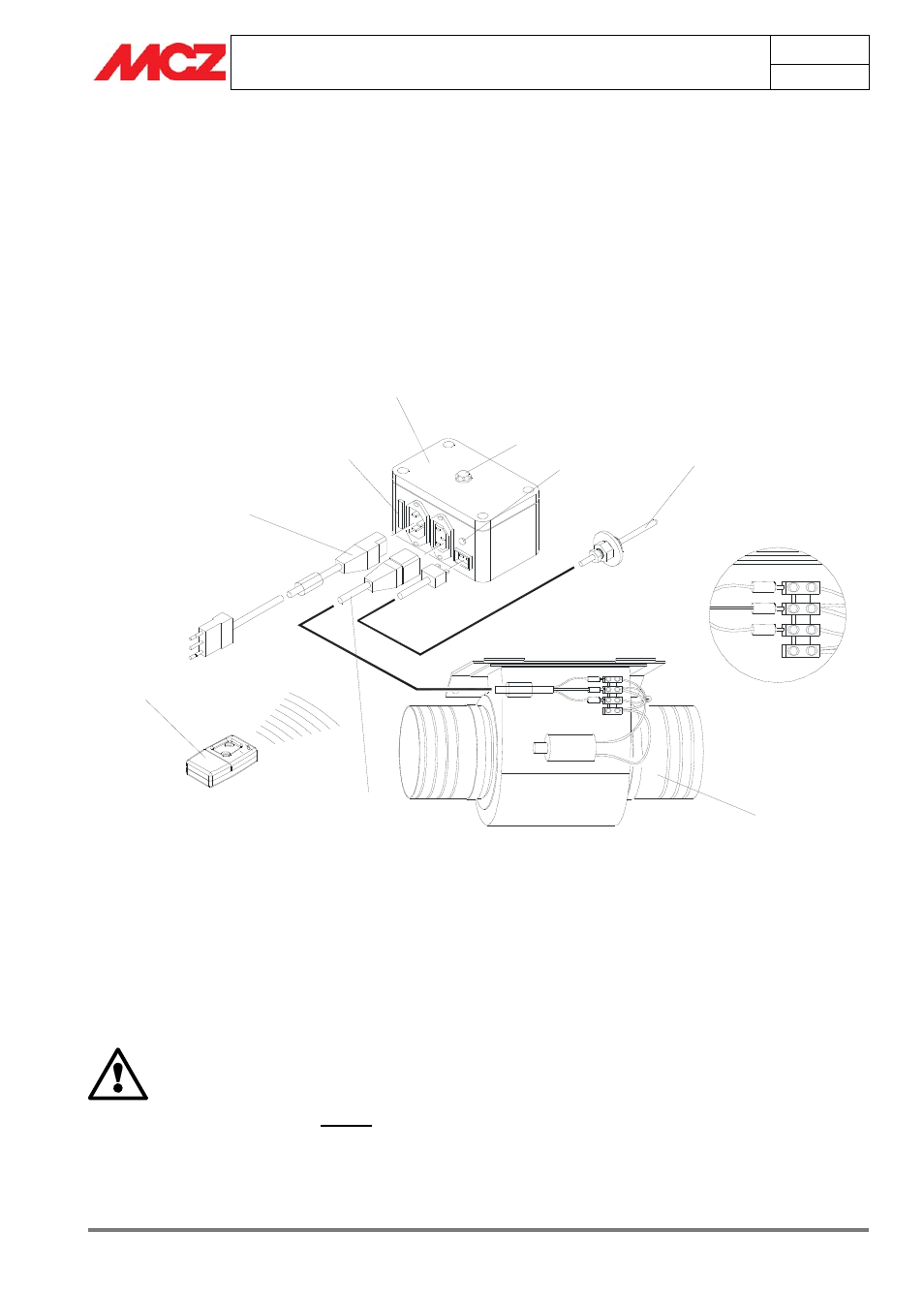

Schaltplan 1 – Verkabelung des Bausatzes VF für Forma mit Steuereinheit FC 715
SICHERUNG
AKUSTISCHER SIGNALGEBER
LED LEIUNGSSIGNAL
1
2
3
4
5
6
Gelb-grün
Braun
Hellblau
1. Funksteuerung einschließlich interner Batterie
2. Lüfterkabel mit Stecker und Kontakten
3. Stromversorgungskabel mit Stecker und Steckdose
4. Netzteil mit eingebautem Funkempfänger
5. Lüfter zu 480 m3/h
6. Silikon-Fühlerkabel mit Schnellverbinder
einschließlich elektronischem Fühler
WICHTIG!
PRÜFEN SIE VOR DER INSTALLATION, OB DIE
SEITLICH AM HEIZKAMIN ANGEBRACHTEN
AUSBRECHPLATTEN NICHT ENTFERNT WURDEN.
SOLLTEN DIE AUSBRECHPLATTEN ENTFERNT
WORDEN SEIN (SIEHE S. 19) IST ES NOTWENDIG,
DIESE DURCH VERSCHLIESSEN DER ÖFFNUNGEN MIT
STAHLPLATTEN WIEDER HERZUSTELLEN.
