5-INSTALLATION UND MONTAGE
Technischer Dienst - Vorbehaltene Rechte - Nachdruck verboten

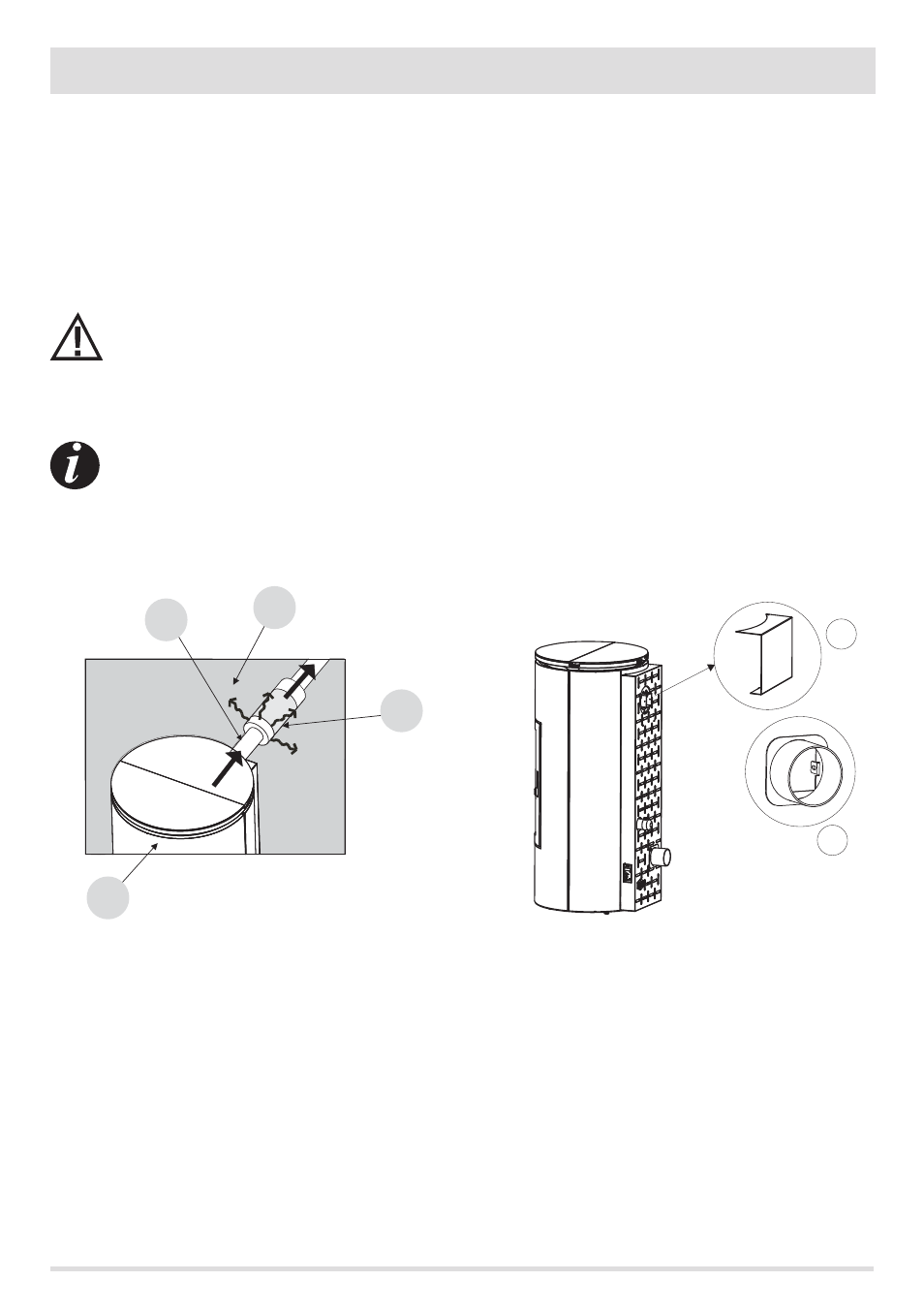

ANSCHLUSS DER WARMLUFTKANÄLE BEI COMFORT AIR MODELLEN
Nach Abschluss der Phase der Positionierung des Geräts kann mit der Installation der Warmluftleitungen begonnen werden.
COMFORT AIR Öfen werden serienmäßig mit einem Warmluftverteiler geliefert, in den ein Luftumlenkblech E eingebaut ist.
Die Warmluft, die aus dem hinteren Flansch des Ofens austritt, trifft daher auf dieses Umlenkblech, das sich im Verteiler E befindet, und wird
nach rechts und links in den Raum geleitet; dies erfolgt für den Fall, dass die Warmluft nicht kanalisiert werden soll.
Wenn die Warmluft kanalisiert werden soll, müssen der Luftverteiler E entfernt, das schallgedämpfte Anschlussstück F (optional), das
den Ausgang von quadratisch auf rund adaptiert, eingesetzt und dann die verschiedenen Anschlüsse mit entsprechenden Rohren und
Anschlussstücken des Herstellers vorgenommen werden, die den Luftstrom zu mehreren Warmluftverteilern leiten (Auslass 120x120 mm).
Diese Luftkanäle können auch eingemauert werden (SIEHE OPTIONALS).
Das Luftauslassrohr kann sehr hohe Temperaturen erreichen, in der Größenordnung von 200 °C: Daher muss
es ausreichend mit geeigneten Materialien an den Stellen isoliert werden, an denen es mit brennbaren oder
hitzeempfindlichen Stoffen in Berührung kommt (z. B. Farbumschlag, Kabelkanäle, Gipskarton usw.); außerdem
müssen Personen und Tiere vor ungewollten bzw. versehentlichen Berührungen geschützt werden. In jedem Fall
müssen die Vorschriften und Gesetze eingehalten werden, die in dem Gebiet gelten, in dem das Gerät installiert wird.
Das Rohr sollte möglichst über seinen ganzen Verlauf isoliert werden, um Wärmeverluste zu verringern und die
Wärmeabgabe an den Raum zu erhöhen.
A - OFEN
B - WARMLUFT-AUSLASSROHR
C - DURCHDRUNGENE WAND
D - ISOLIERUNG
