8-NOT-BEDIENTAFEL
NOT-BEDIENTAFEL

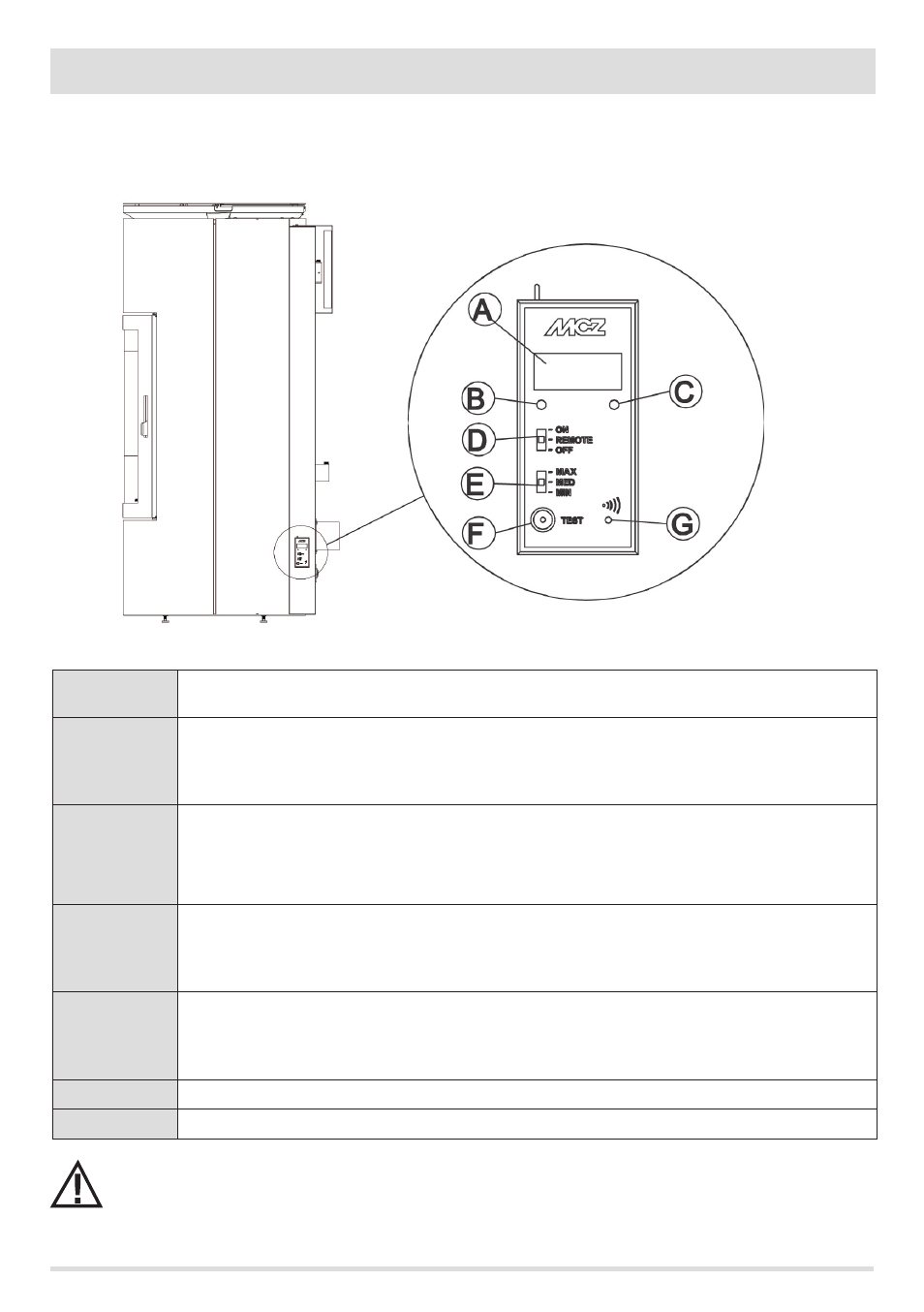

An der Seite des Geräts befindet sich die sog. Not-Bedientafel, mit der bei Betriebsstörungen Diagnose-Funktionen ausgeführt und das
Gerät bei Ausfall der Fernbedienung bedient werden kann.
LEGENDE
A
Dreistelliges Display, auf dem eine Reihe von Informationen zum Gerät sowie gegebenenfalls der Kenncode einer Betriebsstörung angezeigt wer-
den.
B
GRÜNE LED, die anzeigt:
• AUS = Gerät ausgeschaltet
• BLINKEND = Gerät in Zündphase
• DAUERLICHT = Gerät in Betrieb
C
ROTE LED, die anzeigt:
• AUS = Gerät eingeschaltet
• LANGSAM BLINKEND = Gerät in Abschaltphase
• SCHNELL BLINKEND = Gerät in Alarmzustand (die ersten 10 Minuten lang zusammen mit einem Warnton)
• DAUERLICHT = Gerät ausgeschaltet
D
Drei-Positionen-Schalter für die Funktionen:
• OFF = Gerät ohne Fernbedienung manuell abgeschaltet
• REMOTE = Gerät ausschließlich über Fernbedienung bedienbar
• ON = Gerät ohne Fernbedienung manuell eingeschaltet
E
Drei-Positionen-Schalter für die Wahl der Leistung
• MIN = Betrieb des Geräts mit MINIMAL-Leistung ohne Fernbedienung und mit Schalter 4 auf ON
• MED = Betrieb des Geräts mit MITTLERER Leistung ohne Fernbedienung und mit Schalter 4 auf ON
• MAX = Betrieb des Geräts mit MAXIMAL-Leistung ohne Fernbedienung und mit Schalter 4 auf ON
F Taste für Diagnostik-Funktionen zum Betriebszustand des Geräts
G Taste zum Aufbau der Kommunikation zwischen Gerät und neuer Fernbedienung
DAMIT DAS GERÄT MIT DER FERNBEDIENUNG FUNKTIONIERT, MUSS SCHALTER "D" AUF "REMOTE" GESTELLT SEIN.
