MCZ Tube 2013 - Handbuch (Seite 52)

50
12-SCHALTPLÄNE

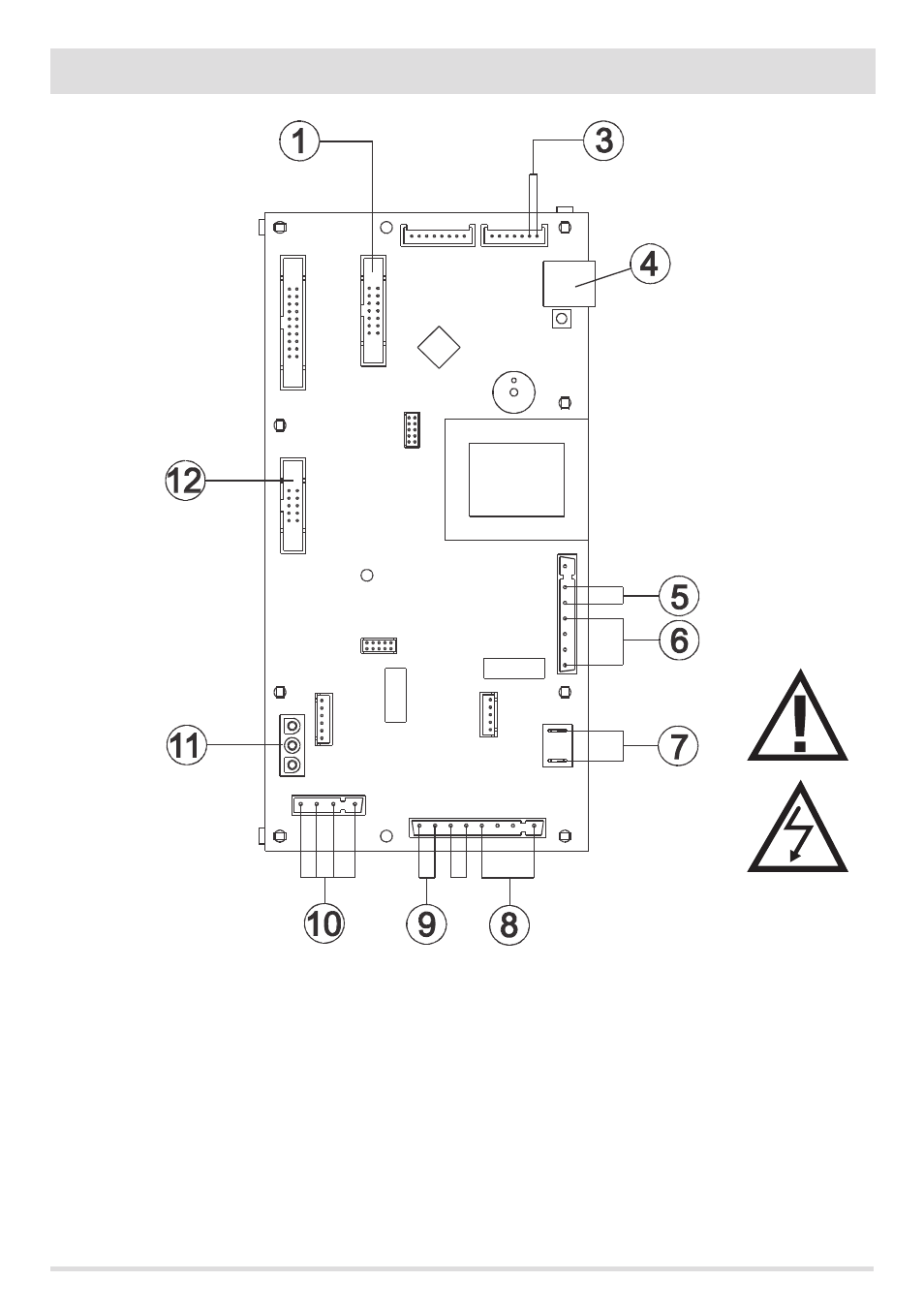

ZEICHENERKLÄRUNG VERDRAHTUNG HAUPTPLATINE
1. NOT-BEDIENTAFEL
3. RAUCHGASFÜHLER
4. MODEM-ANSCHLUSS
5. SCHALTER
6. ZÜNDKERZE
7. RAUCHGASGEBLÄSE
8. GETRIEBEMOTOR
9. KONTAKTTHERMOSTAT
10. LUFTGEBLÄSE
11. BETRIEBSKONTROLLE RAUCHGASGEBLÄSE
12. LUFTMENGENSENSOR
N.B. Die einzelnen Bauteile sind mit vorverdrahteten Verbindern versehen, von denen jeder eine andere Abmessung hat.
