25
6-INSTALLATION UND MONTAGE
Technischer Dienst - Vorbehaltene Rechte - Nachdruck verboten
EXTERNE UND INTERNE LUFTÖFFNUNG
VERBRENNUNGSLUFT-ZULEITUNG
Der Heizkamin FORMA WOOD ist mit einem Loch an der Rückwand für den Eintritt der für die Verbrennung notwendigen Luft versehen. Es
ist möglich, die Verbrennungsluft-Zuleitung unter das Gerät zu verlegen. Dazu:
• Hinteren Flansch (Abb. 5) entfernen.
• Verschluss im Teil unter dem Heizkamin entfernen (Abb. 6).
• Mit zwei Schrauben den Flansch unter dem Heizkamin befestigen, um dann die Anschlüsse mit den Rohren auszuführen.
• Den vom Teil unter dem Heizkamin entfernten Verschluss im hinteren Teil positionieren.
Durch Flansche ø 100 cm und einen Schlauch (Abb. 5 oder 6) an die externen Gitter oder die Gitter im Installationsraum anschließen,
sodass der Weg von dem der Luft der natürlichen Konvektion oder der Zwangskonvektion getrennt ist.
NIEMALS DAS LOCH DER VERBRENNUNGSLUFTZUFÜHRUNG SCHLIESSEN.
LUFTEINLASS FÜR NATÜRLICHE BELÜFTUNG
Wird der Heizkamin mit natürlicher Belüftung installiert, d. h. ohne elektrischen Ventilator, so ist eine externe Verbrennungsluftöffnung
von 300 cm² hinter dem Monoblock vorzusehen, sodass stets frische Luft unter den Heizkamin strömt.
Die genaue Einhaltung dieser Anweisung ist unerlässlich, andernfalls kann der Mangel an Sauerstoff sowohl die Verbrennung als auch die
Heizleistung des Geräts beeinträchtigen.
LUFTEINLASS FÜR ZWANGSBELÜFTUNG
Wird der Heizkamin mit Zwangsbelüftung installiert, d. h. mit einem Comfort Air-Set, so sind die Lufteinlässe und Kanäle wie folgt
auszuführen:
• für einen optimalen Sauerstoffaustausch im Raum wird empfohlen, einen Außenlufteintritt von 150 cm2 vorzusehen, so dass saubere
und frische Luft zugeführt werden kann, und eine weiterer Luftöffnung im Installationsraum des Heizkamins (ebenfalls 150 cm2).
• Dies ermöglicht eine korrekte Mischung der Luft im Installationsraum und eine bessere Kühlung der Konstruktion des Heizkamins.
• Sollte dieser Typ von Anschluss nicht möglich sein, müssen jedenfalls beide Luftöffnungen vorgesehen werden, egal, ob sie
nach außen oder nach innen gerichtet sind. Je nach Wahl werden die Betriebstemperaturen etwas höher oder niedriger als der
Durchschnitt sein, der einwandfreie Betrieb des Geräts wird jedoch nicht beeinträchtigt.

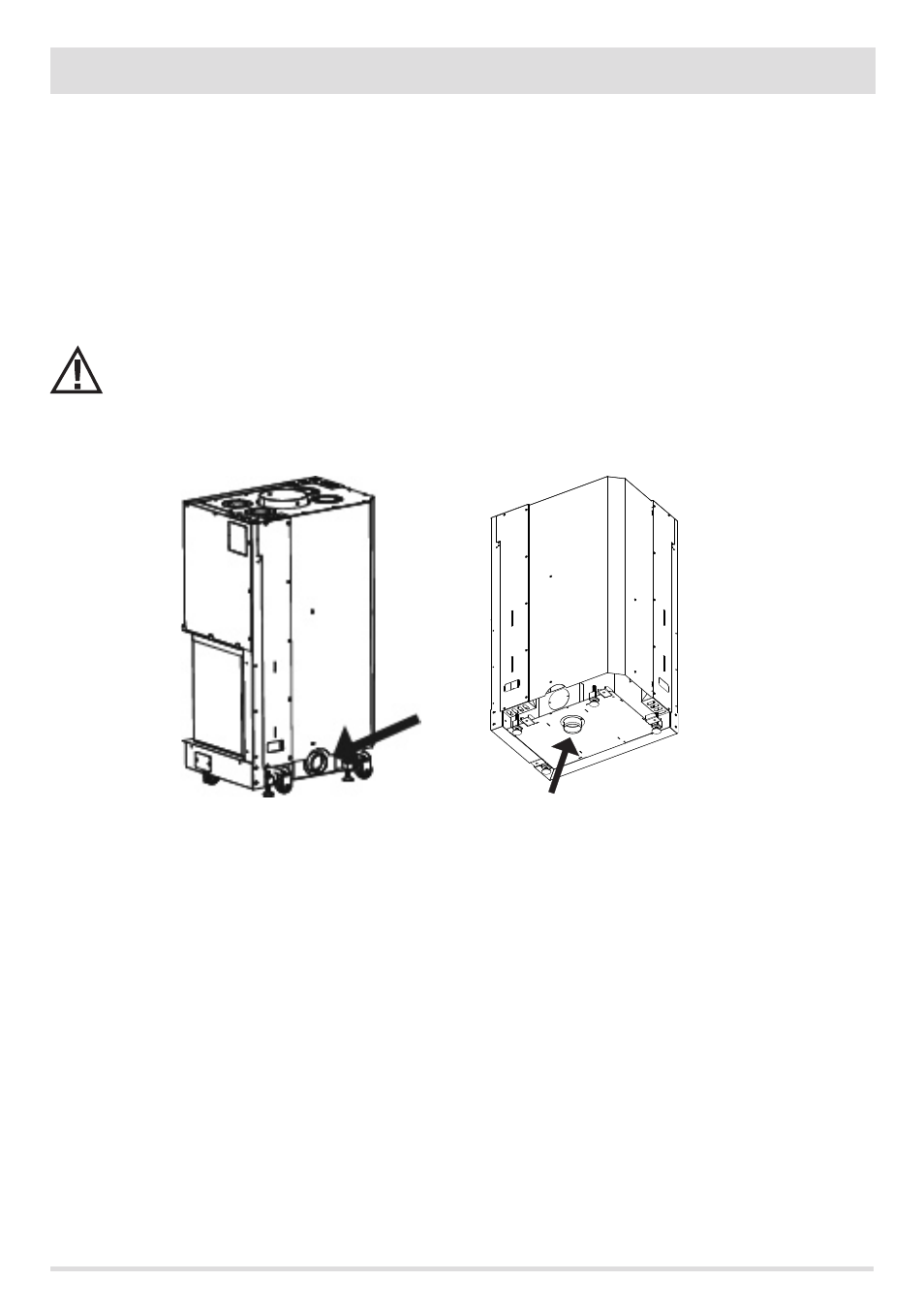

ABBILDUNG 6 - VERBRENNUNGSLUFT-ZULEITUNG
UNTER DEM HEIZKAMIN FORMA
ABBILDUNG 5 - VERBRENNUNGSLUFT-ZULEITUNG
HINTEN
