INSTALLATIONS- UND GEBRAUCHSANLEITUNG
Kapiltel 2
SCENARIO
Seite
14
Kapitel 3
Technischer Kundendienst - Alle Rechte von MCZ Spa vorbehalten
Vervielfältigung verboten
1
2
3
4

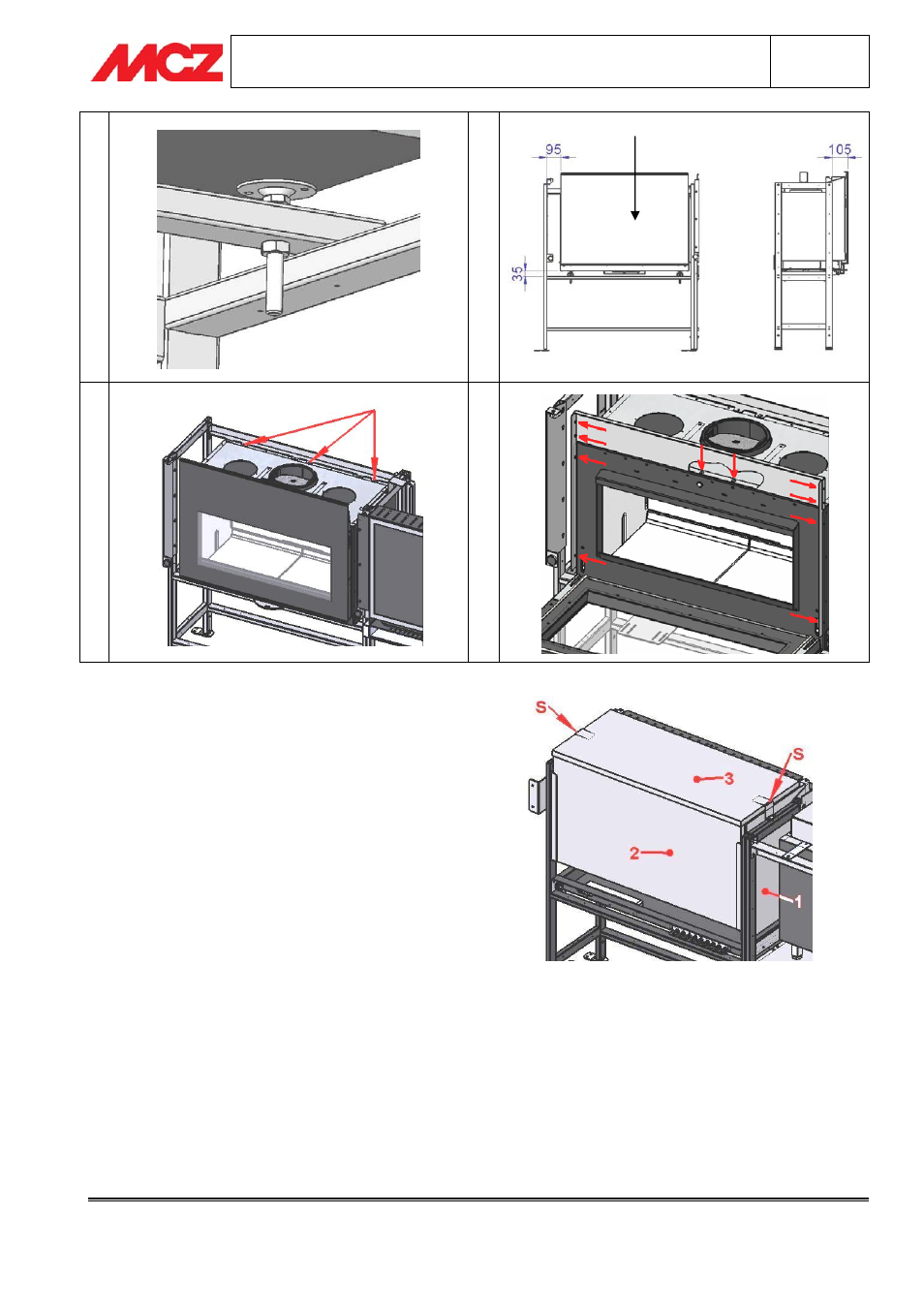

3.6. MONTAGE ISOLIERPANEELEN
Die Isolierpaneelen aus der Verpackung nehmen und am
Rahmen der Verkleidung in ihrem Sitz anbringen, dabei
die Abfolge der seitlichen Abbildungen beachten. Um die
Paneele Nr. 3 zu montieren, die Befestigungsschrauben
der beiden Bügel (S), die sich im oberen Teil des
Rahmens befinden, lösen, die Paneele anbringen und die
Schrauben wieder festschrauben.
ABMESSUNGEN ISOLIERPANEELEN:
1- 400mm x 560mm x 25mm
2- 945mm x 495mm x 25mm
3- 400mm x 950mm x 25mm
Frontseite Heizkamin
Seite Fernseher
