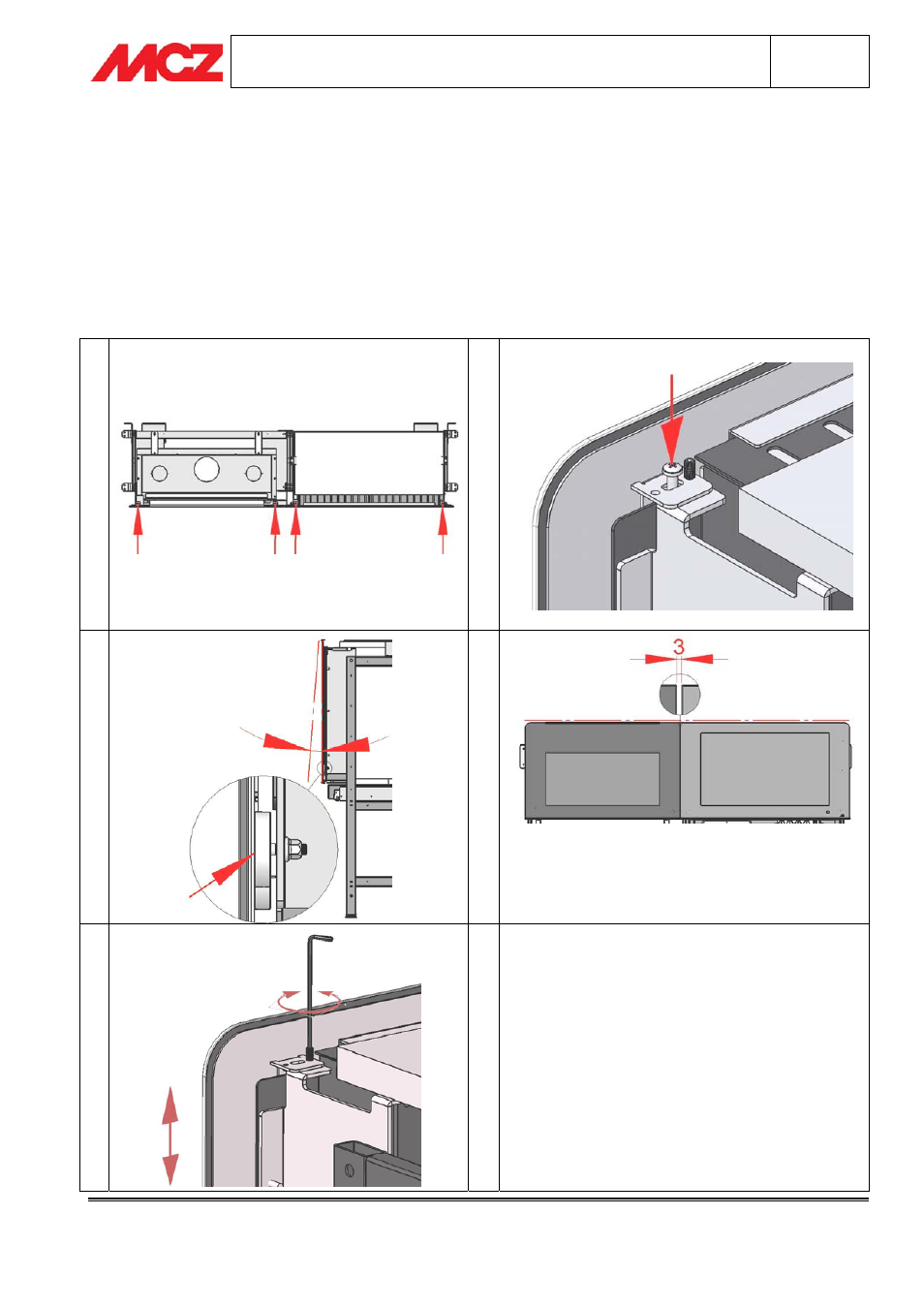

3.7. AUSRICHTUNG SCHMUCKSCHEIBEN GAS
Die Schmuckscheibe vom Fernsehgerät (das mit dem Siebdruck-Logo) und die Scheibe des Kamins aus der
Verpackung nehmen. Die Haltebügel für die Scheiben auf die Laschen des Rahmens legen (Abbildung 1). Die
mitgelieferten Schrauben teilweise festschrauben, um die Scheiben vorläufig zu fixieren (Abbildung 2). Die
Scheiben senkrecht ausrichten, mit Hilfe der Magneten, die am unteren Teil der Halterungen angebracht sind
(Abbildung 3). Prüfen, dass der Abstand zwischen den beiden Scheiben 3 mm beträgt (Abbildung 4) und die
waagerechte Ausrichtung über die Gewindestifte, die an den Haltebügeln der Scheiben befestigt sind,
durchführen (Abbildung 5 ).
1
2
3
4
5
