3.10. MONTAGE EINFASSUNG GAS
Die Schmuckgläser entfernen, ohne die in Kapitel 3.7 ausgeführten Einstellungen zu verändern, und an einem
sicheren Ort abstellen.

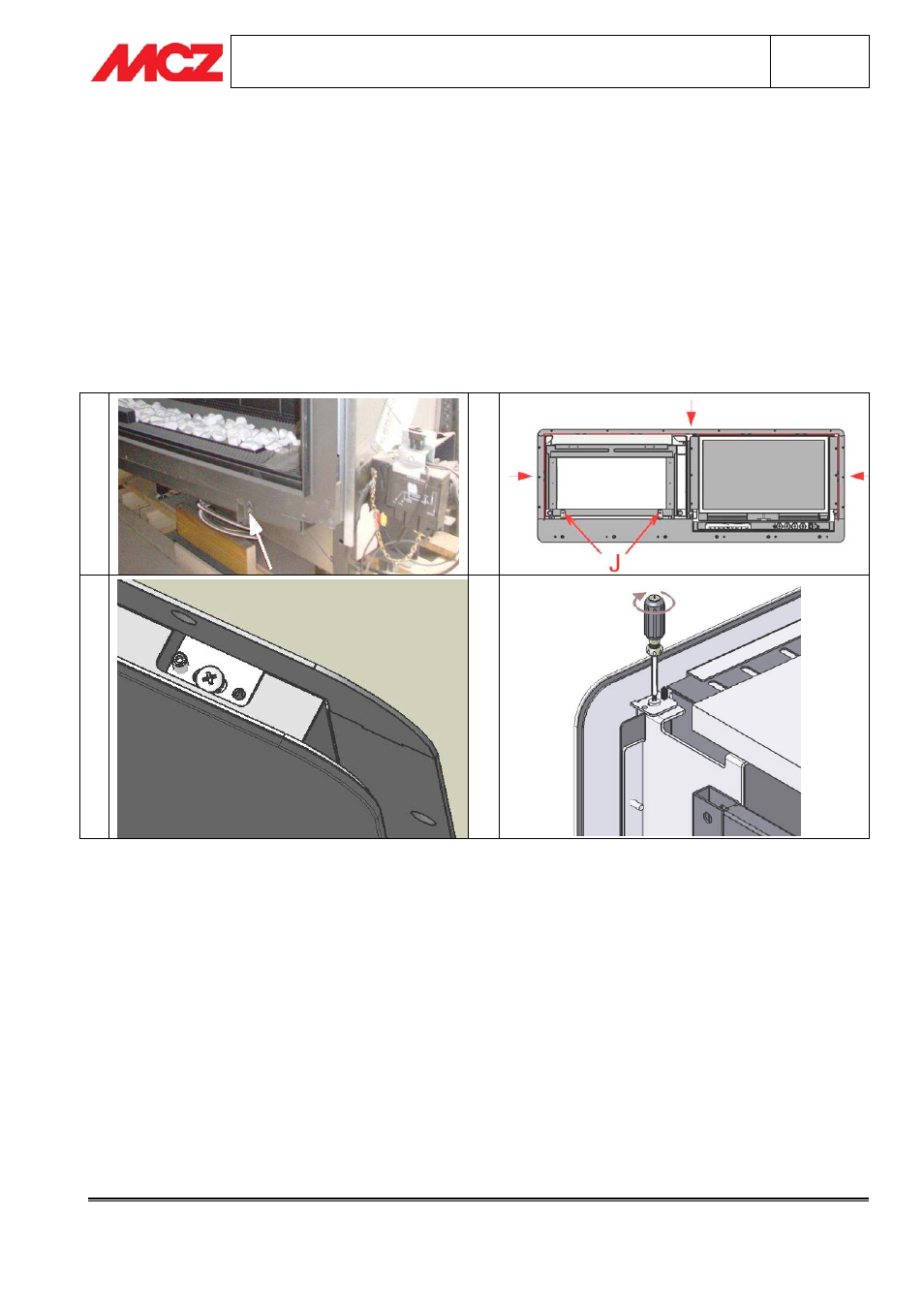

Die mitgelieferten Bügel (Ref. J Abbildung 2) an der Frontseite des Heizkamins befestigen, dabei die Löcher der
zuvor abmontierten Einfassung nutzen (Abbildung 1). Die Einfassung an die am Kamin befestigten Bügel
anschrauben. Die waagerechte Ausrichtung der Einfassung kontrollieren und prüfen, dass die Schublade sich
problemlos öffnen lässt (Abbildung 2). Die Einfassung mit den mitgelieferten Gipskartonschrauben befestigen.
Die Scheiben wieder anbringen, dazu die entsprechenden Öffnungen im oberen Teil der Einfassung nutzen
(Abbildung 3) und endgültig einstellen. Anschließend die Scheibe mit den Sicherheitsschrauben fixieren
(Abbildung 4).
1 2
3 4
GAS TV
