INSTALLATIONS- UND GEBRAUCHSANLEITUNG
Kapitel 3
DE CHIRICO
Seite
10
Kapitel 3
Technischer Kundendienst - Alle Rechte von MCZ Spa vorbehalten
Vervielfältigung verboten

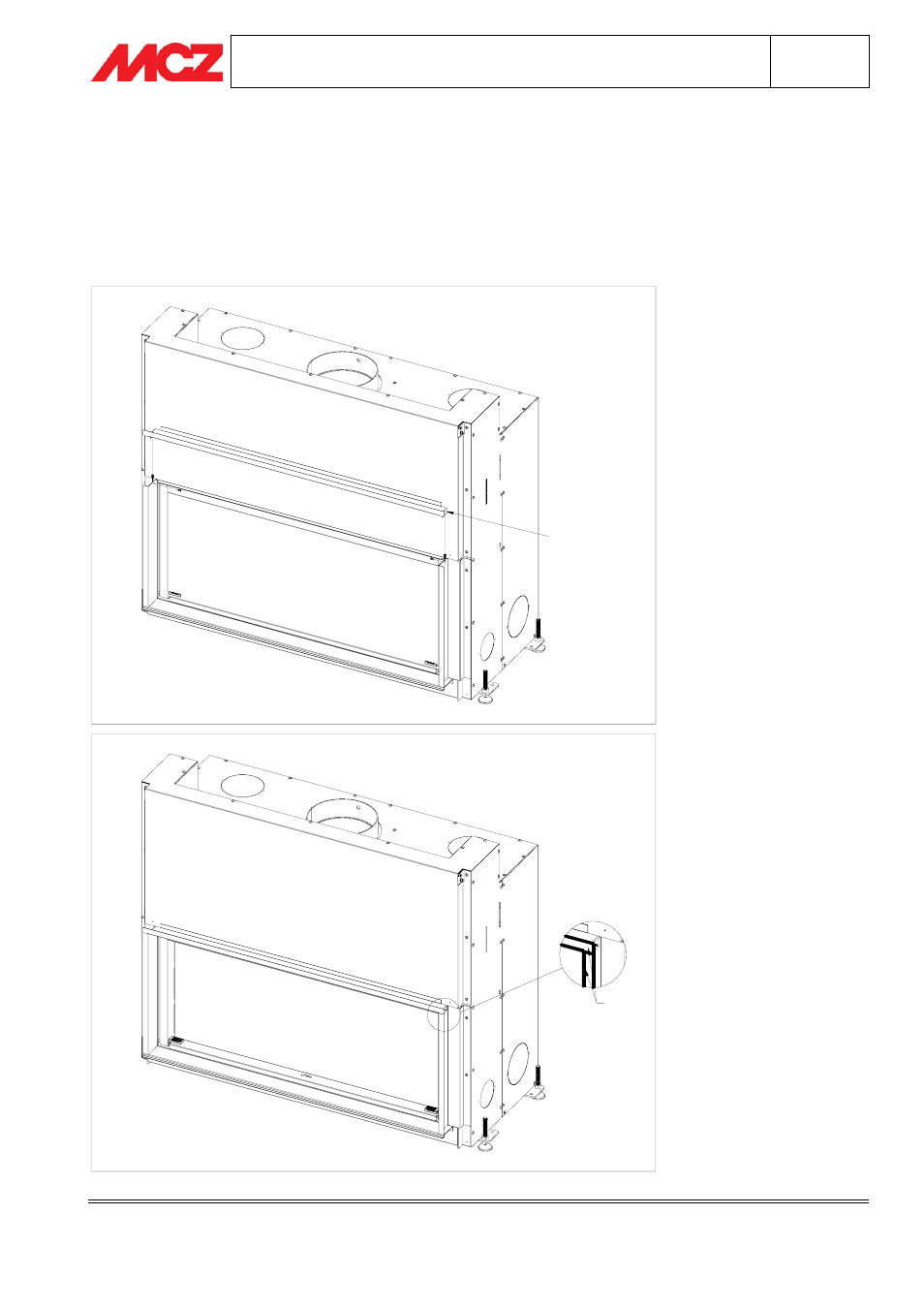

3.5. PHASE 4 - MONTAGE DER ABZUGSHAUBENHALTERUNG (element 4)
Die Abzugshaubenhalterung so auf den Seiten (Elemente 2 und 3) positionieren, dass die seitlichen Rippen des
Elements 4 innen in die Elemente 2 und 3 ragen (und nicht zu sehen sind). Die Abzugshaubenhalterung mit den
2 mitgelieferten Schrauben PH-AB 3,5x9,5 befestigen.
Nach der Montage muss die Struktur, die sich aus Randabdeckprofil De Chirico, Seiten und
Abzugshaubenhalterung zusammensetzt, fest mit dem Heizkamin Forma Puro 115 verbunden und starr sein.
ALETTA
LATERALE
A FILO
