Die Einbauwand gegen die Wärme des Heizkamins isolieren: Die Abzugshaubenhalterung ist tief genug, um einen
Zwischenraum zwischen Kompaktofen und Wand zu lassen, wo das Isoliermaterial untergebracht werden kann
(beispielsweise steife Isolierpaneele oder Unterlage aus Keramikfaser).
3.7. PHASE 6 – MONTAGE DER EINFASSUNGSHALTERUNG (element 5)

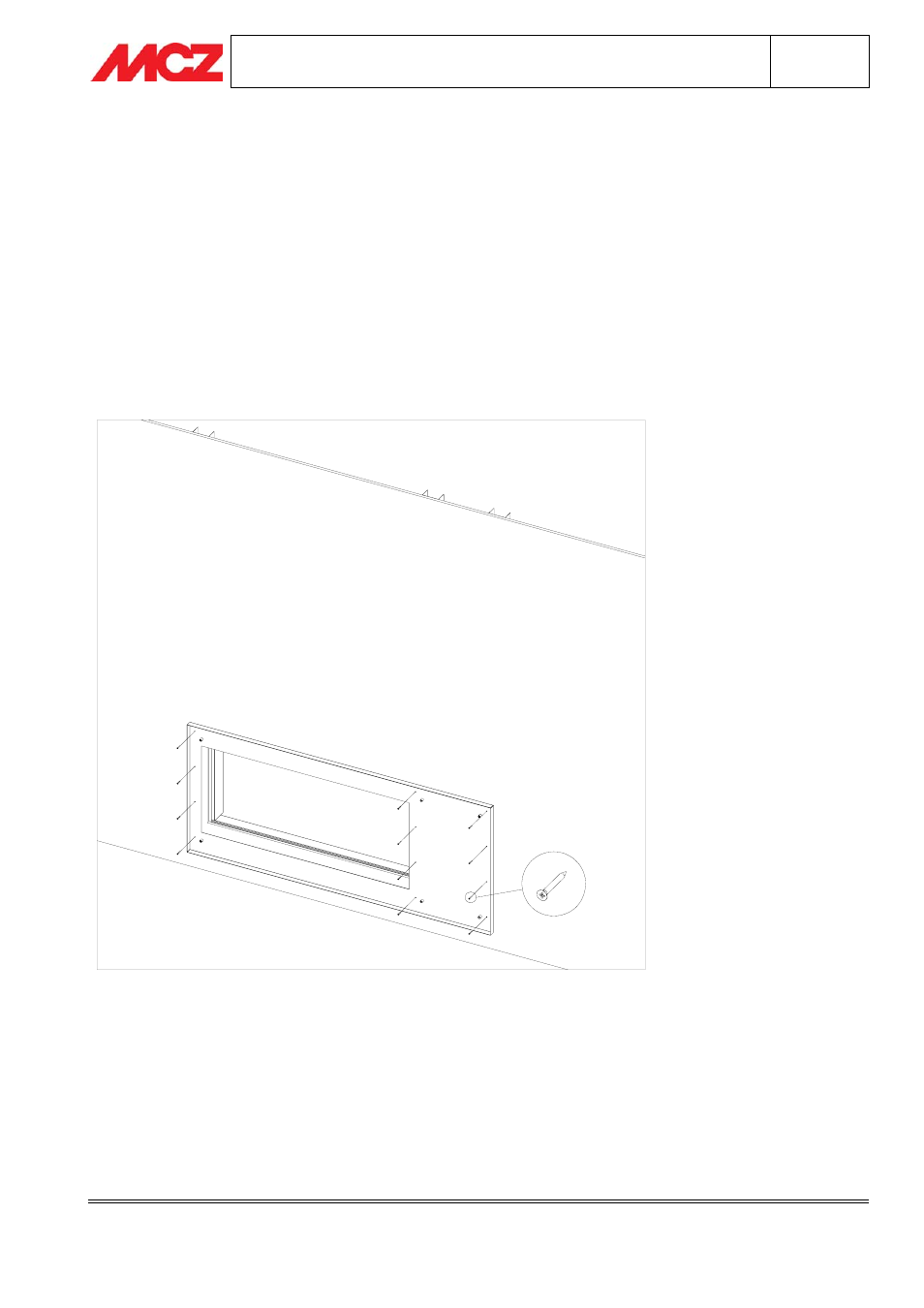

Die Einfassungshalterung (Element 5) mit der Öffnung in einer Linie mit Forma Puro115 und 10 mm von der
Abzugshaubenhalterung, 10 mm von jeder Seite und 20 mm vom Rahmenabdeckprofil entfernt positionieren
(siehe Abbildung).
Die Einfassungshalterung mit den beiliegenden Gipskartonschrauben (Nr. 12) mithilfe der bereits vorhandenen
Bohrungen an der Wand befestigen. Wurde die Wand gemäß den Angaben in Abschnitt
3.6. Phase 5 errichtet,
befinden sich die Schrauben auf der Höhe der Stahlträger.
