3.6. PHASE 5 – VORBEREITUNG DER EINBAUWAND
Die Einbauwand muss vor Ort mit feuerfestem Material (beispielsweise feuerfestem Gipskarton) eingezogen
werden und muss daneben selbsttragend und mit Stahlträgern versehen sein, die vertikal verlaufen und auf dem
Boden aufliegen.

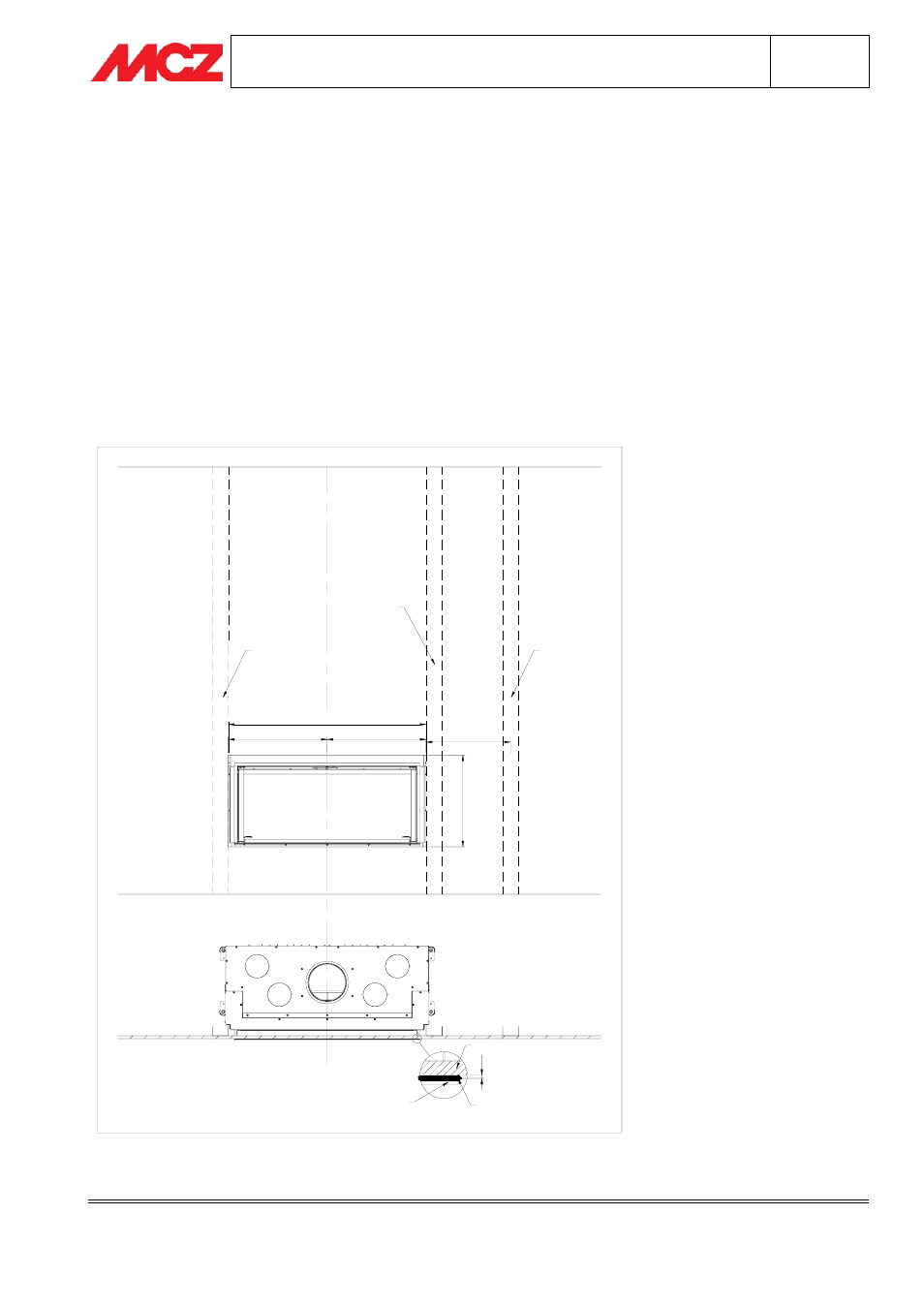

An der Vorderseite der Einbauwand eine Öffnung mit den Maßen L = 1240 mm und H = 580 mm anbringen: Der
Abstand der Öffnung zum Boden hängt von der Höhe der Brennebene ab (siehe Abschnitt 3.2 Phase1 –
Positionieren des Heizkamins Forma Puro115 und Abbildung unten). Die Wand verstärken, indem 2 Metallträger
auf Höhe der Bohrung positioniert werden (einer pro Seite) und einer im Abstand (Trägermitte) von circa 530
mm rechts von der Bohrung (wenn man von der Zimmermitte auf die Einbauwand schaut).
Nach dem Rüsten der Wand entsprechend der Anweisungen wird die Einfassung De Chirico an den
Stahlelementen befestigt.
Die Wand so positionieren, dass die Linie der Öffnung zur Linie des Heizkamins ausgerichtet ist und dass sie 4
mm weiter innen liegt als die Außenfläche der Abzugshaubenhalterung (bündig mit den Seiten: siehe
Abbildungen).
1240
580
MONTANTE
FILO FORO
MONTANTE
FILO FORO
530 = =
PROFILO
COPRIBORDO
4
PARETE
SUPPORTO
CAPPA
MONTANTE
