3.5. PHASE 4 – VORBEREITUNG DER ZWISCHENWAND
Bevor mit der Montage der Verkleidung Klee fortgefahren wird, muss eine tragende Zwischenwand (oder
Einbauwand des Heizkamins) eingezogen werden, die für die Ausführung Forma Puro115 mit einer Öffnung mit L
= 1392 mm und H = 1360 mm vom Boden und für die Ausführung Forma Puro95 mit einer Öffnung mit L = 1172
mm und H = 1360 mm ausgestattet ist.

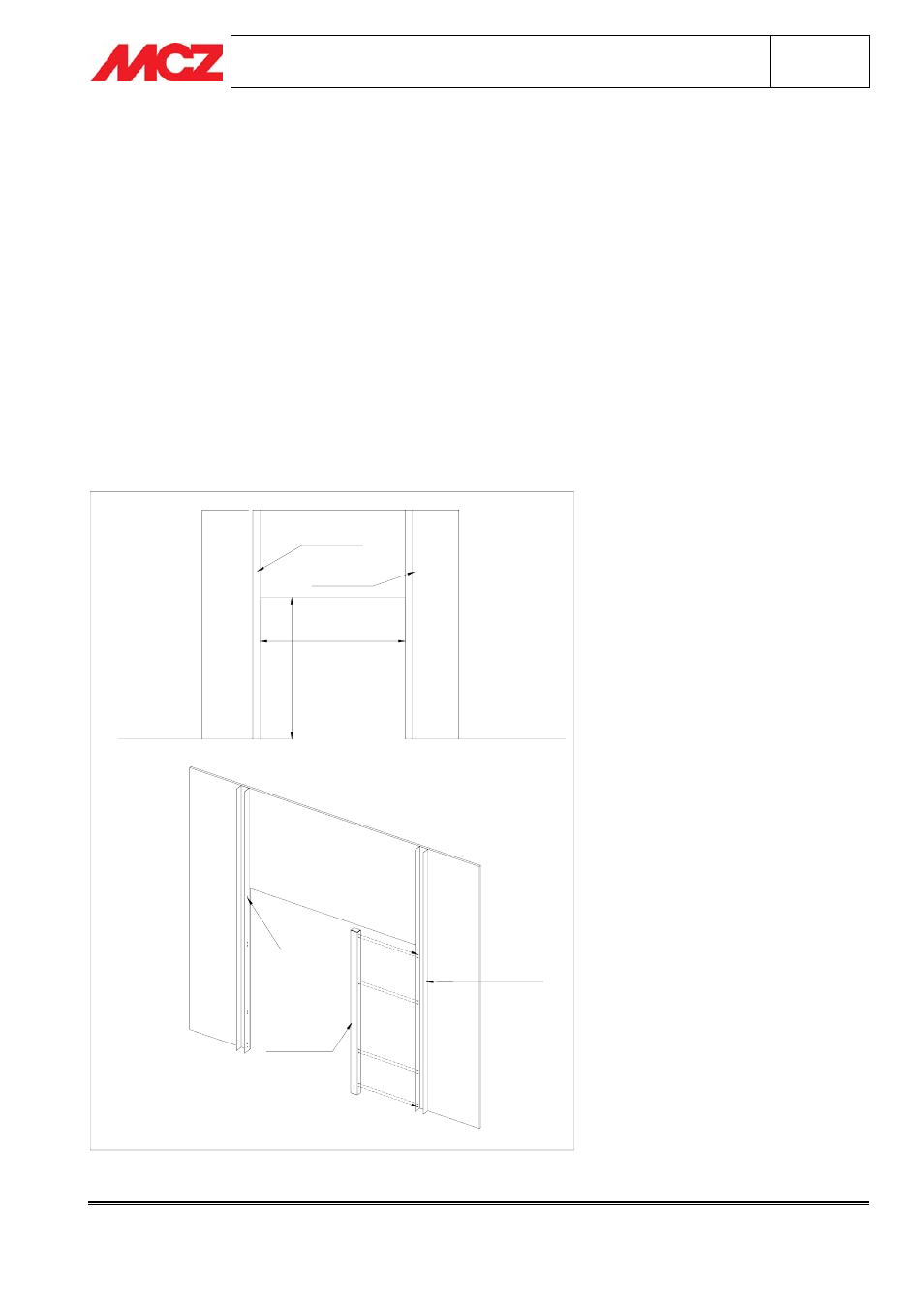

Wurde sie aus feuerfesten Gipskartonpaneelen hergestellt, muss die Zwischenwand mit Metallträgern gerüstet
werden, die bündig mit dem Bohrloch abschließen, vertikal verlegt werden und den Boden berühren (siehe
Zeichnung). Zur erhöhten Sicherheit können auch zwei U-Profile (d.h. insgesamt 4) eingesetzt werden, die
ineinander gesteckt werden.
Die Träger auf der Höhe der Bohrlöcher und der Schlitze im vertikale Träger Klee durchbohren (siehe Zeichnung).
Die Bohrlöcher (D = 5 mm) werden gebraucht, um den mit den Elementen 4 und 5 zusammengebauten
Stahlrahmen Klee zu befestigen.
ANMERKUNG: Es wird empfohlen, die Zwischenwand erst nach Befestigen des Rahmens Klee (siehe
Phase 5) in ihre endgültige Position zu bringen
1
360
1392 (1172)
MONTANTE
ACCIAIO
MONTANTE
ACCIAIO
VISTA POSTERIORE
FORI DA
REALIZZARE
IN OPERA
FOR
ARE
MON
TAN
TE
ACC
IAIO
MONTANTE
ACCIAIO
MONTANTE
VERTICALE
KLEE
