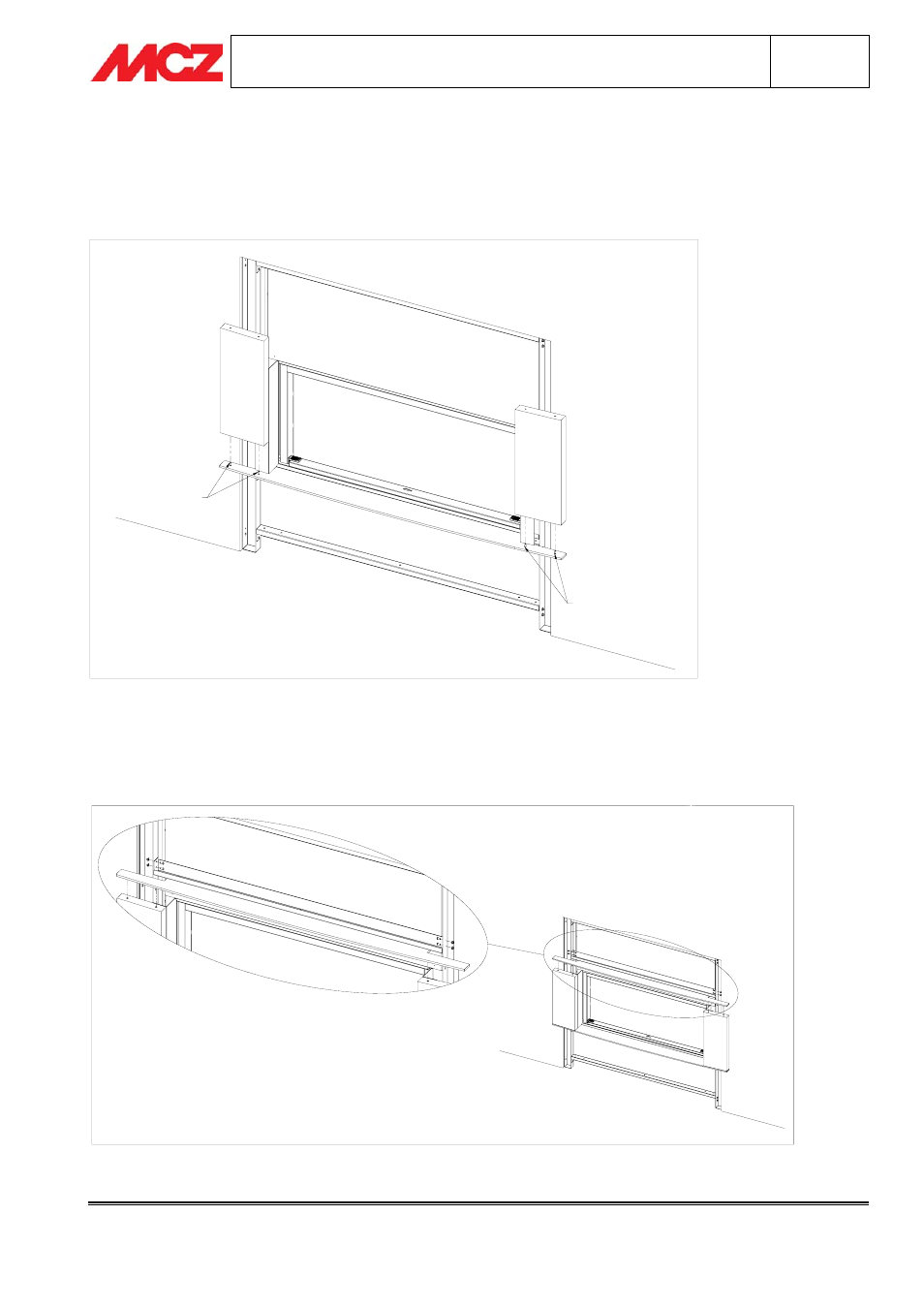

3.8. PHASE 7 – MONTAGE DER SEITEN AUS SCHIEFER (element 7)
Die Seite aus Schiefer so auf die Brennebene stellen, dass die 2 Zapfen des Elements 6 (Brennebene) sich perfekt
in die Bohrlöcher des Elements 6 einfügen.
Jede Seite aus Schiefer muss zur Seite aus schwarz lackiertem Stahl ausgerichtet sein und diese abdecken.
PERNO
PERNO
3.9. PHASE 8 - MONTAGE DER ABZUGSHAUBENHALTERUNG (Element 6)
Das Element 6 (Brennebene/Abzugshaubenhalterung) und das Element 5 (horizontaler Träger Klee) mit den 3
mitgelieferten geflanschten Muttern FD M5 zusammenbauen.
