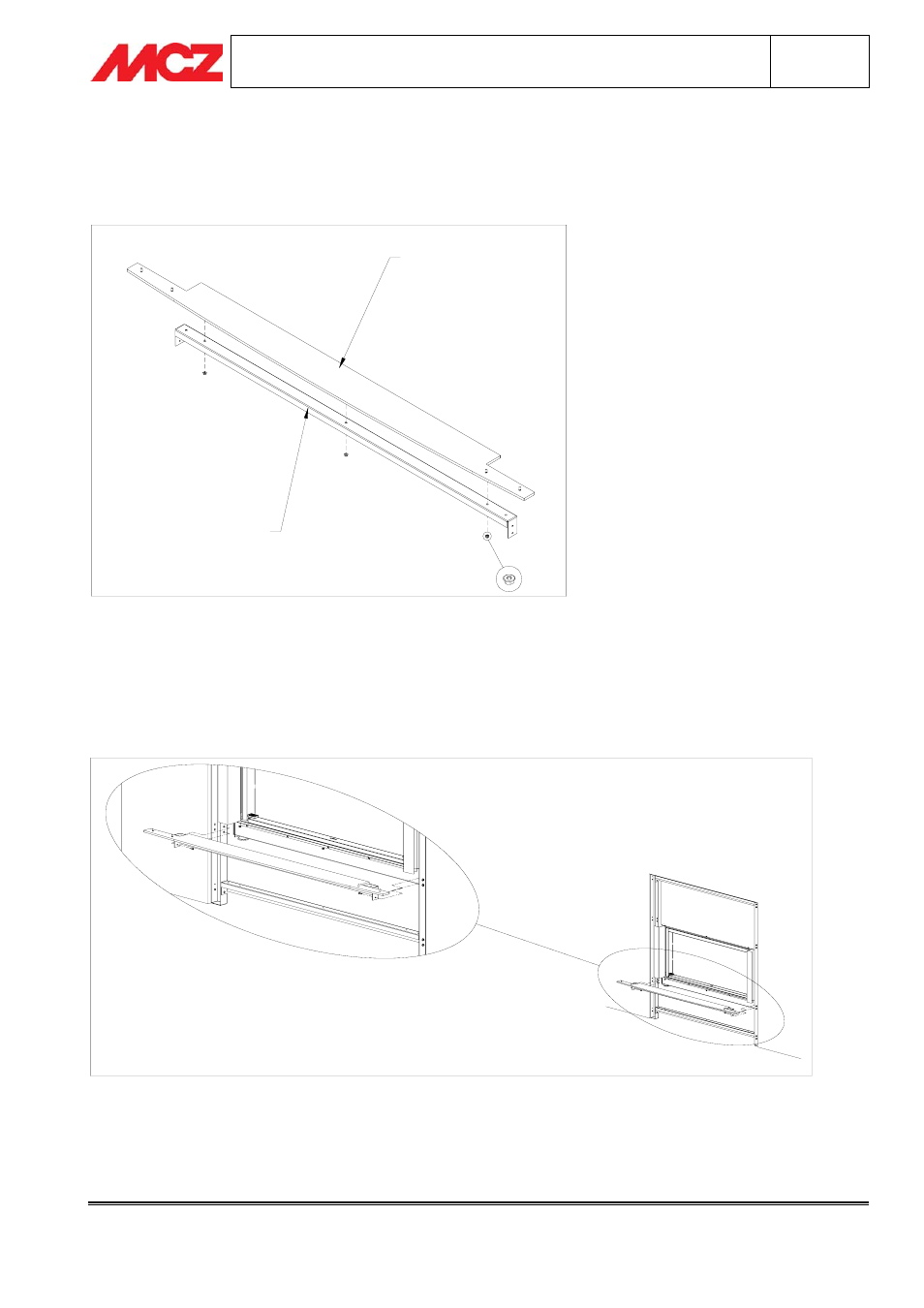

3.7. PHASE 6 - MONTAGE BRENNEBENE (element 6)
Das Element 6 (Brennebene/Abzugshaubenhalterung) und das Element 5 (horizontaler Träger Klee) mit den 3
mitgelieferten geflanschten Muttern FD M5 zusammenbauen.
PIANO FUOCO
(SUPPORTO CAPPA)
MONTANTE
ORIZZONTALE
KLEE
Die (so zusammengebaute) Brennebene direkt unter dem Randabdeckprofil (Element 1) positionieren, so dass
die Bohrlöcher des horizontalen Trägers Klee mit den Schlitzen im Rahmen Klee auf einer Ebene liegen.
Die Brennebene mit je 1 Schraube M5X12 und einer geflanschten Mutter M5 (siehe Zeichnung) pro Bohrloch
befestigen.
Nach Abschluss der Arbeiten müssen die Seiten aus schwarzem Stahl eng an der Brennebene anliegen (bei
Bedarf die Höhe des Heizkamins mithilfe der Füße des Forma Puro millimetergenau einstellen).
