3.5. PHASE 4 - MONTAGE DER SEITLICHEN EINFASSUNGSTEILE LI. UND RE.
(elemente 2 und 3)
Die (li. und re.) seitlichen Einfassungsteile so positionieren, dass sie die Zwischenwand und ihre Innenseite das
Stahlkorpus berühren.
Falls dies nicht bereits in Phase 2 erfolgt ist, die Zwischenwand auf Höhe der Gewindestangen M6 anbohren, und
die beiden (re. und li.) seitlichen Einfassungsteile mithilfe der beiliegenden Schrauben, Scheiben und Muttern
befestigen. Für mehr Sicherheit wird empfohlen, für jede Gewindestange 2 Muttern (Mutter und Gegenmutter) zu
verwenden.
Sicherstellen, dass die drei zusammengebauten Teile eng an der Zwischenwand anliegen und waagrecht und
rechtwinklig zu dieser ausgerichtet sind.

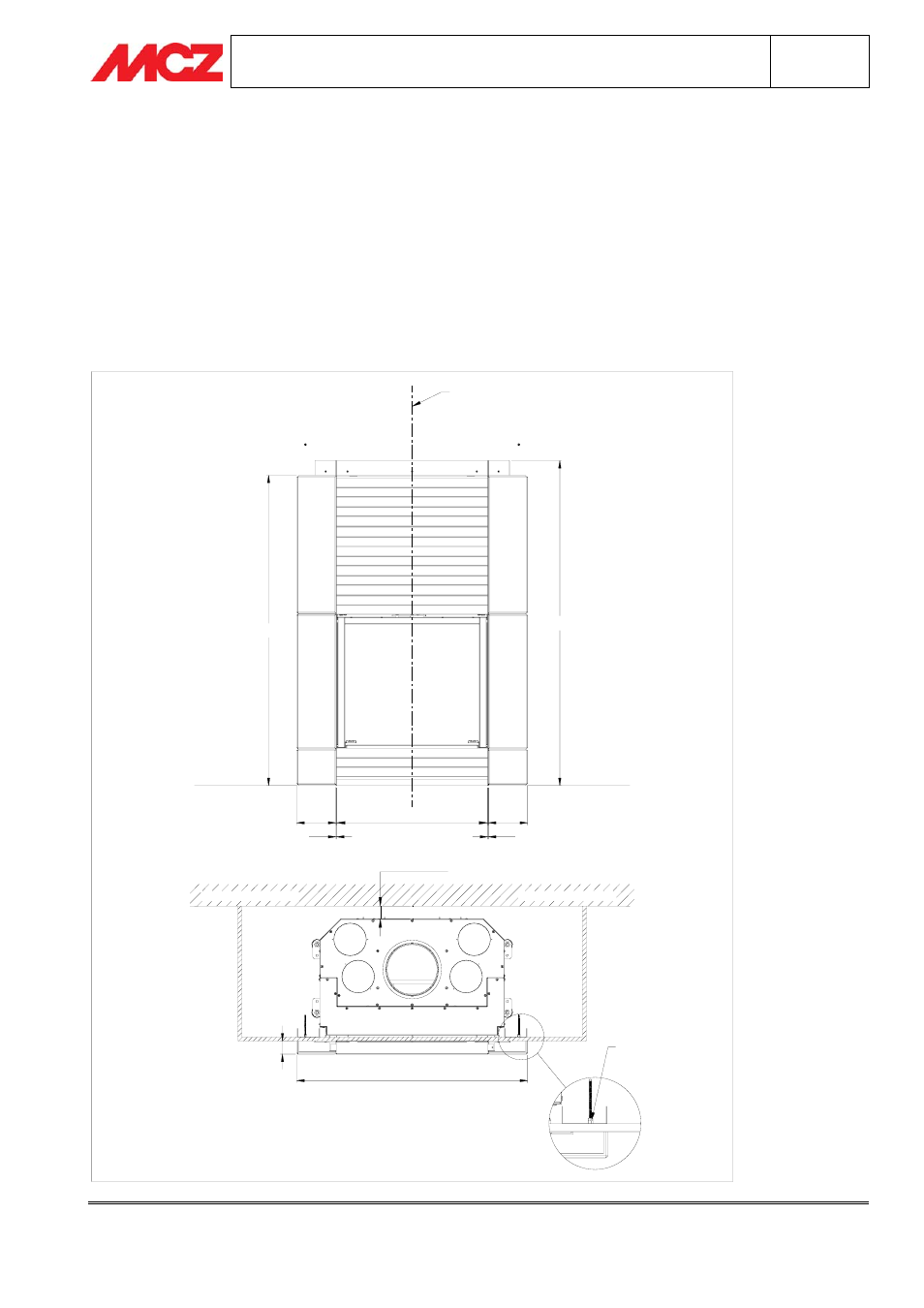

MURO PERIMETRALE
SICUREZZA
DISTANZA DI
MURO PERIMETRALE
ASSE RIVESTIMENTO=
ASSE TERMOCAMINO
694
3
180
180
3
1422
1489
1060
60
FISSAGGIO
DADO-CONTRODADO
