3.4. PHASE 3 - MONTAGE DES STAHLKORPUS (element 1)
ANMERKUNG: MIT ALLEN TEILEN AUS SCHWARZ LACKIERTEM STAHL MIT ROSTEFFEKT
VORSICHTIG UMGEHEN, UM IRREPARABLE KERBEN ODER KRATZER ZU VERMEIDEN.

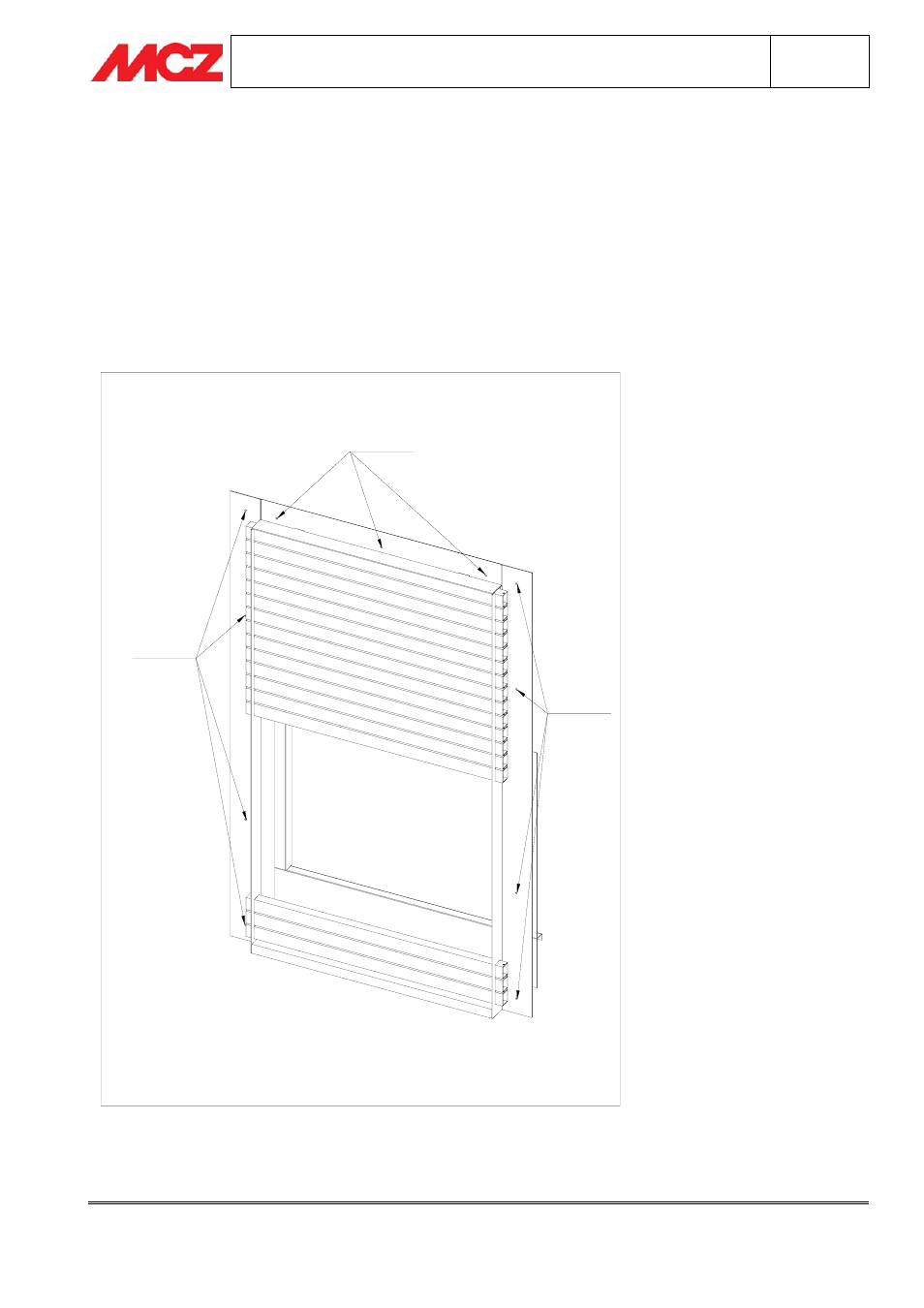

Den Stahlkorpus auf einer Linie mit dem Heizkamin (= Linie der Verkleidung) und 5 mm von diesem entfernt
positionieren. Den Korpus an der Zwischenwand befestigen. Dazu die seitlich und oben gefertigten Bohrlöcher
sowie die beiliegenden Schrauben für Gipskarton 3.9X35 verwenden (sollte die Befestigungswand gemauert sein,
anstelle der Schrauben für Gipskarton entsprechende Dübel verwenden).
Sicherstellen, dass der Korpus eng an der Zwischenwand anliegt und waagrecht und rechtwinklig zu dieser
ausgerichtet ist.
FORO PER
FISSAGGIO
FORO PER
FISSAGGIO
FORO PER
FISSAGGIO
