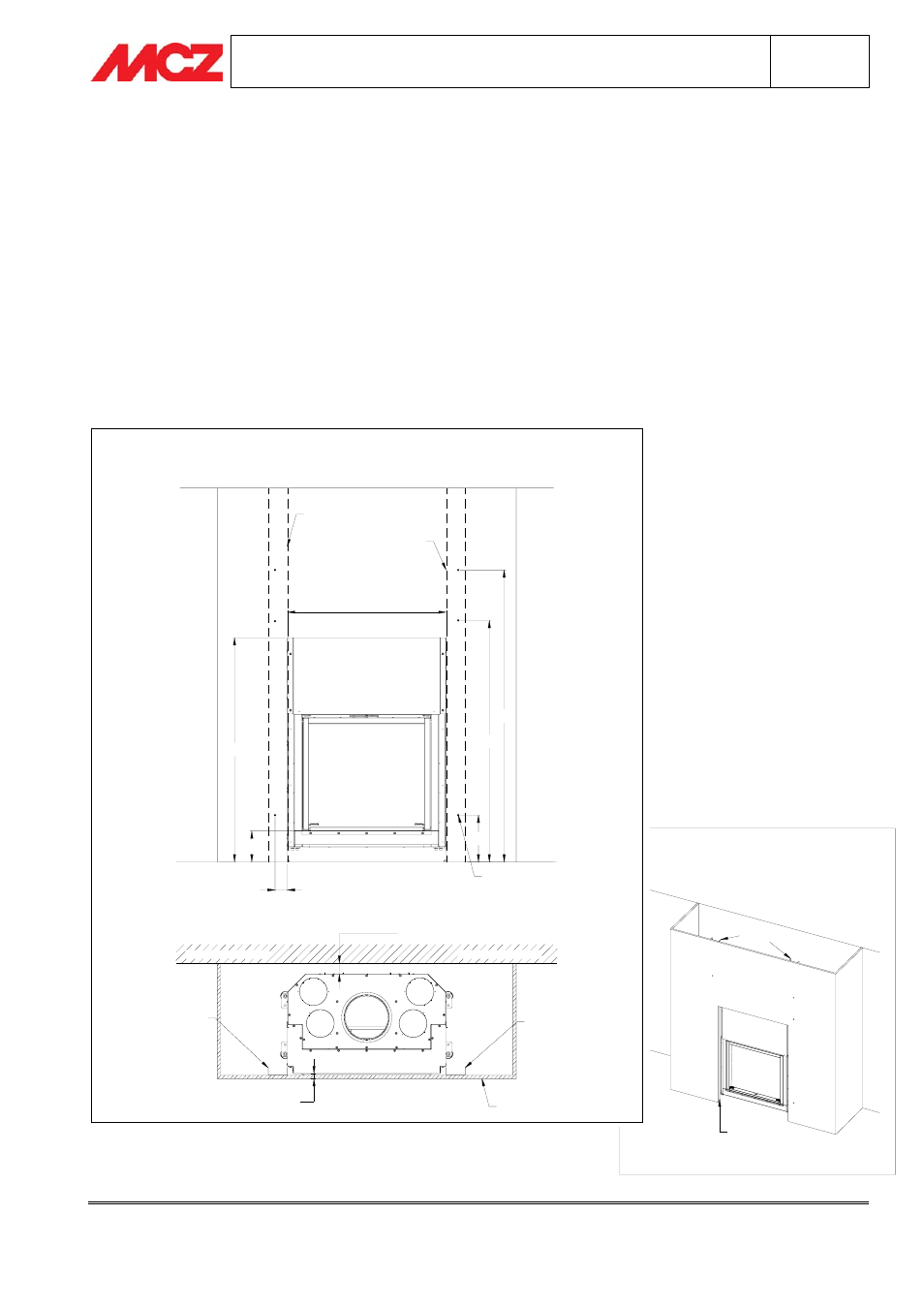

3.3. PHASE 2 – VORBEREITUNG DER ZWISCHENWAND
Bevor mit der Montage der Verkleidung Picasso begonnen wird, muss eine Zwischenwand eingezogen werden:
Diesbezüglich wird empfohlen, vom Heizkamin einen äußeren Abstand von circa 27-30 mm einzuhalten. Dieses
Maß muss in Abhängigkeit von den Elementen 1 (Stahlkorpus), 2 (Seitliche Einfassung li.) und 3 (Seitliche
Einfassung re.) überprüft werden.
An der Vorderseite der Einbauwand eine Öffnung mit den Maßen H = 1200 mm und B = 580 mm anbringen. Die
Zwischenwand mit Metallträgern rüsten, die bündig mit dem Bohrloch abschließen, vertikal verlegt werden und
den Boden berühren. Für mehr Sicherheit können 1+1 Träger pro Seite verwendet werden.
An der Zwischenwand in Höhe der Gewindestangen M6, die auf der Rückseite von jedem Bauteil aus Marmor
vorhanden sind, Bohrlöcher anbringen. Es müssen 6 Bohrlöcher gemacht werden, die wie in der unteren
Abbildung gezeigt angeordnet sein müssen
ANMERKUNG: Die in der Abbildung angegebenen Höhenwerte sind lediglich Richtwerte und müssen
vor Ort überprüft werden
165
1200
65
850
1562
1292
250
MONTANTE
MONTANTE
FORI DA REALIZZARE
SULLA CONTROPARETE
PER FISSAGGIO PICASSO
DISTANZA DI
SICUREZZA
27
MONTANTE
MONTANTE
CONTROPARETE
MURO PERIMETRALE
MURO PERIMETRALE
MONTANTE
MONTANTE
A FILO FORO
