Multi-Contact MA036 Benutzerhandbuch
Seite 4
Advanced Contact Technology
4 / 8
www.multi-contact.com
36
d
36
±
0.05
±
0.
05
ш3
.5
1
2
3
4
5
6
7
8
9
10
=
=
=
72
72
ш2.7
ш2.7
d
d
R3.5
=
=
=
=
72
72
±0.1
±0.1
±0.1
±0.1
±0
.1
±0
.1
1
1
2
3
4

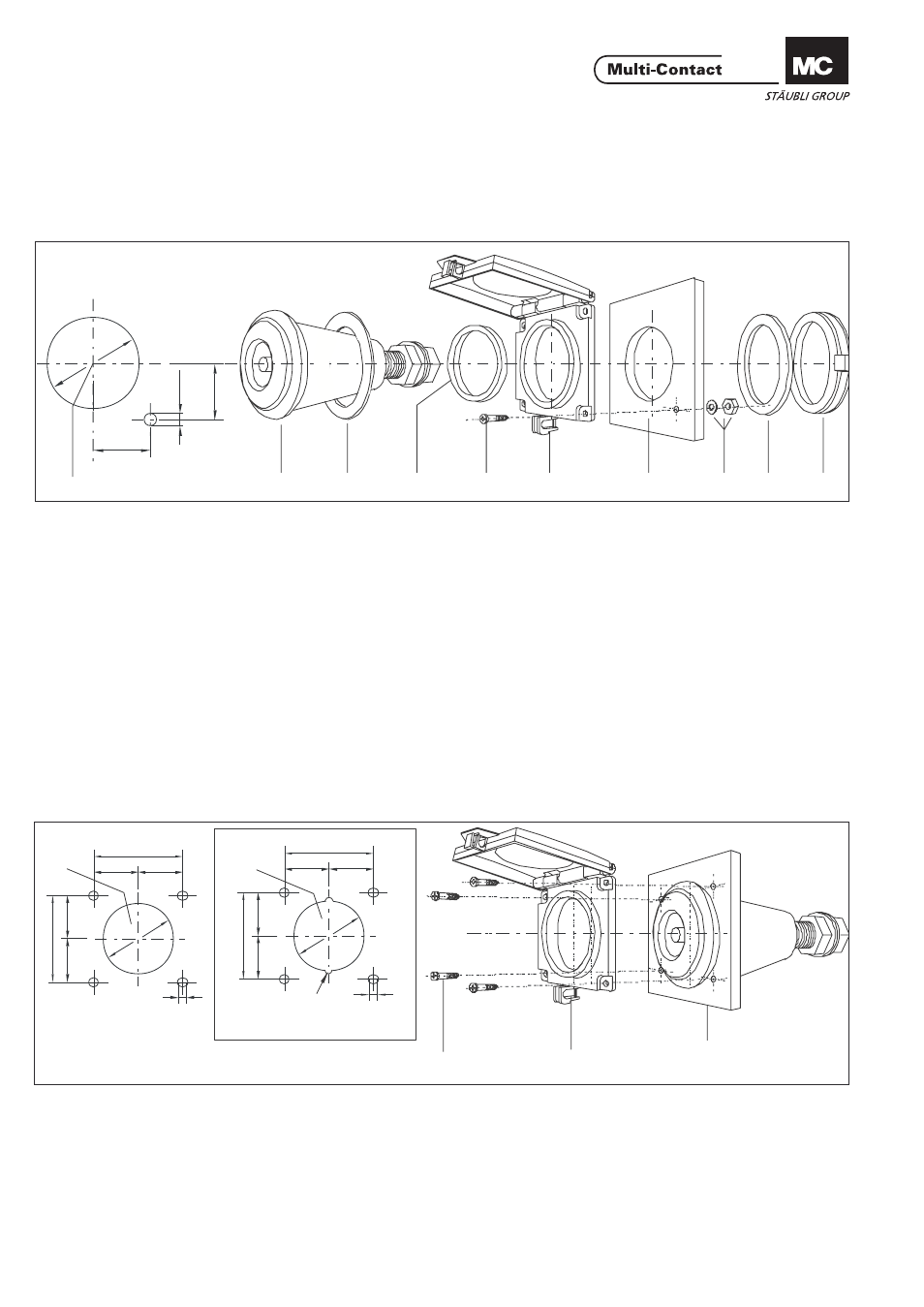

Montage-Variante Nr. 1
Mounting way Nr. 1
Mit Fixierung durch die Befestigungsmutter der Einbaudose
mit Adapter-Ring, und einer Verdrehschutz-Schraube (gilt nicht
für ID/S10BV-C...)
Mounted together with the ring nut of the receptacle with the
corresponding adapter ring and an anti-rotation screw (not
valid for ID/S10BV-C...)
1. Mass d, gemäss Tab. 1, Seite 3 / 8 Einbaudose
2. Einbaudose
3. Flachdichtung
4. Adapter-Ring
5. Zylinderschraube M3
6. Schutzdeckel
7. Fronttafel
8. Mutter M3 + U-Scheibe
9. PUR-Ring
10. Ringmutter der Einbaudose
1. Size d, according to Tab. 1, page 3 / 8
2. Receptacle
3. Flat sealing
4. Adapter ring
5. Screw M3
6. Protective cover
7. Front panel
8. Nut M3 + washer
9. PUR-ring
10. Ring nut of the receptacle
Montage-Variante Nr. 2
(für ID/...16BV-N..., ID/S10BV-C...)
Mounting way Nr. 2
(for ID/...16BV-N..., ID/S10BV-C...)
Fixierung mit 4 selbstschneidenden Schrauben. Nachträgliche
Montage des Deckels möglich. Kein Adapter-Ring notwendig.
Fixation with 4 self-cutting screws. It is possible to assemble
the protective cover subsequently. Adapter rings not required.
1. Mass d, gemäss Tab. 1, Seite 3 / 8
2. Selbstschneidende Schrauben M3
3. Schutzdeckel
4. Fronttafel mit Einbaudose
1. Size d, accroding to Tab. 1, page 3 / 8
2. Self-cutting screws M3
3. Protective cover
4. Front panel with receptacle
