Multi-Contact MA091 - Handbuch (Seite 4)

Advanced Contact Technology
4 / 8 www.multi-contact.com
6
7
8
9
Kabelquerschnitt
Cable cross section
Abisolierlänge
Stripping length
0,5 - 1,6 mm 2 7 -1 mm
50 mm 2 23 mm
70 mm 2 29 mm
95 mm 2 30 mm
120 mm 2 30 mm
Tab. 1
10
Sichtloch
Sight hole
Sichtloch
Sight hole
10a

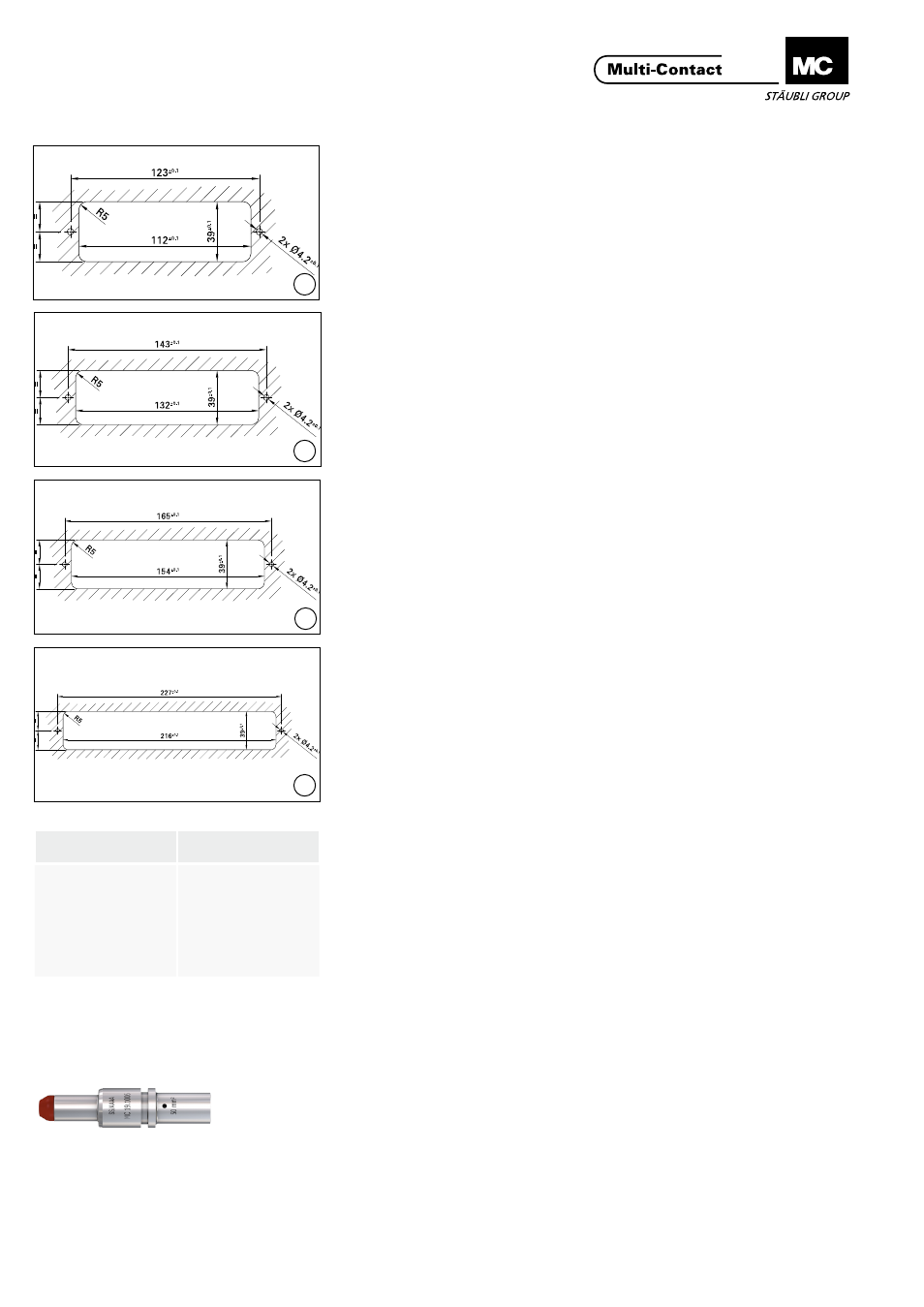

Bohrung der Platte Panel drilling
(ill. 6)
für CT-HE...2-12
Die Befestigungsplatte gemäss neben-
stehendem Bohrplan zuschneiden.
(ill. 6)
for CT-HE...2-12
Prepare the panel as shown in the
drilling plan.
(ill. 7)
für CT-HE...2-12+6-1,6
Die Befestigungsplatte gemäss neben-
stehendem Bohrplan zuschneiden.
(ill. 7)
for CT-HE...2-12+6-1,6
Prepare the panel as shown in the
drilling plan.
(ill. 8)
für CT-HE...2-12+12-1,6
Die Befestigungsplatte gemäss neben-
stehendem Bohrplan zuschneiden.
(ill. 8)
for CT-HE...2-12+12-1,6
Prepare the panel as shown in the
drilling plan.
(ill. 9)
für CT-HE...4-12+12-1,6
Die Befestigungsplatte gemäss neben-
stehendem Bohrplan zuschneiden.
(ill. 9)
for CT-HE...4-12+12-1,6
Prepare the panel as shown in the
drilling plan.
Vorbereitung der Leitung Cable preparation
Kabel auf Länge L abisolieren (siehe
Tab. 1).
Strip the cables to length L
(see Tab. 1).
(ill. 10)
Das Kabel in die Crimphülse einfüh-
ren�
(ill. 10)
Insert the cable into the crimping
sleeve.
Achtung
Angeschlossene Leiter müssen
vor und nach dem Crimpen im
Sichtloch sichtbar sein (ill. 10a).
Attention
Wires must be visible in the sight
hole before and after crimping
(ill. 10a).
