Multi-Contact MA091 - Handbuch (Seite 5)

Advanced Contact Technology
www.multi-contact.com 5 / 8
Kabelquerschnitt
Cable cross section
Selektor Nr.
Selector No.
0,5 mm 2 4
0,75 mm 2 5
1 mm 2 5
1,5 mm 2 6
Tab. 2
11
12

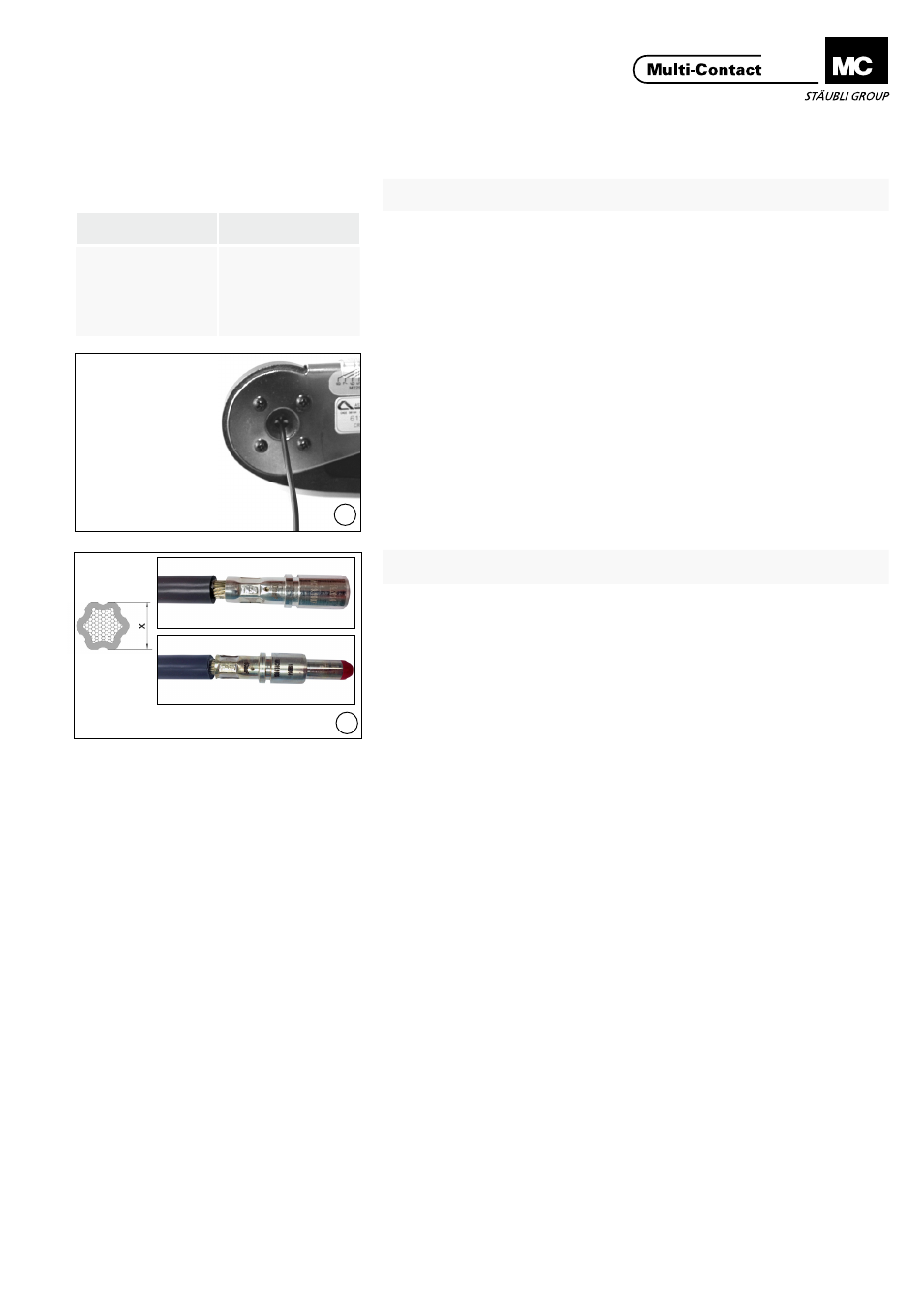

Crimpen der Kontakte Crimping the contacts
1,6 mm Kontakte 1,6 mm contacts
(ill. 11)
Selektor (gemäss Tab. 2) einstellen.
Kontakt vercrimpen
(ill. 11)
Select the selector (according to Tab.
2). Crimp the contact.
12 mm Kontakte 12 mm contacts
(ill. 12)
Kontakt vercrimpen, je nach Quer-
schnitt, siehe Tab. 1, Seite 3/8.
(ill. 12)
Crimp the contact according to Tab. 1,
page 3/8
