Advanced Contact Technology
www.multi-contact.com 3 / 8
1
2
3
4
L1
5
Tab. 1

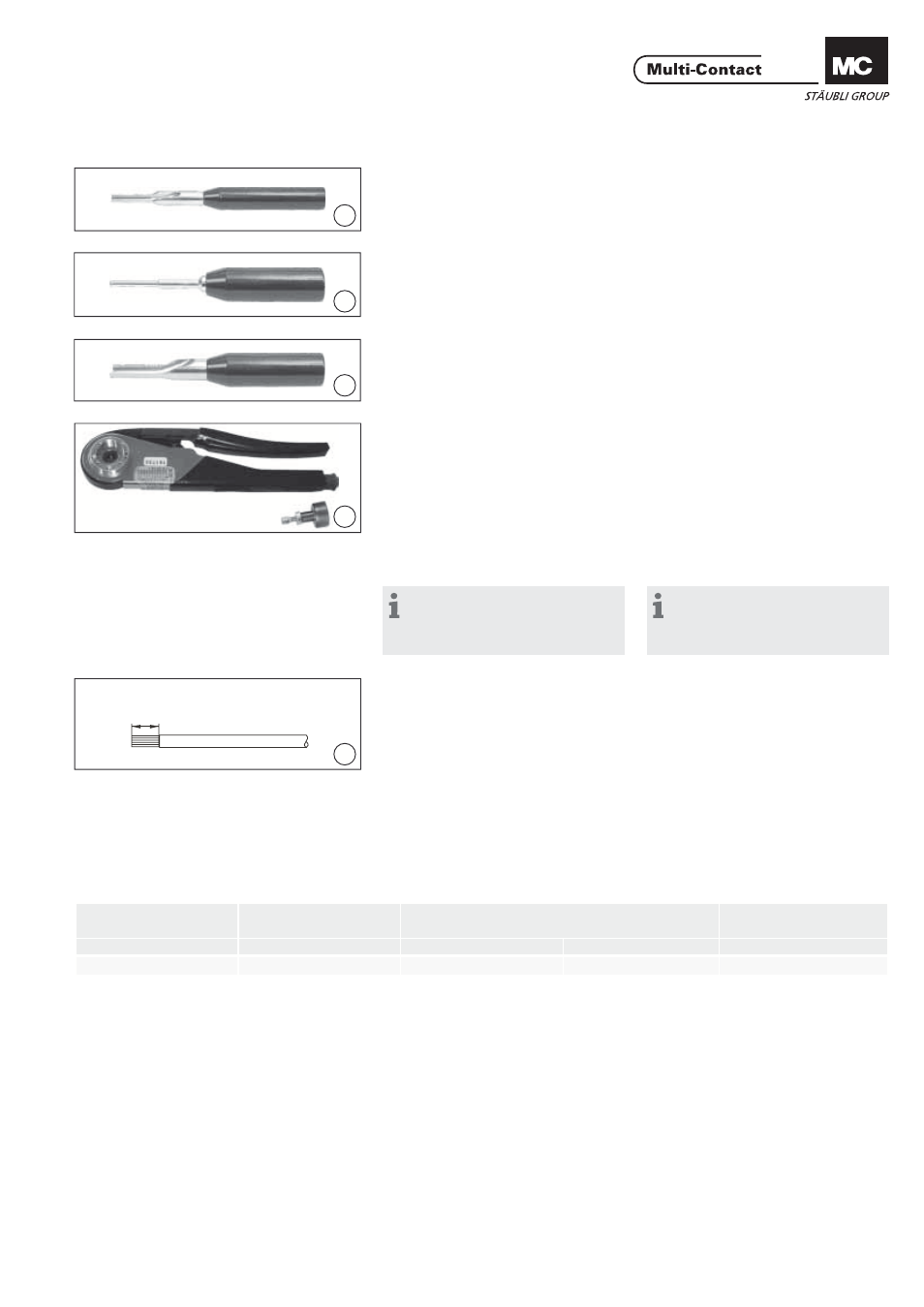

Erforderliches Werkzeug Tools required
(ill. 1)
Einbauwerkzeug Stift/Buchse
ME-WZ3,
Bestell-Nr.: 18.3010 (ill. 1)
Insertion tool pin/socket ME-WZ3,
Order No.: 18.3010
(ill. 2)
Ausbauwerkzeug Buchse MBA-WZ3,
Bestell-Nr.: 18.3011 (ill. 2)
Extraction tool socket MBA-WZ3,
Order No.: 18.3011
(ill. 3)
Ausbauwerkzeug Stift MSA-WZ3,
Bestell-Nr.:18.3012 (ill. 3)
Extraction tool pin MSA-WZ3,
Order No.: 18.3012
(ill. 4)
Crimpzange CT-M-CZ,
Bestell-Nr.: 33.3800
Locator MES-CZ,
Bestell-Nr.: 18.3801
(ill. 4)
Crimping pliers CT-M-CZ,
Order No.: 33.3800
Locator MES-CZ,
Order No.: 18.3801
Vorbereitung der Leitungen Cable preparation
Hinweis:
Es ist darauf zu achten, dass auf
die angeschlossenen Leitungen kein
Zug ausgeübt wird.
Note:
Make sure that no pulling forces
are exerted on the contacts via as-
sembled leads.
(ill. 5)
Zubehörteile z.B. Kabelverschraubung
auf Kabel auffädeln. Der Schrumpf-
schlauch (33.5666) wird über das
Kabel und einen Teil der Isolation
gezogen und aufgeschrumpft (siehe
ill. 7, Seite 4). Einzelleiter abisolieren.
Das Kabel muss beim Einbau in das
Gehäuse von Fall zu Fall angepasst
werden, siehe MA213.
Abisoliermass L1 für Einzelleiter siehe
Tab. 1. (ill. 5)
Place accessories (e.g. cable gland)
on the cable. Push shrink sleeve onto
cable and isolation. Shrink (see ill. 7,
page 4). Strip cable and single con-
ductors.
Dimension L of the cable for instal-
lation in housing has to be adapted
from case to case, see MA213.
Dimension L1 for single conductors,
see Tab. 1.
Nenn-Ø Stift/Buchse
Nominal Ø pin/socket Leiterquerschnitt
Conductor cross section Crimpzange CT-M-CZ
Crimping pliers CT-M-CZ
Abisolierlänge L1
Dimension L1
mm mm2 AWG-No. Selector-No. mm
3 2.5 14 8 8
