Kontrolle der Kontaktmonta-
ge
Checking the contact assem-
bly
(ill. 8)

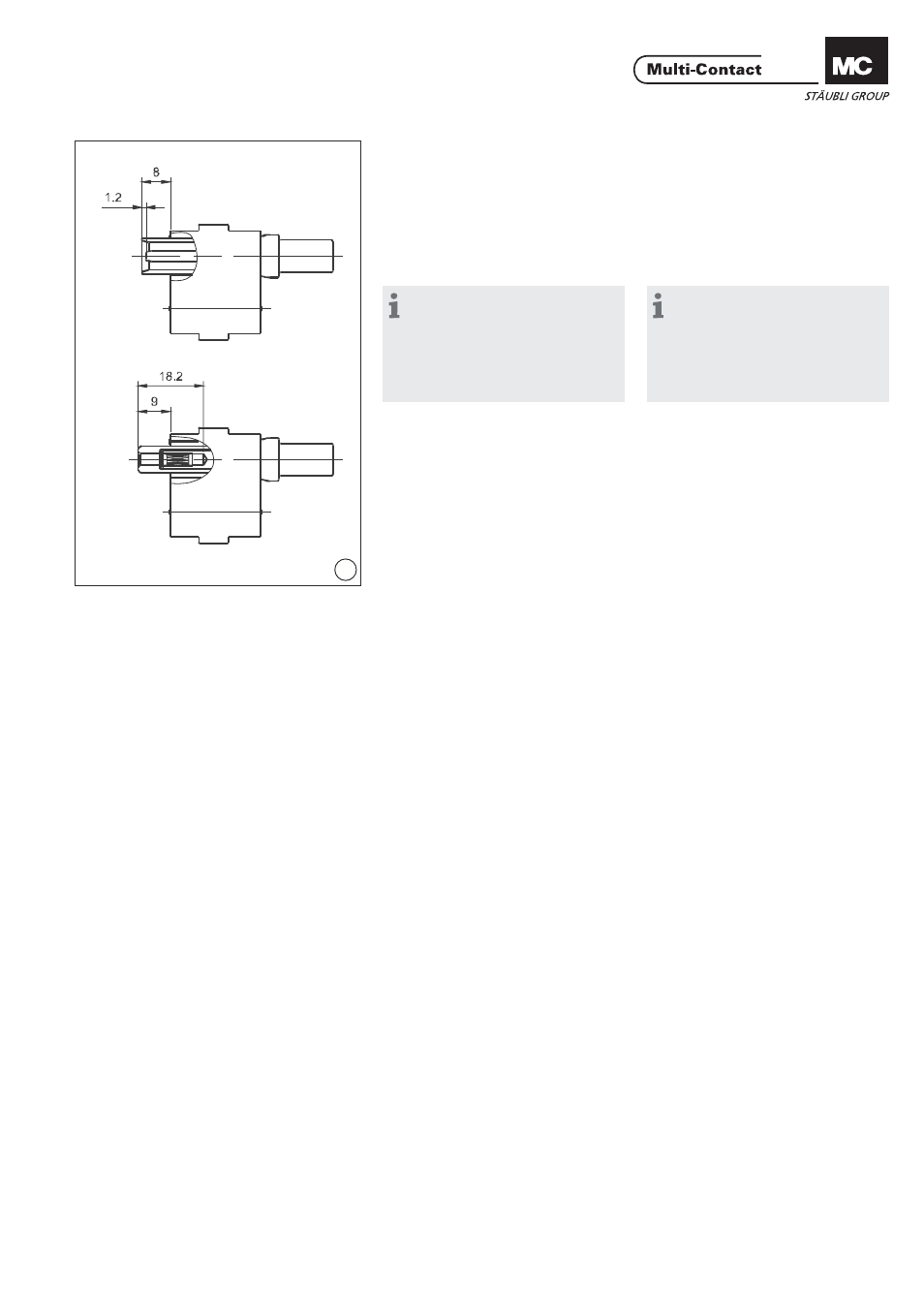

Das richtige Einrasten der Kontakte
muss mit den Massen 1.2mm (Stift)
und 18.2mm (Buchse) an der Isolation
kontrolliert werden.
(ill. 6)
The correct engagement of the
contacts must be checked with the
dimensions 1.2mm (pin) and 18.2mm
(socket).
Hinweis:
Bei Belegungsfehlern oder
Reparaturen werden die Kontakte
von der Steckseite her mit den
entsprechenden Ausbauwerkzeugen
aus den Kontaktträgern herausges-
tossen und neu eingesetzt.
Hinweis:
In the event of pin or socket
assignment errors or repairs the con-
tacts are pushed out of the contact
carriers from the plugging side using
the appropriate extraction tools and
reinserted.
Steckerseite
Pin side
Buchsenseite
Socket side
