Multi-Contact MA306 Benutzerhandbuch
Multi-Contact Relais
Advanced Contact Technology
www.multi-contact.com
1 / 8
Tab. 1
1
2
3
4
5
6
7
8
9
10
MA306 (de_en)
Bedienungsanleitung
MA306 (de_en)
Operating instructions
Elektro-hydraulische Akkucrimpzange
Electric-hydraulic crimping tool
Inhalt
Sicherheitshinweise....................................................................2
Leitung vorbereiten �������������������������������������������������������������������4
Leitung vercrimpen �������������������������������������������������������������������4
Notizen �����������������������������������������������������������������������������������6-8
Content
Safety Instructions ......................................................................2
Cable preparation ����������������������������������������������������������������������4
Cable crimping ��������������������������������������������������������������������������4
Notes ��������������������������������������������������������������������������������������6-8
Einsatz-Typen
Insert types
Bestell-Nr.
Order No.
für Leitungsquerschnitt
for conductor cross section
Anzahl Crimpstellen
Number of crimping points
Prüfmass X (max.)
Control
(ill. 10)
dimension X (max.)
mm
2
AWG
MTB09-16-50
18�3029
16
6
1
7,1
MTB11-25-50
18�3023
25
4
1
8,7
MTB13-35-50
18�3024
35
2(1)
1
10,1
MTB14,5-50-50
18�3025
50
1
1
11,2

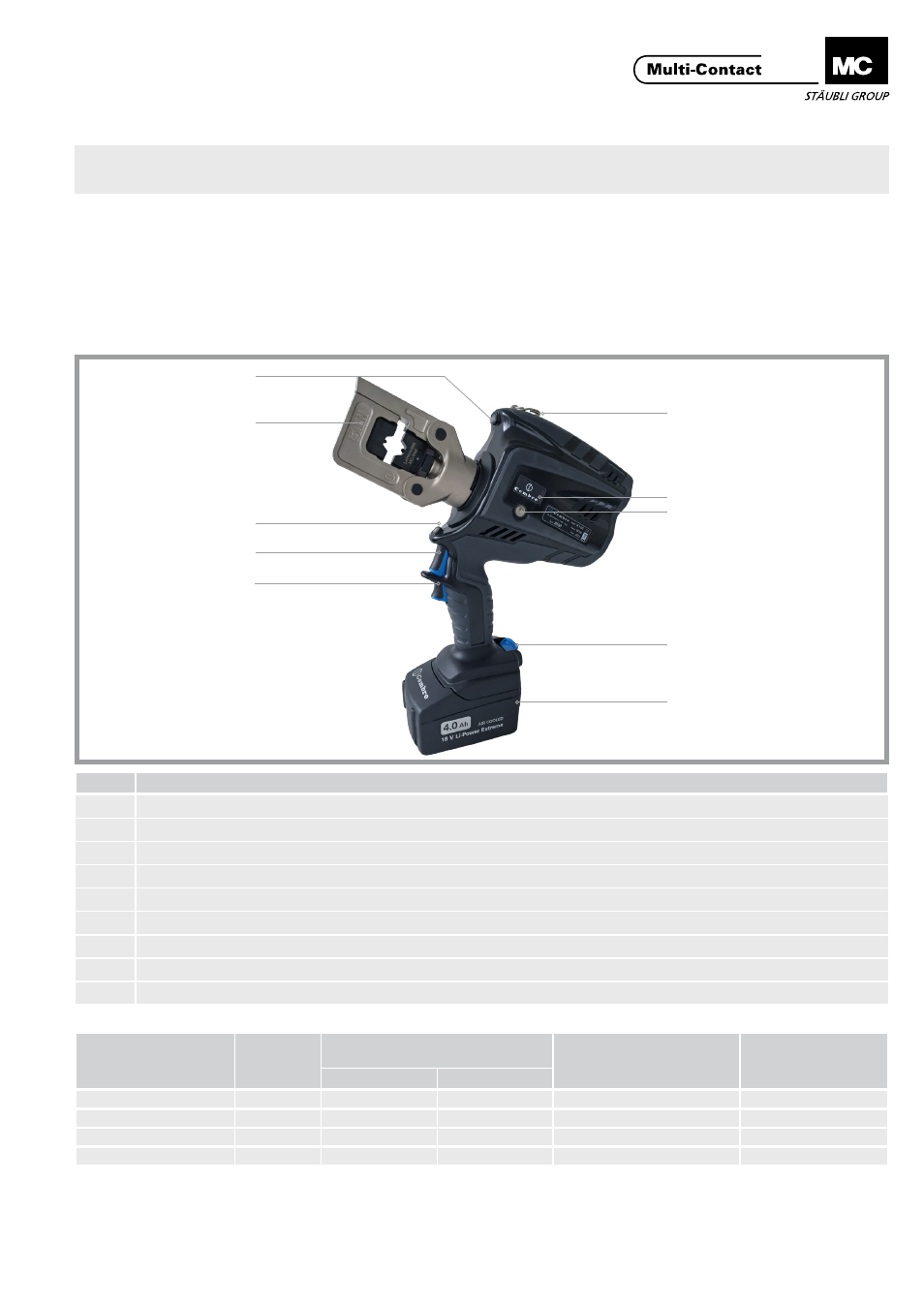

Pos.
Bezeichnung / Description
1 + 3
LED Arbeitslicht / LED worklight
2
Kopf / Head
4
Startknopf / Operating button
5
Druckablassknopf / Pressure release button
6
Akku / Battery
7
Akku Entriegelung / Battery release
8
Menü Wahl Taste / Touch button for menu selection
9
Display
10
Trageriemenring / Rinf for shoulder strap
