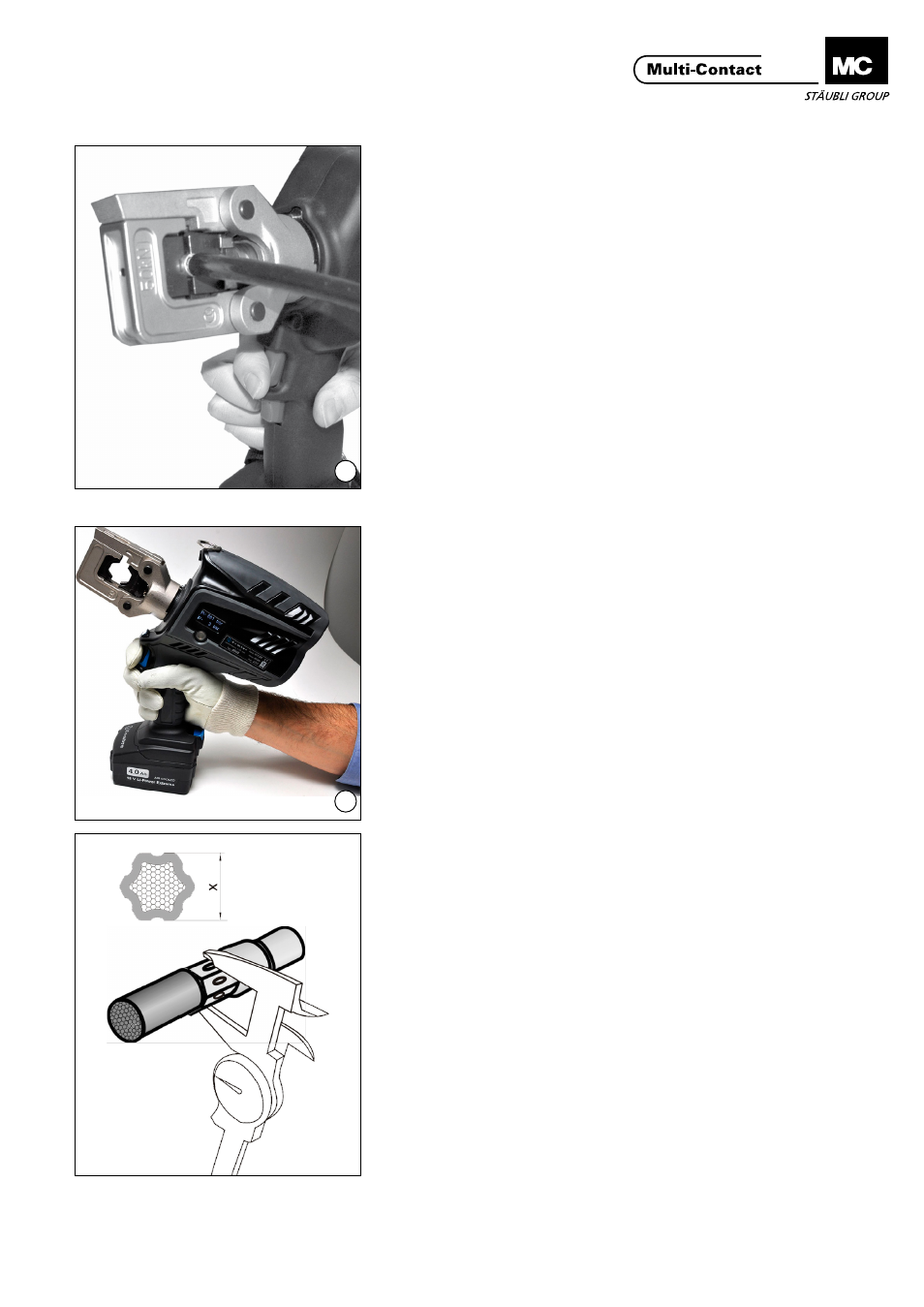

(ill. 8)
Crimphülse vercrimpen, gleichzeitig
die Leitung in der Crimphülse festhal-
ten�
Der Crimpvorgang kann aus Sicher-
heitsgründen bis zum vollständigen
Abschluss nicht unterbrochen wer-
den�
Der Crimpvorgang ist erst beendet,
wenn sich die Zange automatisch mit
einem Klickgeräusch entriegelt und
zurück fährt� Danach können die
Crimpeinsätze zurückgefahren wer-
den�
(ill.8)
Crimp the crimping sleeve while at the
same time holding the wire in place in
the crimping sleeve�
For safety reasons, the crimping
operation cannot be interrupted be-
fore it is fully completed�
The crimping operation is not com-
pleted until the pliers unlock automati-
cally with a clicking sound�
Afterwards, the crimping inserts can
be retracted�
(ill. 9)
Das Zurückfahren der Crimpbacken
erfolgt durch Betätigung des unteren
Tasters der Zange�
(ill. 9)
The crimping insert is reset by press-
ing the lower button of the pliers�
(ill. 10)
MC empfiehlt für Kabelklasse 6 pro
Crimpstelle 3 mal zu Crimpen, d�h�
jeweils nach einer Crimpung die Crim-
phülse um 60° zu drehen�
Ill� 10 zeigt eine Crimpstellen mit
jeweils 3 Crimpungen�
(ill. 10)
MC recommends for cable class 6,
crimping 3 times per crimping point,
i�e� rotating the crimp sleeve by 60°
after each crimping operation�
ill� 10 shows a crimping points with 3
crimps each�
Crimpung anhand des Prüfmasses (X),
siehe Tab� 1, Seite 1/4 kontrollieren�
Check crimping according to control
dimension X, see Tab� 1, page 1/4�
Hinweis:
Beachten Sie auch die mitgeliefer-
te Cembre Bedienungsanleitung.
Note:
Observe also the Cembre opera-
tion instructions supplied with the
plier.
Prüfmass X
Control dimension X
