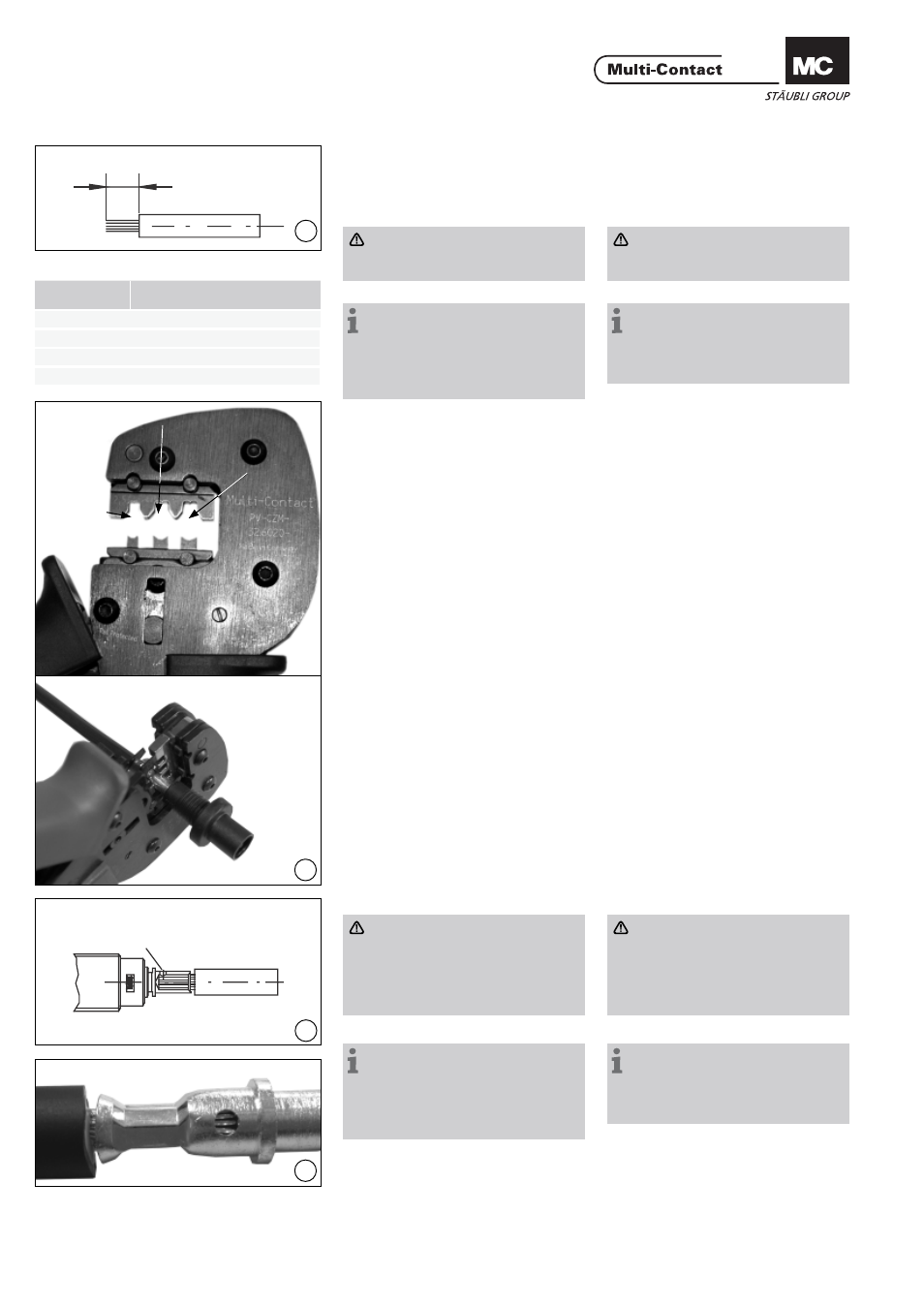

Vorbereitung der Leitung Cable preparation
(ill. 6 / Tab. 1)
Leitung abisolieren.
Länge gemäss Tab. 1
Achtung:
Schneiden Sie beim Abisolieren
keine Einzeldrähte ab!
(ill. 6 / Tab. 1)
Strip cable insulation.
Length according Tab. 1
Attention:
Take care not to cut individual
strands.
Hinweis:
zur Bedienung der Abisolierzange
PV-AZM... sowie zum Auswechseln
von Messersätzen entnehmen Sie bit-
te der Bedienungsanleitung MA267
auf www.multi-contact.com
Note:
for directions on the operation of
stripping pliers PV-AZM... and chang-
ing blade sets, see operating instruc-
tion MA267 at www.multi-contact.com
Crimpanschlüsse Crimp connections
Für den Leiteranschluss an die
Crimphülsen der PV-Steckverbinder
empfehlen wir, das Crimpwerkzeug
einzusetzen. For the connection of the conductors
to the crimping sleeves of the PV plug
connectors, we recommend using the
stated crimping tools.
Crimpen Crimping
mit Crimpzange PV-CZM-16100A with crimping pliers
PV-CZM-16100A
Entfernen Sie den Locator. Remove the locator.
(ill. 7)
Legen Sie das Metallteil von Buchse
oder Stecker in die Führung für den
entsprechenden Querschnitt ein. Le-
gen Sie das Kabel von links ein! (ill. 7)
Place the metal part of the female
or male coupler in the guide for the
appropriate cross section. Insert the
cable from the left.
(ill. 8)
Achtung:
Alle Drähte der Litze müssen
sauber in der Bohrung eingeführt
und im Sichtloch Q sichtbar sein.
Der Abstand max. 1mm darf
nicht überschritten werden.
Schliessen Sie die Crimpzange ganz.
(ill. 8)
Attention:
All strands of the wires must be
correctly inserted into the bore
hole and visible in sight hole Q.
The max. distance of 1mm must
not be exceeded.
Completely close the crimping tool.
Hinweis:
zum Auswechseln der Locators
sowie der entsprechenden Crim-
peinsätze entnehmen Sie bitte der
Bedienungsanleitung MA251 auf
www.multi-contact.com
Note:
for the replacement of the loca-
tor and the corresponding crimping
inserts, please see MA251 at
www.multi-contact.com
(ill. 9)
Kontrollieren Sie die Vercrimpung
visuell. (ill. 9)
Visually check the crimp.
Tab. 1
Typ
Type Länge L (mm)
Length L (mm)
PV-BP3/4 6 – 7,5
PV-SP3/4 6 – 7,5
PV-BP3/6 8,5 – 9,5
PV-SP3/6 8,5 – 9,5
