B
EREICH DER
M
ESSANZEIGEN
Auf dem Display können nacheinander die wichtigsten Messungen bezüglich der USV-Einheit angezeigt werden.
Beim Einschalten der USV-Einheit zeigt das Display den Wert der Netzspannung an.
Um zu einer anderen Anzeige zu wechseln, die Taste “SEL“ mehrmals drücken, bis die gewünschte Anzeige erscheint.
Im Fall des Vorkommens einer Störung bzw. eines Alarms (FAULT) oder eines Ausfalls (LOCK) wird auf dem Display
automatisch der Typ und der Code des entsprechenden Alarms angezeigt.

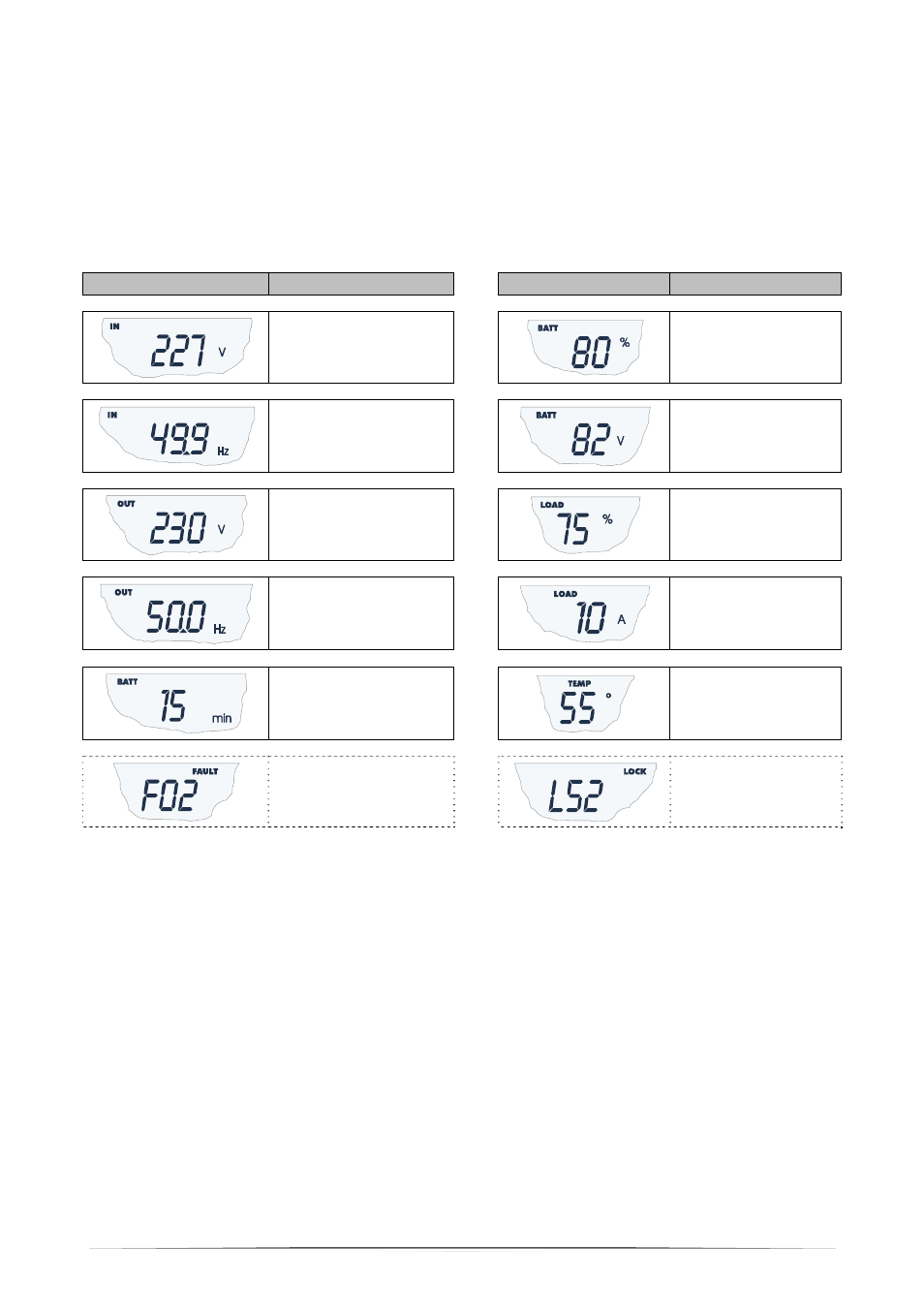

Nachfolgend sind einige Beispiele aufgeführt:
GRAPHIK-BEISPIEL
(1)
BESCHREIBUNG
GRAPHIK-BEISPIEL
(1)
BESCHREIBUNG
Netzspannung
Prozentsatz der
Batterieladung
Netzfrequenz
Gesamtspannung der
Batterien
Ausgangsspannung der
USV-Einheit
Prozentsatz der
angelegten Last
Frequenz der
Ausgangsspannung
Von der Last
aufgenommener Strom
Verbliebene
Batterieautonomie
Temperatur der Kühlung
der internen Elektronik
der USV-Einheit
Störung / Alarm
(2)
: Es wird
der entsprechende Code
angezeigt
Blockierung
(2)
: Es wird
der entsprechende Code
angezeigt
(1)
Die in den Abbildungen abgebildeten Werte sind reine Richtwerte.
(2)
Die Codes von FAULT bzw. LOCK können nur angezeigt werden, wenn sie aktuell aktiv sind (Vorliegen einer
Störung bzw. eines Alarms oder eines Ausfalls).
