KLEMMENLEISTE DER FERNBEDIENUNG
Die Klemmenleiste der Fernbedienung gestattet die Implementation der Funktion REPO (Remote Emergency Power Off)
sowie die Fernbedienung zum Ein- und Ausschalten des USV-Gerätes.
Die USV wird von Werk mit den kurzgeschlossenen R.E.P.O Klemmen geliefert. Für eine eventuelle Installation den
Kurzschluss aufheben und sich normal an den geschlossenen Kontakt der Sperrvorrichtung anschließen.
Im Notfall, wird durch Einwirken auf die Sperrvorrichtung der Steuerbefehl R.E.P.O. geöffnet
Achtung: Bevor die USV wieder eingeschaltet wird, die Sperrvorrichtung zurücksetzen.
Die Schaltung der Klemmenleiste der Fernbedienung wird über Schaltkreise des Typs SELV selbst versorgt. Eine
externe Stromversorgung wird daher nicht benötigt. Wenn ein Kontakt geschlossen wird, ist eine Höchstspannung von
15mA im Umlauf.
Alle Verbindungen mit der Klemmenleiste der Fernbedienung werden über ein Kabel hergestellt, das eine Verbindung
mit Doppelisolierung gewährleistet.

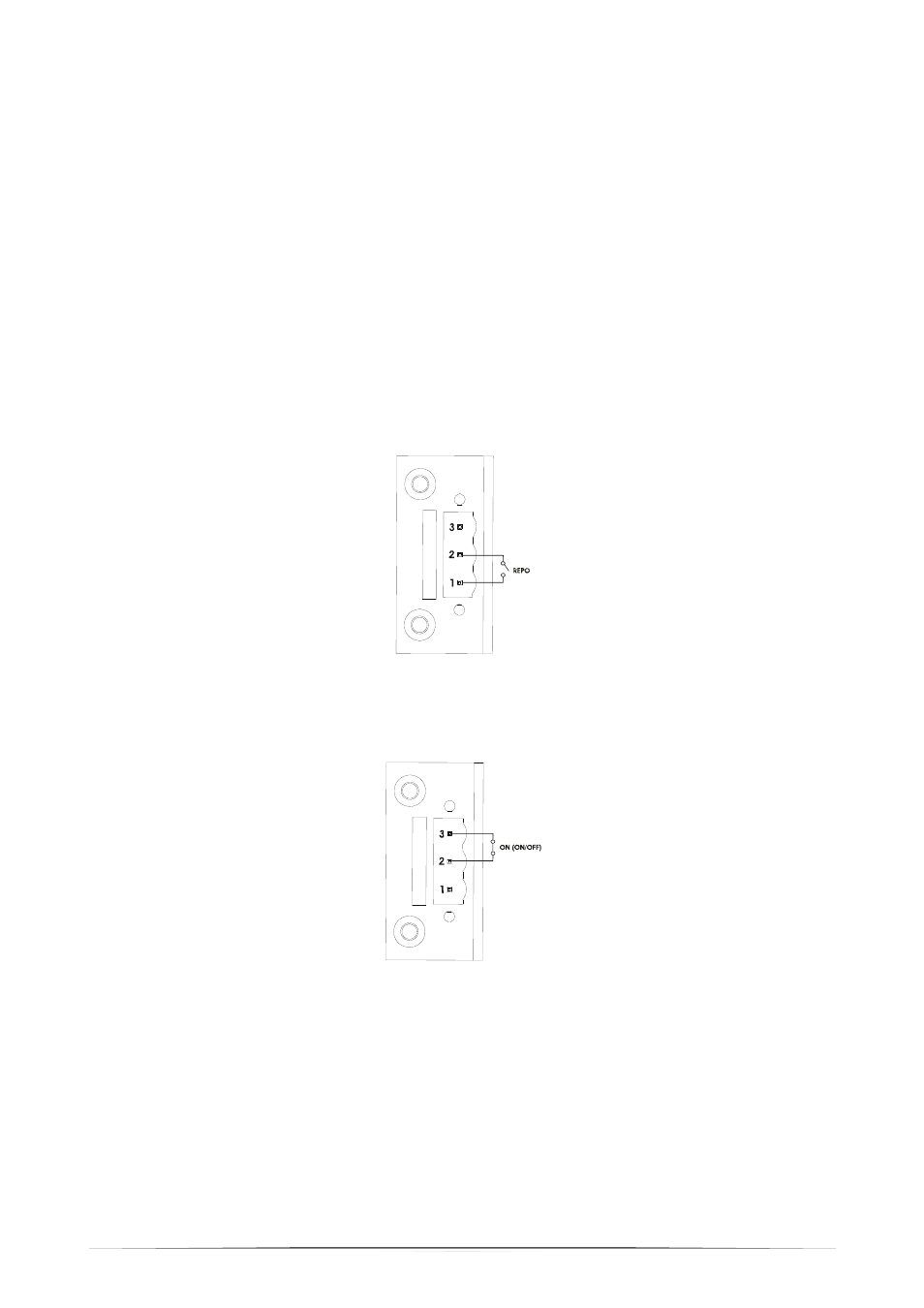

Verbindungslogik:
•
PIN 1-2 REPO
Diese Funktion wird durch Öffnen des Kontakts aktiviert.
•
PIN 2-3 REMOTE ON, REMOTE ON/OFF
Diese Funktion wird durch Schließen des Kontakts aktiviert.
Grundeinstellung REMOTE ON, konfigurierbar auch als REMOTE ON/OFF mittels der Software UPSTools
