Seite 22: Nschluss, Ommunication
22
K
OMMUNIKATIONS
-P
ORTS
Auf der Rückseite der USV-Einheit (siehe Ansichten der UPS) befinden sich folgende Kommunikations-Ports:
• RS232-Anschluss
• USB-Anschluss
•
Erweiterungs-Steckplatz für zusätzliche Kommunikationssteckkarten
RS232-A
NSCHLUSS

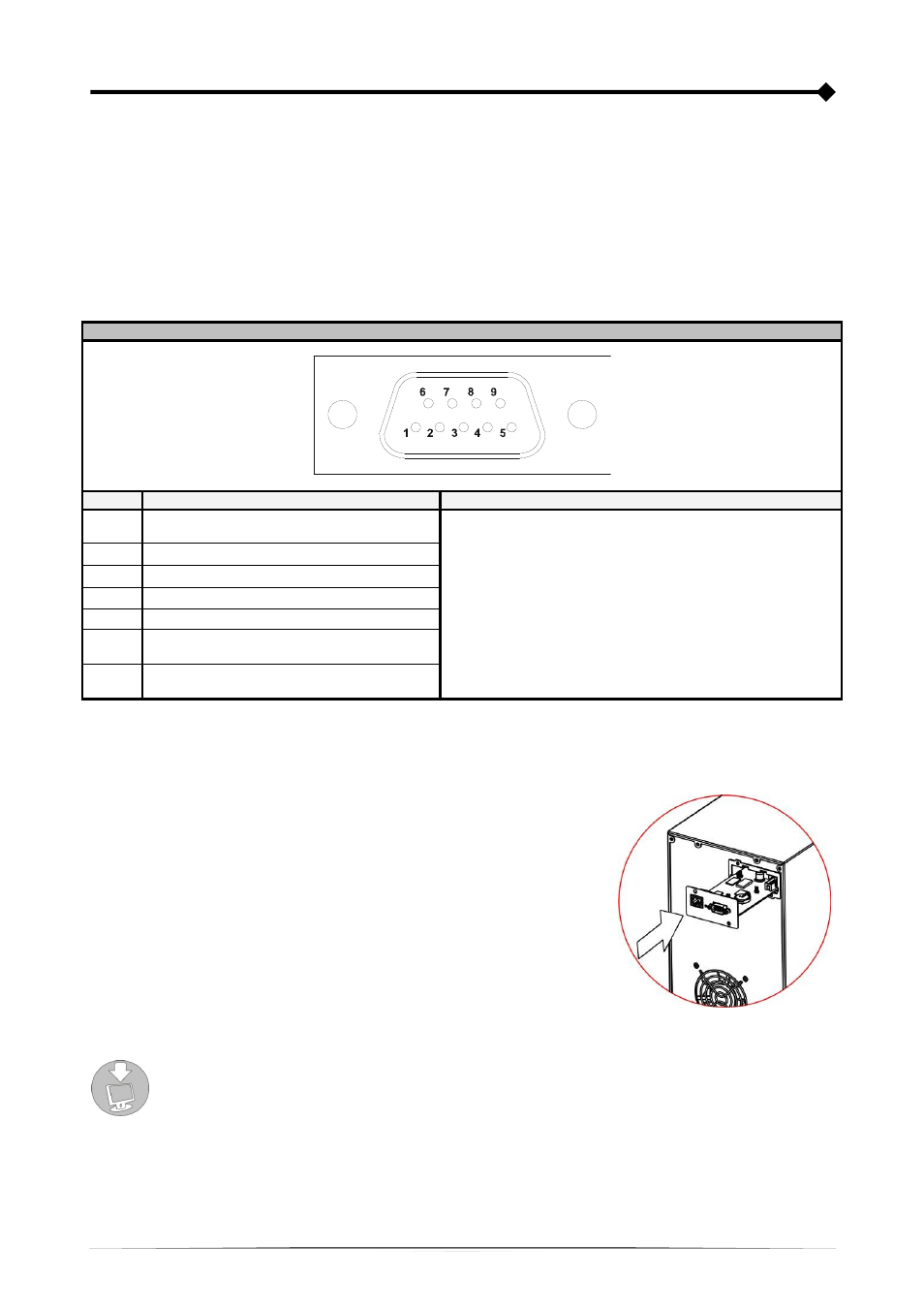

RS232-ANSCHLUSS
PIN #
SIGNAL
ANMERKUNGEN
Programmierbarer Ausgang *:
[Voreingestellt: USV blockiert]
1
2
(*) Optisch isolierter Kontakt max. +30Vdc / 35mA.
Diese Kontakte können über eine entsprechende Software
an andere Ereignisse gebunden werden
TXD
3 RXD
5
GND
6
DC-Versorgung (Imax = 20mA)
Für weitere Informationen zu den Schnittstellen mit der USV
nehmen Sie Bezug auf das entsprechende Handbuch
Programmierbarer Ausgang *:
[Voreingestellt: Voralarm für leere Batterien]
8
Programmierbarer Ausgang *:
[Voreingestellt: Batteriebetrieb]
9
C
OMMUNICATION
S
LOT
Die USV verfügt über einen Steckplatz für optional einsetzbare
Kommunikationskarten (siehe nebenstehende Abbildung). Auf diese Weise
kann das Gerät unter Verwendung der wichtigsten
Kommunikationsstandards kommunizieren.
Einige Beispiele:
• Zweiter Kommunikationsport RS232 und USB
• Serieller
Verdoppler
• Netzkarte Ethernet mit TCP/IP, HTTP und SNMP Protokoll
• Karte für Protokollwandler JBUS / MODBUS
• Karte für Protokollwandler PROFIBUS
• Karte mit isolierten Relais-Kontakten
Um festzustellen, ob weitere Zubehöre erhältlich sind, konsultieren Sie unsere Webseite.
