ROCKINGER RO 825 B - Handbuch (Seite 10)

ROCKINGER
Member of JOST-World
07.2013
ZDE19901713D
10
RO  825B

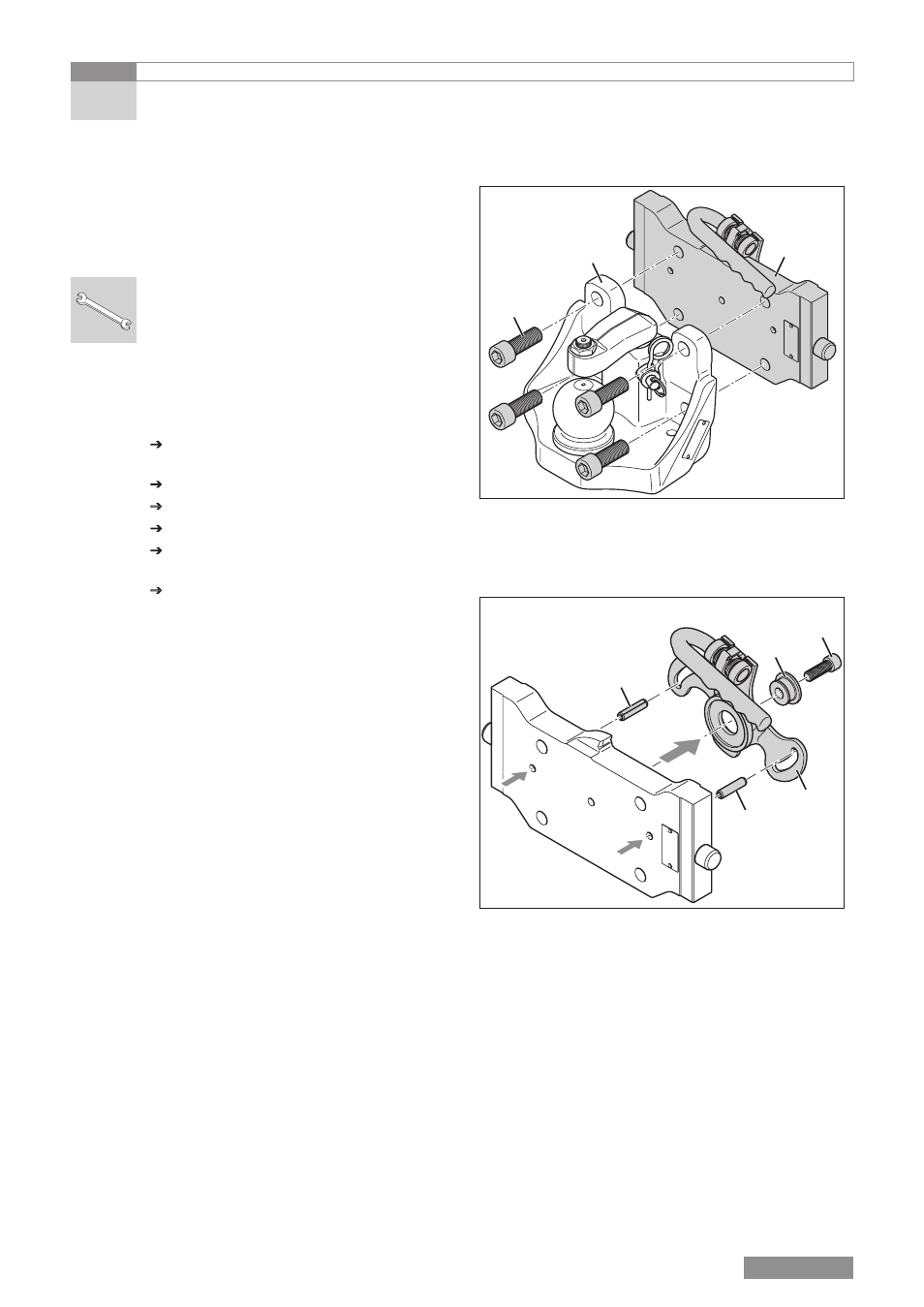

[8] A Kugelkupplung
B Kupplungsträger
C Schrauben
Voraussetzungen
– Kugelkupplung aus Anhängebock aus-
gebaut
WeRkzeuge:
– Sechskantschraubendreher 17 mm
– Sechskantschraubendreher 10 mm
– Hammer
– dorn 9 mm
Demontage
 Kugelkupplung [8A] und Kupplungsträ-
ger [8B] vor Herunterfallen sichern
 4 Schrauben [8C] entfernen
 Schraube [9A] mit Buchse [9B] entfernen
 Kurvenscheibe [9C] abnehmen
 Einbaulage der Spannstifte [9D] merken
und mit Dorn austreiben
 Arretierbolzen [10A] und Federn [10B]
entnehmen
3.3 Kupplungsträger
3 Reparaturarbeiten
C
B
[9] A Schraube
B Buchse
C Kurvenscheibe
D Spannstifte
A
A
B
C
D
D
