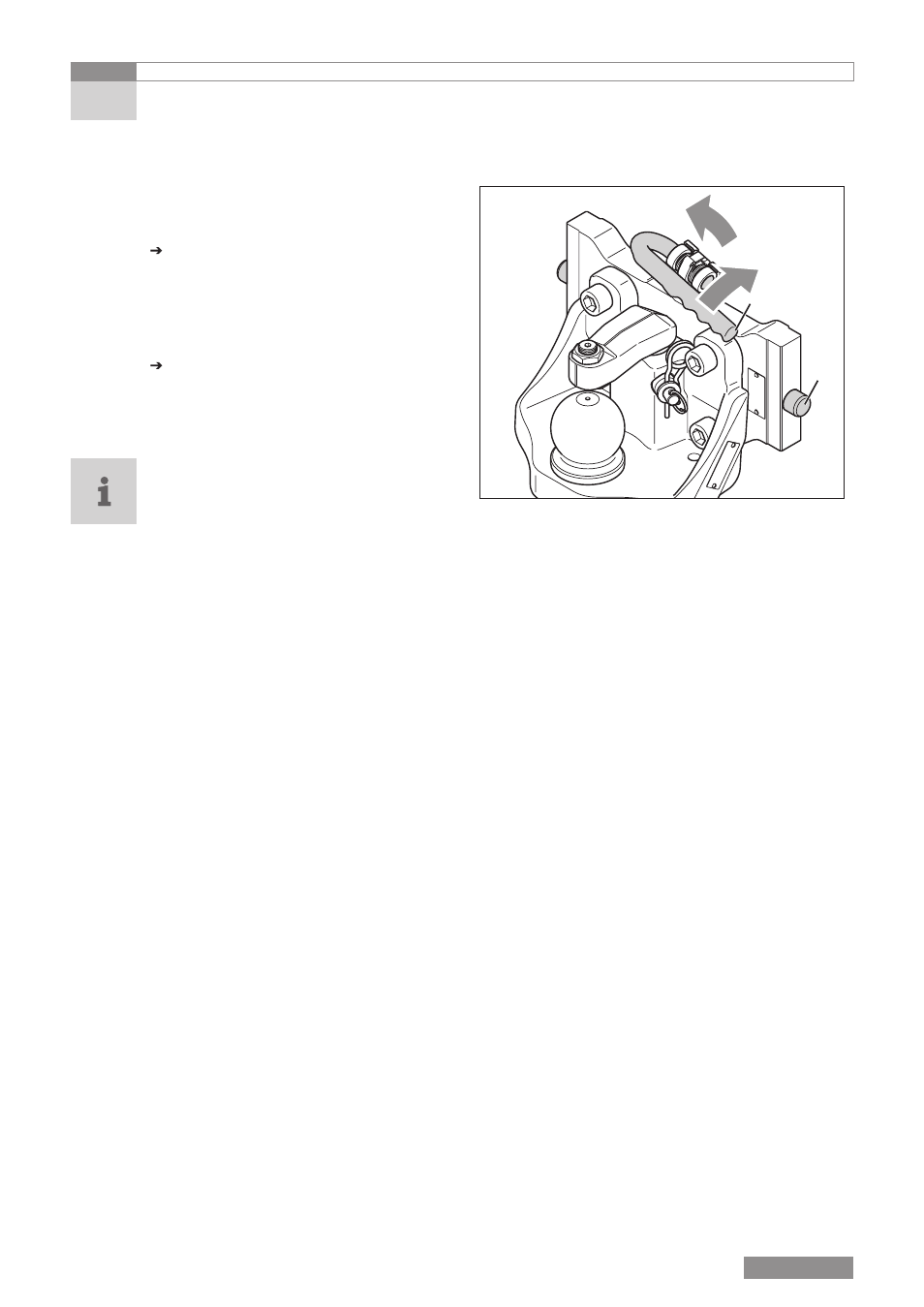

[12] A Handgriff der Kurvenscheibe
B Arretierbolzen
3.4 Funktionsprüfung Kupplungsträger
3 Reparaturarbeiten
Funktionsprüfung
Vorgehensweise
 Handgriff [12A] der Kurvenscheibe zuerst
nach oben schwenken und dann nach
links drücken
– Die Arretierbolzen [12B] ziehen sich
dabei nach innen, mindestens bündig zur
Gehäusekante, zurück
 Handgriff loslassen
– Die Kurvenscheibe muss automatisch in
ihre Ausgangsstellung zurückgehen. Die
Arretierbolzen schieben sich dabei eben-
falls wieder automatisch nach aussen.
HinWeiS
Die Kurvenscheibe ist gegen unbeabsichtig-
tes Verschieben gesichert. Der Handgriff an
der Kurvenscheibe darf sich in gesicherter
Stellung nur ca. 4 mm in Öffnungsrichtung
bewegen lassen!
A
B
