RO  825B 3 Reparaturarbeiten
3.2 Kugel

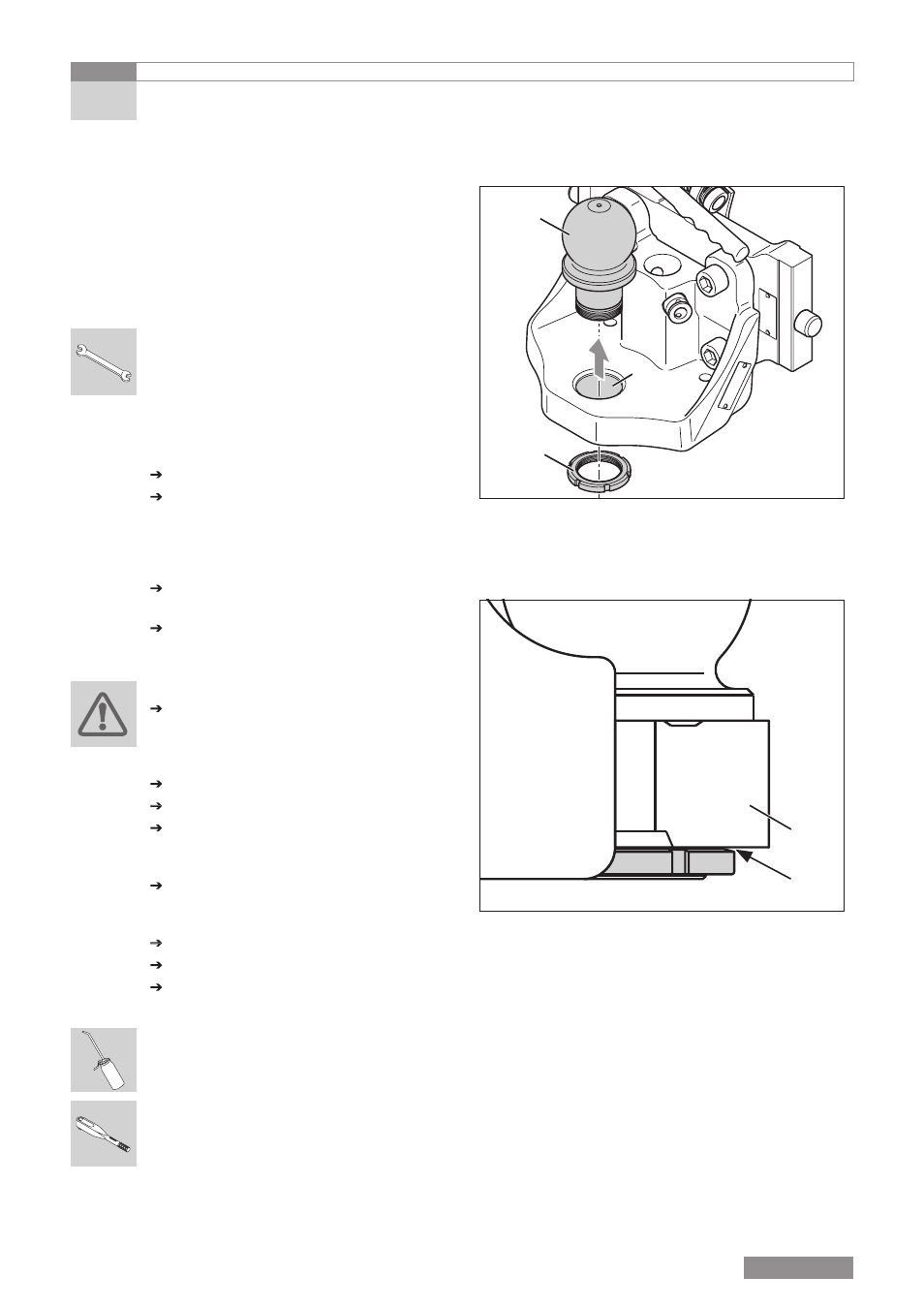

[6] A Nutmutter
B Kugel
C Bohrung
B
Demontage/Montage
Voraussetzungen
– Kugelkupplung aus Anhängebock aus-
gebaut
– Niederhalter ausgebaut; Kapitel 3.1
WeRkzeuge:
– nutmutterschlüssel
– Werkstattpresse
– Messschieber
Demontage
 Nutmutter [6A] entfernen
 Kugelkupplung auf Werkstattpresse
auflegen und Kugel [6B] auspressen
Montage
 Montageflächen an der Kupplung vor
dem Einbau der Kugel gründlich reinigen
 Verschlissenen und beschädigte Teile
erneuern; Kapitel 4.2 Verschleißgrenzen
und 4.1 Ersatzteile
WARnung!

Bohrung [6c] für kugel 80, oben und
unten, auf Ø 50 mm umlaufend prüfen.
Bei Abweichung an einem Punkt ist die
kugelkupplung zu verschrotten!
 Kugel genau axial ansetzen
 Kugel bis zum Anschlag einpressen
 Auf richtige Einbaulage der Nutmutter
achten, die Phase [7A] muss zum Träger
[7B] weisen
 Verschraubung der Nutmutter mit hoch-
festem Metallkleber (z.B. Loctite 278)
sichern
 Anziehdrehmoment beachten
 Kugel fetten; Kapitel 4.3
 Niederhalter montieren; Kapitel 3.1
ScHMieRMiTTel:
– Mehrzweckschmierfett RenoliT MP
AnzieHdReHMoMenT:
– Verschraubung nutmutter
mit kugel: . . . . . . . . . . . . . . . . 160 nm
