Umgang mit dem Bedienfeld
2-90 BEDIENUNGSANLEITUNG
12 Mit den Tasten U oder V den ermittelten
Wert einstellen.
13 Mit Z und Y den Cursor nach rechts bzw. links verschieben. Wie bei
dem linken Wert (L) vorgehen, um in der Korrekturtabelle für die
Farbausrichtung den horizontalen (H) und den rechten (R) Cyan-Wert
zu ermitteln, und diese Werte ebenfalls über das Bedienfeld eingeben.
14 [OK] ([ENTER]) drücken. OK? und die
eingegebenen Werte erscheinen im
Display. Sind alle angezeigten Werte
korrekt, erneut [OK] ([ENTER]) drücken.
15 Die Taste V drücken. >>Magenta anpass erscheint im Display. Nach
Einstellung der Werte für diese Farbe wird >>Gelb anpassen angezeigt.
In der Korrekturtabelle für die Farbausrichtung die Werte für Magenta und
Gelb analog zu dem Werten für die Farbe Cyan ermitteln und diese Werte
über das Bedienfeld des Druckers entsprechend eingeben.
16 Sobald die Einstellungen für alle drei Farben vorgenommen sind, die Taste
[MENU] drücken. Im Display erscheint wieder Bereit.
HINWEIS: Tritt trotz der Korrektur der Farbausrichtung nach wie vor ein
Versatz bei Farbdrucken auf, den Kundendienst informieren.

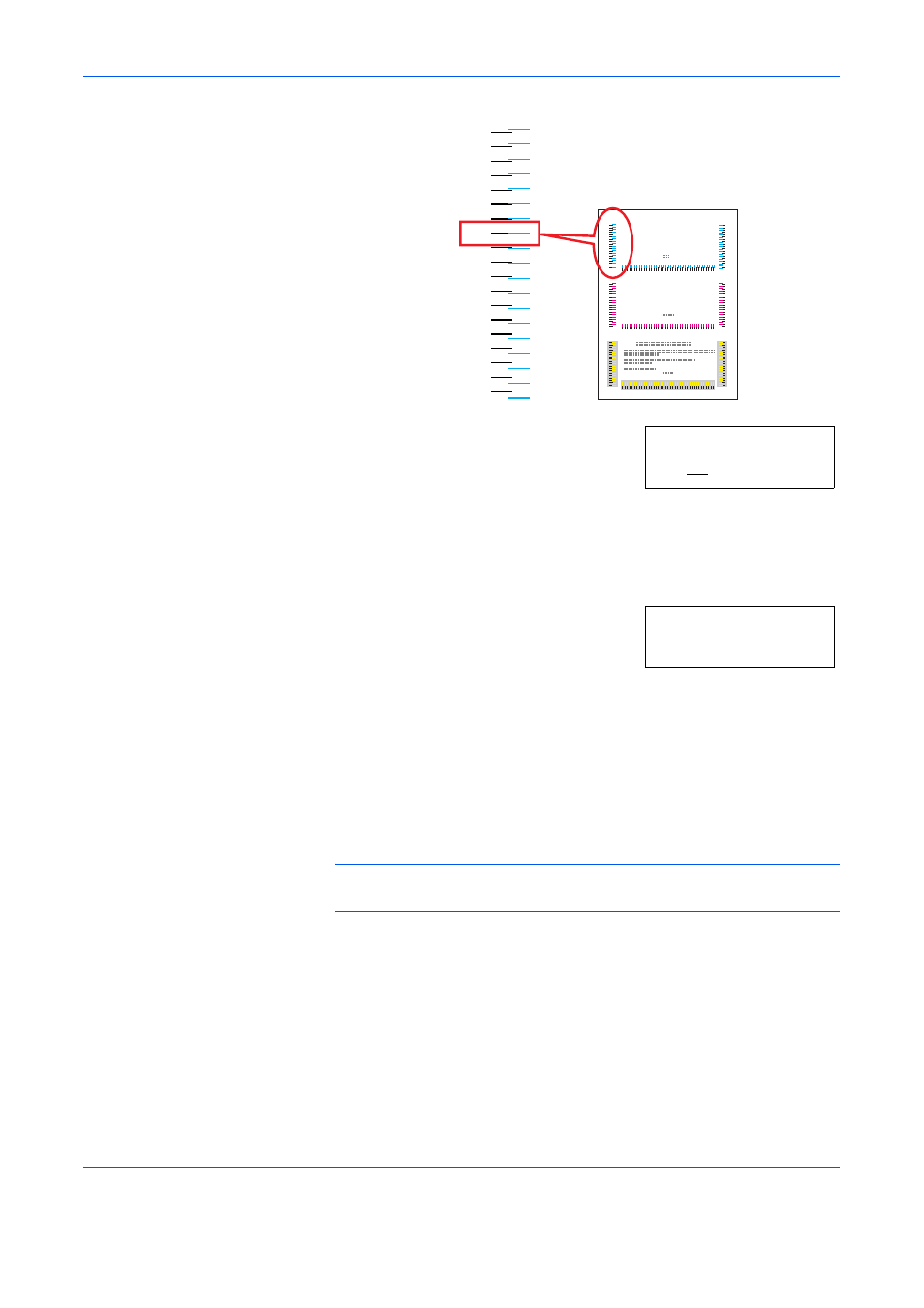

Color Registration Correction Chart
L
-9
-8
-7
-6
-5
-4
-3
-2
-1
0
+1
+2
+3
+4
+5
+6
+7
+8
+9
>>Cyan anpassen
L=-2 H= 00 R= 0
OK?
L=-2 H= 00 R=+1
