Optionen
BEDIENUNGSANLEITUNG 3-5

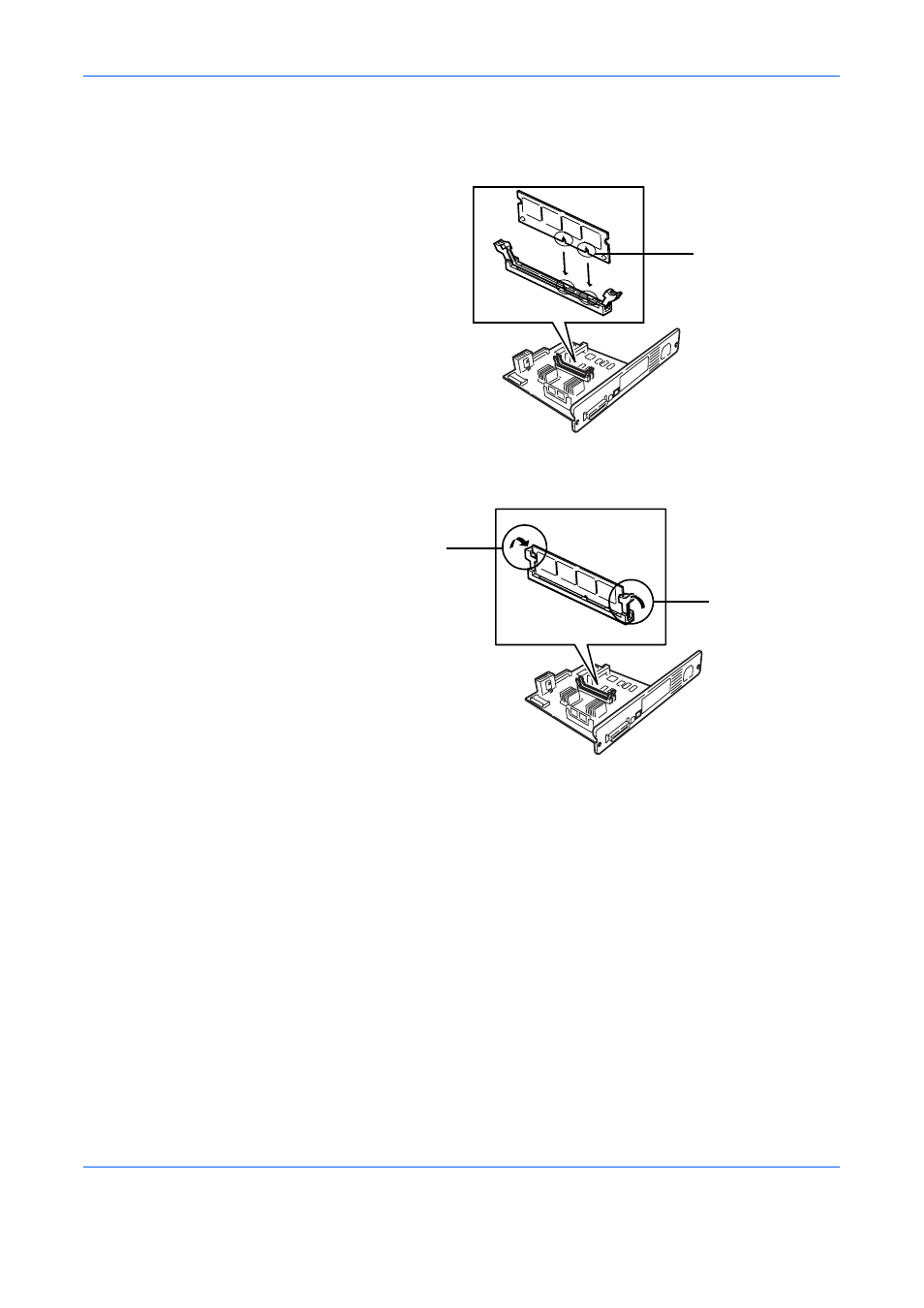

5 Das Speichermodul aus der Verpackung nehmen. Das Speichermodul
vorsichtig so in den Speichermodul-Sockel stecken, dass die Einkerbungen
am Modul mit den entsprechenden Vorsprüngen im Steckplatz fluchten.
6 Die Klammern am Speichermodul-Sockel schließen, damit das
Speichermodul fest sitzt.
7 Sobald die Module installiert sind, die Hauptplatine wieder in den Drucker
einsetzen und mit den beiden Schrauben befestigen.
Speichermodul ausbauen
Um ein Speichermodul ausbauen zu können, zunächst die
Hauptplatine aus dem Drucker herausziehen und die Halteklammern
am Sockel nach außen klappen. Danach das Modul vorsichtig aus
dem Sockel herausnehmen.
Speichererweiterung testen
Um zu überprüfen, ob die Speichermodule ordnungsgemäß funktionieren,
eine Statusseite ausgeben (siehe Statusseite drucken auf Seite 2-15).
Einkerbungen
Halteklammer
Halteklammer
