Seite 25
Kapitel 1 – Einleitung 1-5

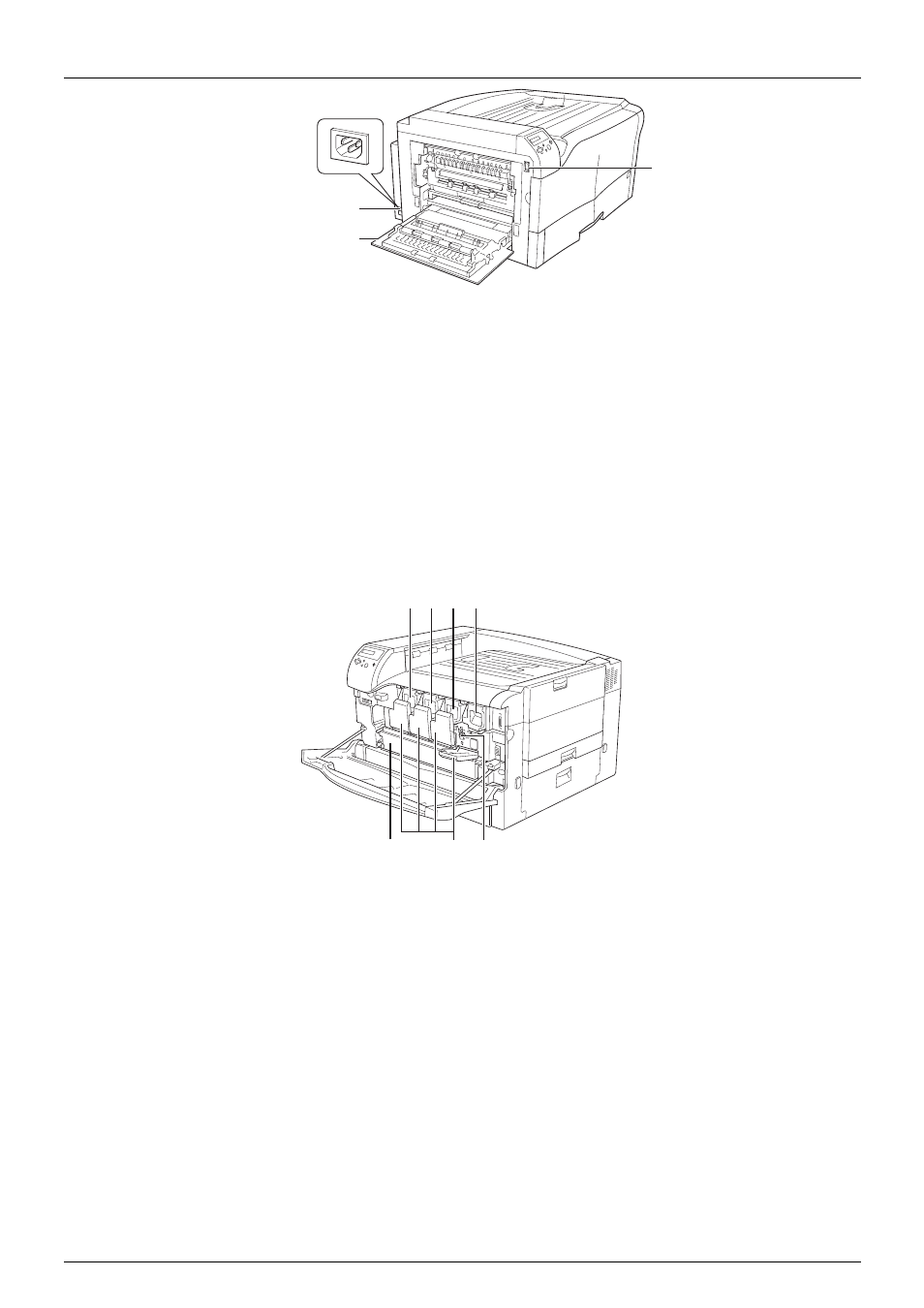

Abbildung 1-2
8 Netzschalter
Betätigen Sie diesen Schalter, um den Drucker ein- oder auszuschalten.
9 Netzanschluss
In diesem Anschluss wird der mit dem Drucker gelieferte Netzkabel eingesteckt.
10 Linke
Abdeckung
Diese Abdeckung muss durch Ziehen des Griffs geöffnet werden, wenn Papierstaus beseitigt wer-
den müssen.
Druckerinneres
Abbildung 1-3
1
Tonerbehälter Magenta (M)
2
Tonerbehälter Cyan (C)
3
Tonerbehälter Gelb (Y)
4
Tonerbehälter Schwarz (K)
5
Abdeckung des Tonerkassettenfachs
Diese Abdeckung muss geöffnet werden, wenn Sie eine Tonerkassette austauschen oder die
Ladeeinheit reinigen müssen.
6 Hauptladeeinheit
Hierbei handelt es sich um eine Komponente, die den Toner auf die Trommel überträgt. Die Haupt-
ladeeinheit muss gereinigt werden, wenn Sie den Tonerbehälter auswechseln. Genaue Einzelheiten
hierzu siehe
Hauptladeinheit reinigen auf Seite 5-9.
9
8
10
1
2
3
4
7 5
6
