1-6 Bestandteile und Funktionen
Rückseite

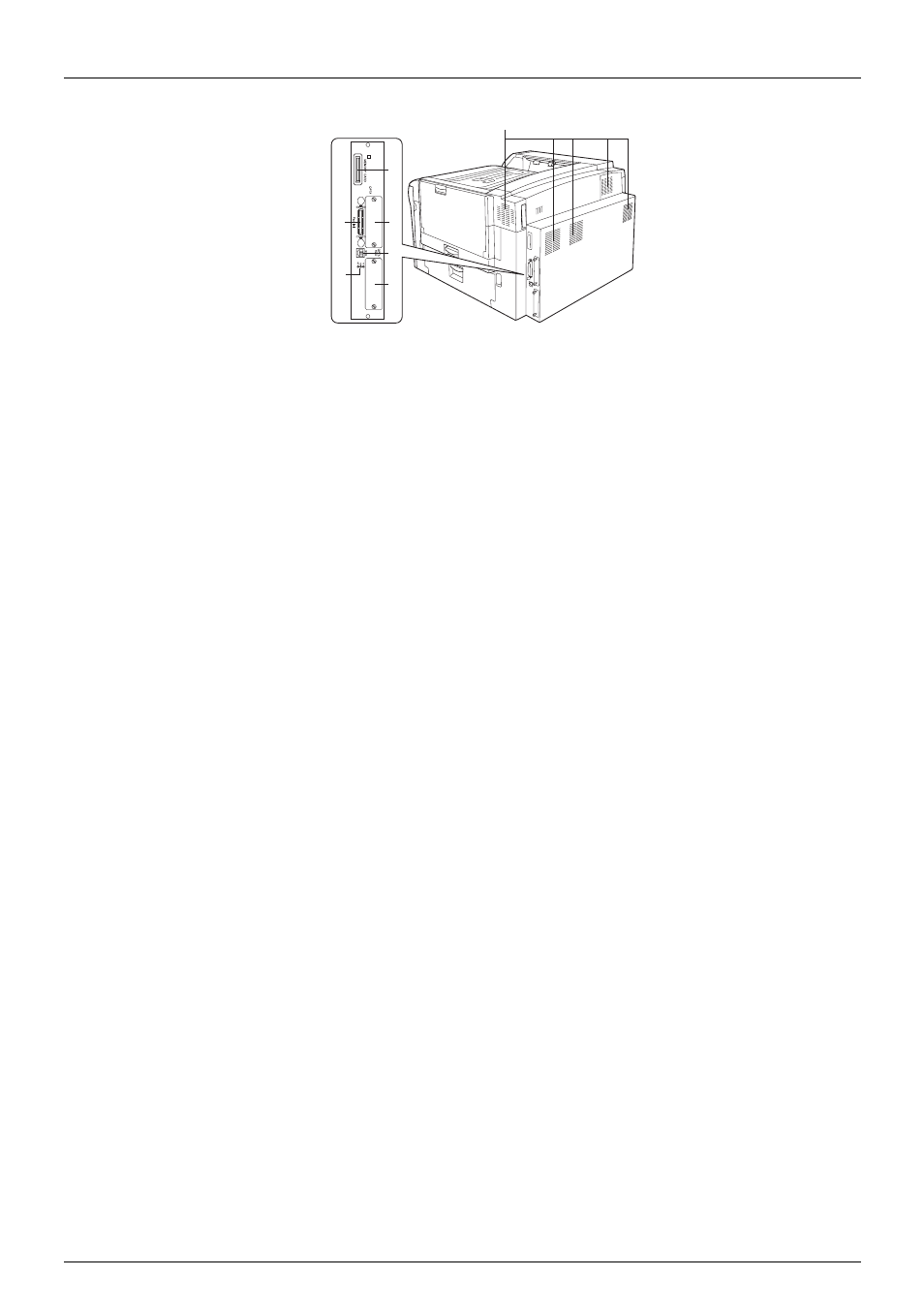

Abbildung 1-4
1 Belüftungsschlitze
Die durch diese Schlitze eindringende Luft sorgt für die notwendige Kühlung im Druckerinneren.
Außerdem wird durch diese Schlitze Ozon aus dem Druckerinnenen nach außen beblasen.
2 CompactFlash-Steckplatz
In diesen Steckplatz wird eine CompactFlash-Speicherkarte eingeschoben. Auf derartigen Karten
können Schriften, Makros, Formulare etc. gespeichert sein, die bei Bedarf in den Arbeitsspeicher
des Druckers geladen werden. Genaue Einzelheiten hierzu siehe den Abschnitt
CompactFlash-Speicherkarte auf Seite A-5.
3 Netzwerkanzeigen
Diese Anzeigen signalisieren den Status der Kommunikation mit dem Netzwerk.
•
10BASE-T-Anzeige (10): Leuchtet, wenn Sie über eine 10-Mbit/s-Verbindung mit dem Netzwerk
verbunden sind.
•
100BASE-T-Anzeige (100): Leuchtet, wenn Sie über eine 100-Mbit/s-Verbindung mit dem Netz-
werk verbunden sind.
•
Statusanzeige (ST): Blinkt bei Datenübertragungen.
4 Netzwerkanschluss
Über diesen Anschluss kann der Drucker mit einem 10BASE-T/100BASE-TX-Netzwerkkabel in ein
Netzwerk eingebunden werden.
5
Paralleler Schnittstellenanschluss
Dieser Anschluss ist für ein standardmäßiges, vom Rechner kommendes Centronics-Parallelkabel
ausgelegt. Das andere Kabelende ist mit dem Parallelanschluss am Rechner zu verbinden.
6
Steckplatz für optionale Schnittstellenkarte (Netzwerk) [OPT2]
In diesen Steckplatz kann eine optionale Netzwerkschnittstellenkarte für den Einsatz des Druckers
im Netzwerk eingesetzt werden. (Eine optionale Festplatte kann in diesem Steckplatz nicht installiert
werden.) Genaue Einzelheiten hierzu siehe
Anhang A, Optionen.
7
Steckplatz für Festplatte (OPT1/HDD)
In diesen Steckplatz kann die optionale Festplatte (HD-10) für die Ablage von Druckaufträgen einge-
steckt werden. Verwendbar sind ausschließlich
spezifizierte hergestellte Festplatten. Ge-
naue Einzelheiten hierzu siehe unter
Festplatte auf Seite A-9.
