Vorbereitung
2-22

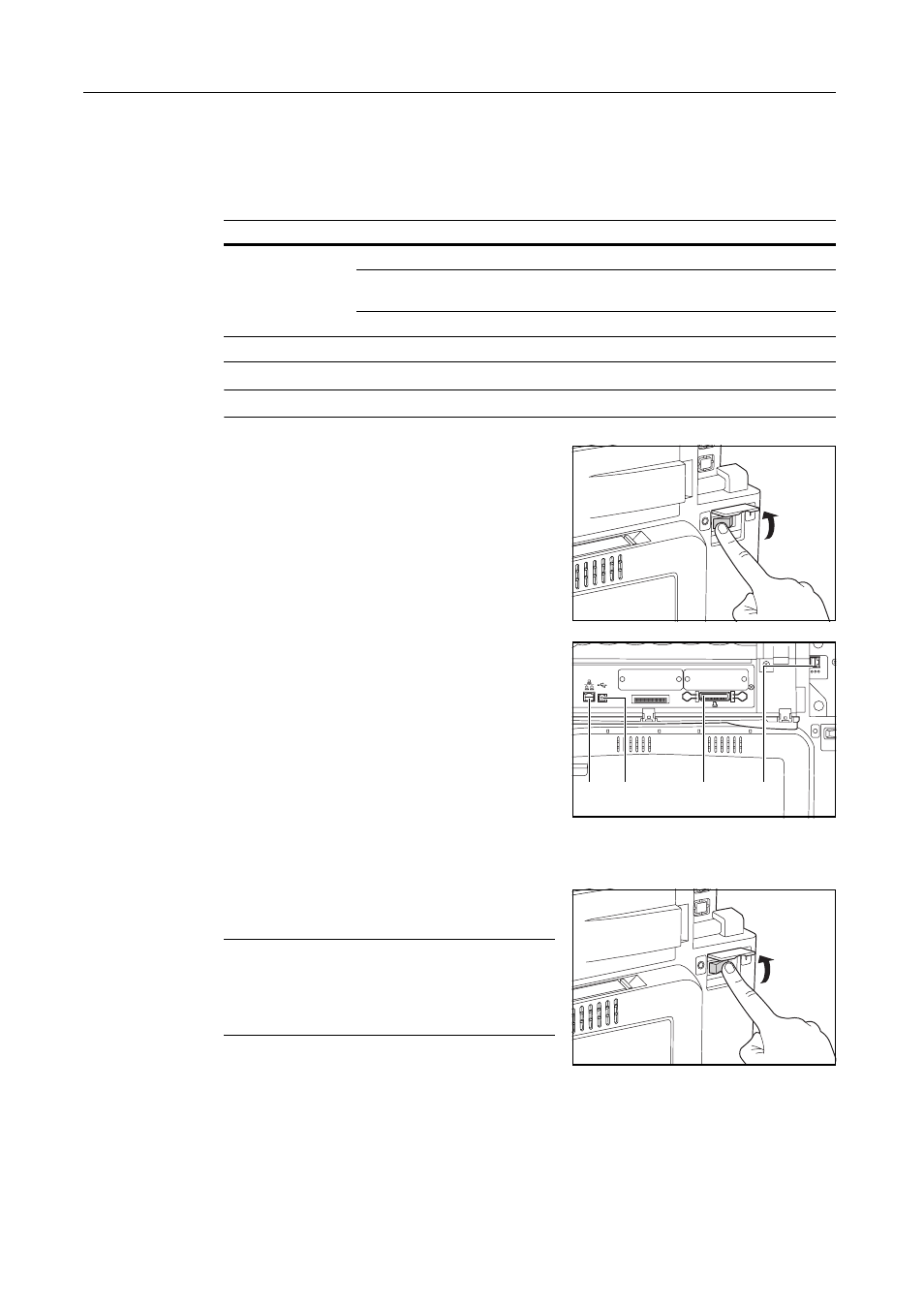

Kabel anschließen
Computer anschließen, um Drucker- und Scannerfunktionen zu verwenden. Dieses Gerät enthält
folgende Schnittstellen zum Anschließen eines Computers.
Entsprechendes Kabel für die verwendete Schnittstelle verwenden.
HINWEIS: Abgeschirmte USB-, 10Base-T- und 100Base-TX-Kabel verwenden.
1 Abdeckung des Betriebsschalters öffnen und
Betriebsschalter ausschalten (Position ).
Beim Anschließen des Parallelportkabels
Computer ausschalten.
2 Schnittstellenabdeckung auf der rechten Seite
des Geräts öffnen und Kabel an die Schnittstelle
anschließen.
A: Netzwerkschnittstelle (Drucker)
B: USB-Schnittstelle (Drucker)
C: Parallelportschnittstelle (Drucker)
D: Netzwerkschnittstelle (Scanner)
3 Das andere Ende des Kabels an den Computer oder an einen Hub (Netzwerk-Switching-Gerät)
anschließen.
4 Abdeckung des Betriebsschalters öffnen und
Betriebsschalter einschalten (Position |).
HINWEIS: Nach dem Anschließen eines
Netzwerkkabels muss dass Netzwerk konfiguriert
werden. Siehe hierzu Netzwerkeinstellungen
(TCP/IP) auf Seite 2-23 und Grundeinstellungen für
den Scanner auf Seite 2-33.
Funktion Schnittstelle Erforderliches Kabel
Druckfunktionalität Parallelportschnittstelle Parallelportkabel (IEEE1284, 1,5 m oder weniger)
USB-Schnittstelle USB 2.0-kompatibles Kabel (Hi-Speed-USB,
5,0 m oder weniger), abgeschirmt
Netzwerkschnittstelle Netzwerkkabel (10Base-T oder 100Base-TX)
Scanfunktionalität Netzwerkschnittstelle Netzwerkkabel (10Base-T oder 100Base-TX)
A B C D
