Kapitel 1 VORBEREITUNGEN
12

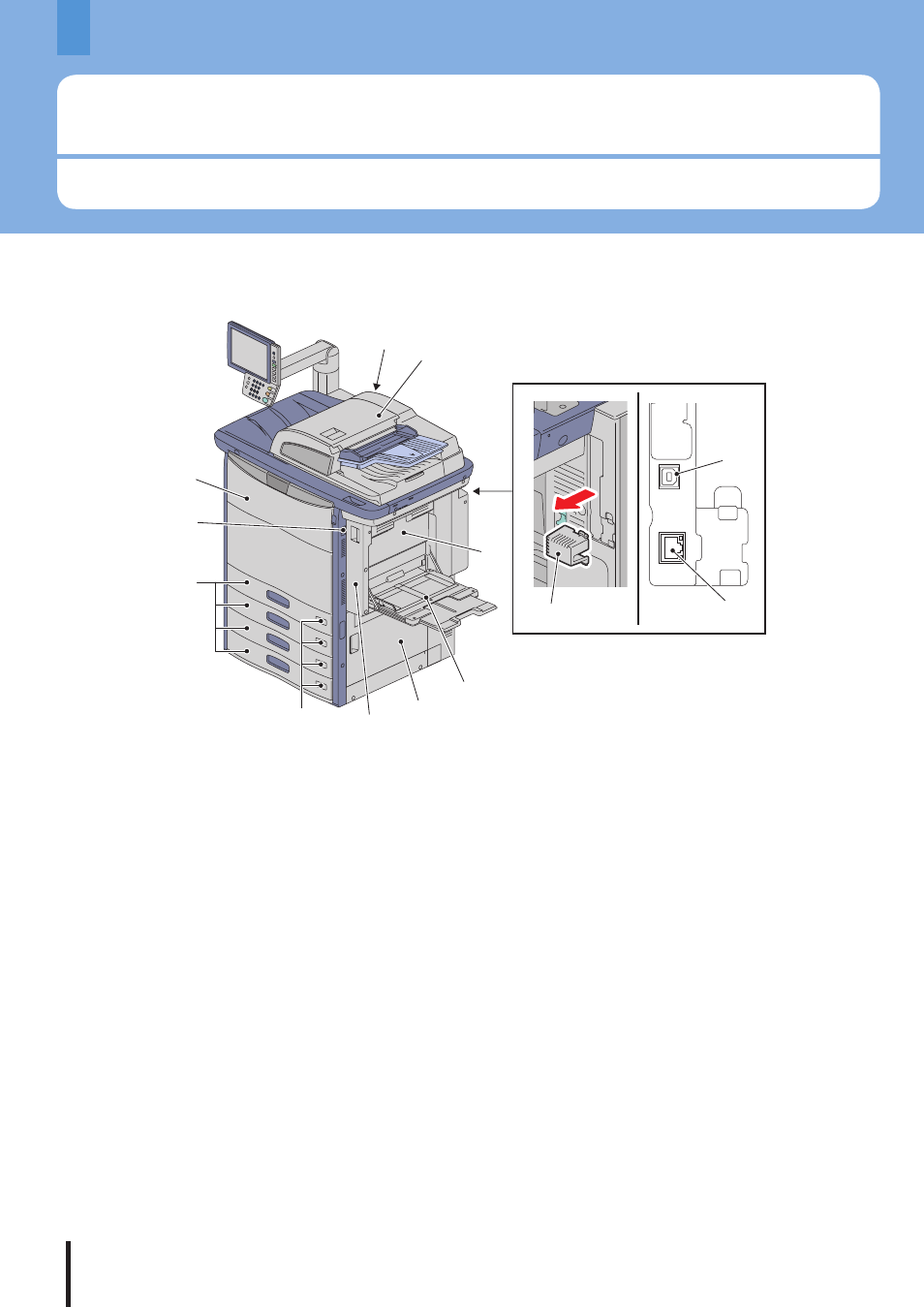

Vorne / rechte Seite
9
8
7
2
1
10
4
5
3
6
13
11
12
1. Automatischer Dokumenteneinzug
Zum Scannen eines Stapels von Originalen. Beide Seiten
der Originale können gescannt werden. Maximal 100
Originale (80 g/m
2 ) (oder Stapelhöhe 16 mm) können
eingelegt werden. (Abweichungen je nach Medientyp
möglich.)
2. Dokumentationsfach (Rückseite)
Zur Aufbewahrung von Handbüchern.
3. Abdeckung der Duplexeinheit
Zur Staubeseitigung in der Duplexeinheit öffnen.
4. Duplexeinheit
Zum beidseitigen Bedrucken des Papiers. Wird zur
Staubeseitigung geöffnet.
5. Einzelblatteinzug
Zum Drucken auf Spezialmedien wie OHP-Folie,
wasserfestem Papier, etc.
6. Einzugsabdeckung
Zur Staubeseitigung im Einzugsbereich öffnen.
7. Papiergrößeanzeige
8. Kassette
Maximal 540 Blatt (80 g/m 2 ) oder 500 Blatt (105 g/m 2 )
Normalpapier können eingelegt werden.
9. Vordere Abdeckung
Zum Austausch der Tonerkartusche oder zur
Staubeseitigung öffnen.
10. Hauptschalter
Zum Ein-/Ausschalten des Systems.
&
S.22 “Ein-/Ausschalten”
11. USB-Anschluss (4-Pin)
Zur Anbindung an einen PC über ein USB-Kabel.
12. Netzwerk-Schnittstellenstecker
Zur Netzwerkanbindung des Systems.
13. Abdeckung, Netzwerk-Schnittstellenstecker
Beschreibung der Komponenten
Dieser Abschnitt beschreibt die Namen und Funktionen der Komponenten und Optionen.
