Bedienfeld – TA Triumph-Adler DCC 2755 Benutzerhandbuch
Seite 22
1
2
3
4
5
Beschreibung der Komponenten
19

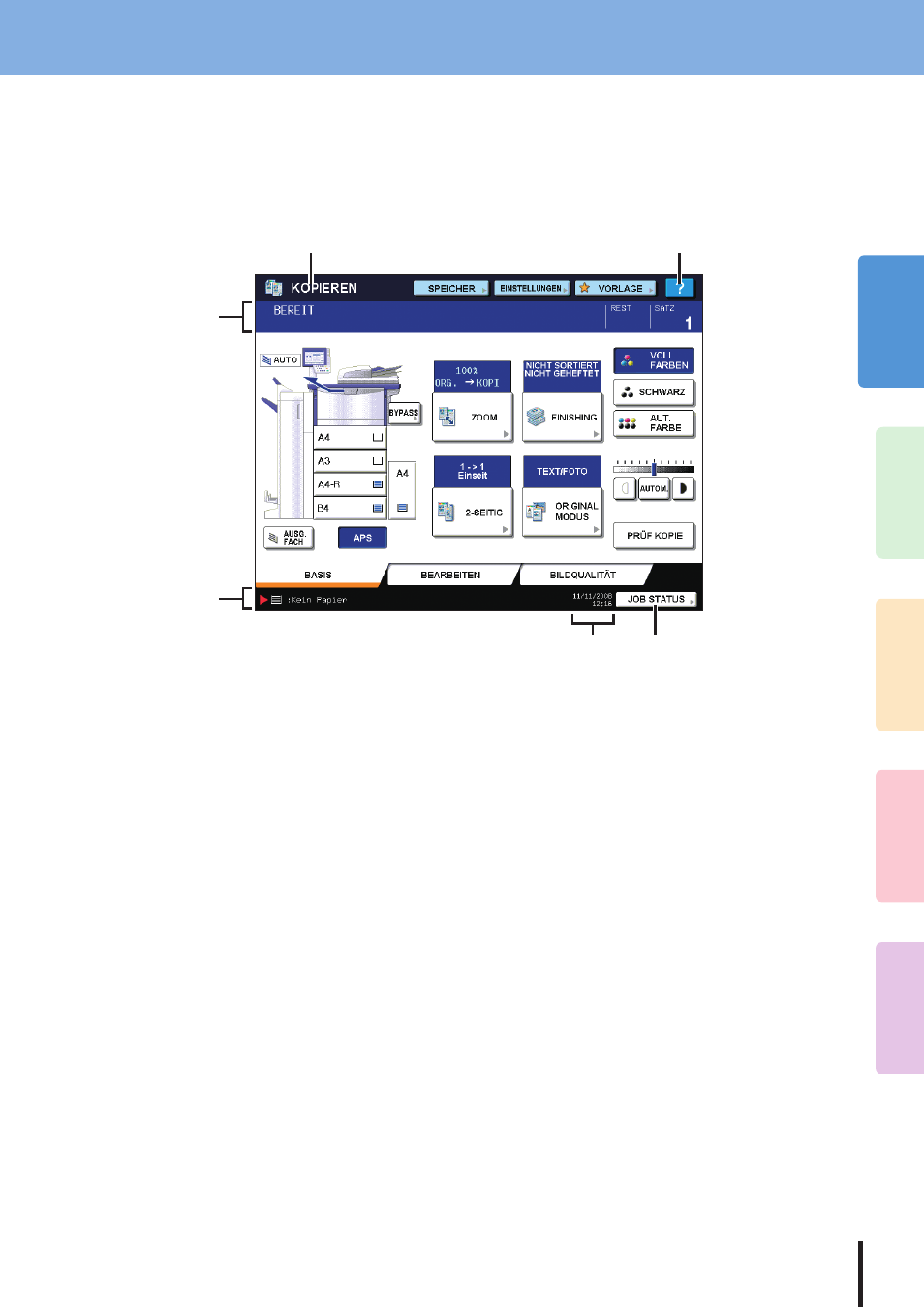

Bedienfeld
Wenn das Gerät eingeschaltet wurde, erscheint die Basisanzeige für die Kopierfunktion auf dem Bedienfeld. Auch der
Gerätestatus wird mit Meldungen und Abbildungen angezeigt.
Das nach dem Einschalten angezeigte Menü kann auch geändert werden, z. B. auf die Faxfunktion. Wenden Sie sich
hierzu bitte an den technischen Kundendienst.
3
2
1
6
5
4
1.
Funktionsanzeige
Die aktuell eingestellte Funktion z. B. Kopie oder Fax wird
angezeigt.
2.
Meldungsanzeige
Zeigt den Systemstatus in Form einer Meldung an.
3.
Warnanzeige
Zeigt Warnmeldungen wie z. B. Tonermangel oder voller
Alttonerbehälter an.
4.
Datum und Uhrzeit
5.
[JOB STATUS] Taste
Dient zur Statusprüfung aktueller und bereits erfolgter
Kopier-, Fax-, Scan- oder Druckjobs.
6.
[HELP] Taste
Zur Anzeige einer Beschreibung für Funktionen und
Tasten.
Meldungsanzeige
Folgende Informationen werden angezeigt:
Systemstatus, Bedienungshinweise, Warnmeldungen, Kopiermaßstab, Kopienzahl, Papiergröße und Papiervorrat der
gewählten Einzugsquelle sowie Datum und Uhrzeit.
Sensortasten
Die Tasten auf dem Touch-Screen brauchen Sie nur leicht anzutippen.
