Beschreibung der Komponenten
13
10
9
11
6
15 14 13 12
4
3
2
8
7
1
5

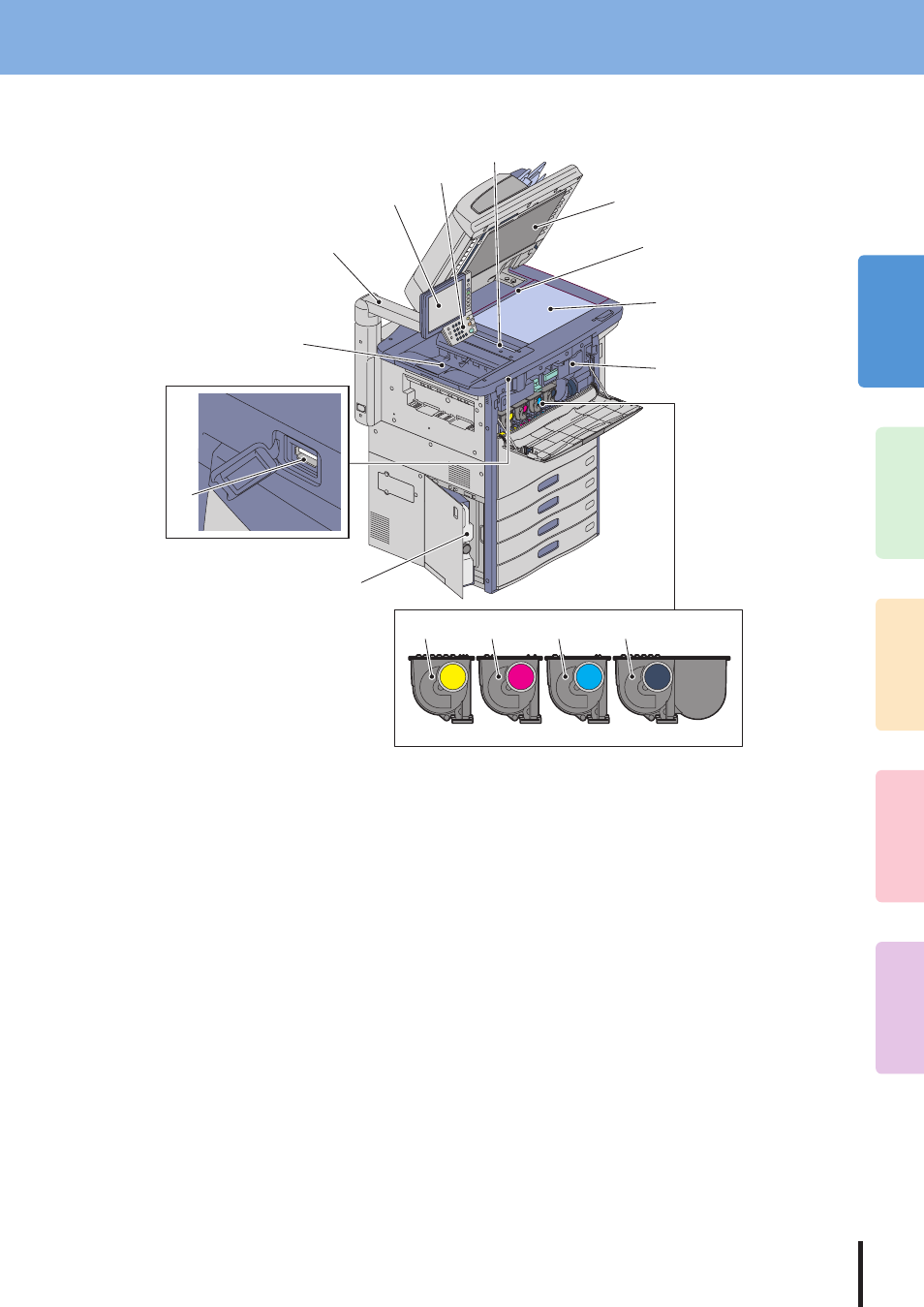

Linke Seite / Innen
1. Andruckplatte
& P.60 “Normale Wartung”
2. Vorlagenglas
Zum Kopieren von 3-D Objekten, Büchern oder
Spezialpapieren wie OHP und Transparentpapier sowie
Normalpapier.
3. Brückeneinheit
Wird zur Staubeseitigung geöffnet.
4. Alttonerbehälter
& P.45 “Alttonerbehälter austauschen”
5.
USB-Anschluss
Zum Drucken von Dateien auf einem
USB-Speichermedium oder zum Speichern von Scan-Daten
auf einem USB-Speichermedium
6.
Ausgabefach
Das bedruckte Papier wird hier ausgegeben. Die Kapazität
beträgt ca. 100 Blatt (80g/m2). Dies kann je nach
Papiertyp bzw. Papierwölbung variieren.
7.
Scanbereich
An dieser Stelle werden die vom RADF transportierten
Originale gescannt.
&
P.60 “Normale Wartung
8. Größenskala
Zum Prüfen der Größe eines auf dem Vorlagenglas
liegenden Originals.
9. Bedienfeld
Zum Einstellen verschiedener Funktionen wie Kopieren
und Faxen.
&
P.19 “Touch Screen”
10. Bedienfeld
Zum Einstellen verschiedener Funktionen wie Kopieren
und Faxen.
&
P.16 “Bedienfeld”
11. Bedienfeldarm
Zur Höhenjustage des Bedienfelds
&
P.18 “Justage von Höhe und Winkel des Bedienfelds”
12.
Schwarz-Tonerkartusche
13. Cyan-Tonerkartusche
14. Magenta-Tonerkartusche
15. Gelb-Tonerkartusche
& P.44 “Replacing Toner Cartridge”
